一种移动式市场营销展示架的制作方法

本实用新型涉及营销展示设备领域，具体是涉及一种移动式市场营销展示架。

背景技术：

产品展示是市场营销中最为普遍的一种展示产品的手段，一般的产品展示是营销人员将产品放置于展示柜上，为消费者介绍产品的特点并给消费者进行试用，现有的展示架结构单一，不仅难以移动，且展示的高度也不便于调节。

技术实现要素：

有鉴于此，本实用新型提供了一种移动式市场营销展示架，以解决现有的技术中展示架结构单一以及不便于移动的问题；本实用新型提供了一种便于移动，便于调节升降展示板高度的移动式市场营销展示架。

为了实现上述目的，现提出的方案如下：

一种移动式市场营销展示架，包括升降展示板、托座、翻转支腿、移动座、行走轮、定位器、l形架、丝杠、调节块和限位块，所述托座固定在升降展示板底端的中间；所述托座的两端分别转动连接一个翻转支腿的内端，两个翻转支腿的外端分别转动连接一个移动座，两个移动座的下端分别固定连接两个行走轮；两个移动座的外端分别固定一个定位器；所述l形架固定连接在一个移动座的内端，所述丝杠的一端通过螺纹配合连接在l形架上，丝杠的另一端转动连接在另一个移动座上；所述丝杠的内外两端分别固定连接限位块和调节块。

所述升降展示板包括水平板、翻转板、翻转轴、旋拧块、蜗杆和蜗轮；所述水平板固定在托座的顶端；所述水平板上设有后侧开口的收纳槽；所述翻转板固定在翻转轴的中部，翻转轴的两端转动配合在收纳槽后侧的两端；所述翻转轴的中部固定连接蜗轮；所述蜗杆啮合传动连接蜗轮；所述蜗杆转动配合连接在水平板的后端；所述蜗杆的后端固定连接旋拧块。

所述翻转板的顶端设有存储槽。

所述存储槽的内侧滑动配合连接滑动托架；所述滑动托架的后端固定连接一个拨块，拨块的中部滑动配合在翻转板后侧面的滑槽内。

所述定位器包括定位座、定位顶块、矩形滑杆、限位挡块、锁定螺栓和压缩弹簧；所述定位座固定在移动座的外端；所述矩形滑杆的上下两端分别固定连接限位挡块和定位顶块，矩形滑杆的中部滑动配合在定位座上；套设在矩形滑杆上的压缩弹簧的两端分别与定位座和定位顶块固定连接；所述定位座上通过螺纹连接锁定螺栓，锁定螺栓的内侧通过螺纹连接设置在矩形滑杆上的内螺纹孔。

所述定位顶块的底端固定连接橡胶垫。

本实用新型的有益效果为：本实用新型提供了一种便于移动，便于调节升降展示板高度的移动式市场营销展示架，其内部设有便于调节高度的升降展示板，便于将放置在水平板上的展示品调节至最佳展示高度；且升降展示板内的翻转板可以用于粘贴海报宣传，且翻转板的角度可以调节，调节至最佳展示角度；本实用新型的整体便于移动，移动后可以通过两个定位器进行辅助定位，稳定性好。

附图说明

为了更清晰地说明本实用新型实施例中的技术方案，下面将对实施例中所需要使用的附图简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型中记载的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

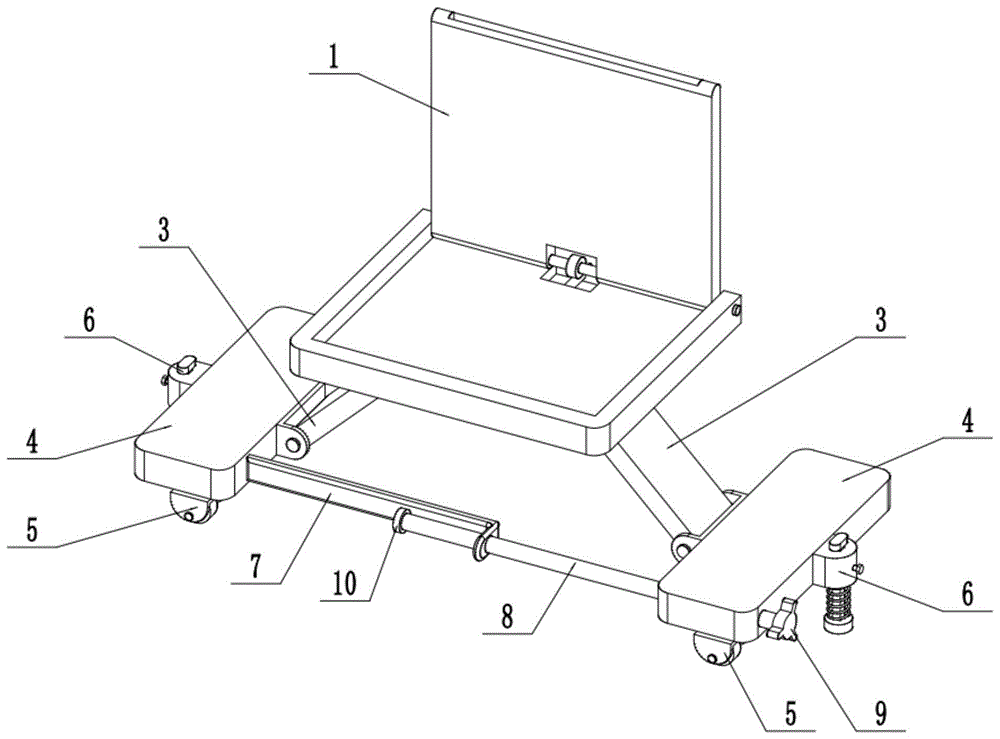

图1是本实用新型实施例的整体结构示意图一；

图2是本实用新型实施例的整体结构示意图二；

图3是本实用新型实施例的升降展示板的结构示意图一；

图4是本实用新型实施例的升降展示板的结构示意图二；

图5是本实用新型实施例的定位器的剖视结构图；

图6是本实用新型实施例的托座的结构示意图；

图7是本实用新型实施例的升降展示板的局部放大结构图。

图中：升降展示板1；水平板101；翻转板102；翻转轴103；旋拧块104；蜗杆105；蜗轮106；存储槽107；滑动托架108；拨块109；托座2；翻转支腿3；移动座4；行走轮5；定位器6；定位座601；定位顶块602；矩形滑杆603；限位挡块604；锁定螺栓605；压缩弹簧606；l形架7；丝杠8；调节块9；限位块10。

具体实施方式

下面将通过具体实施方式对本实用新型的技术方案进行清楚、完整地描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例一：

如图1-7所示，一种移动式市场营销展示架，包括升降展示板1、托座2、翻转支腿3、移动座4、行走轮5、定位器6、l形架7、丝杠8、调节块9和限位块10，所述托座2固定在升降展示板1底端的中间；所述托座2的两端分别转动连接一个翻转支腿3的内端，两个翻转支腿3的外端分别转动连接一个移动座4，两个移动座4的下端分别固定连接两个行走轮5；两个移动座4的外端分别固定一个定位器6；所述l形架7固定连接在一个移动座4的内端，所述丝杠8的一端通过螺纹配合连接在l形架7上，丝杠8的另一端转动连接在另一个移动座4上；所述丝杠8的内外两端分别固定连接限位块10和调节块9。本实用新型的一种移动式市场营销展示架，可以根据需要进行折叠或展开使用，需要作用展示架使用时，转动调节块9带动丝杠8转动，丝杠8转动时丝杠8与l形架7的接触位置发生变化，进而带动l形架7和丝杠8整体的长度发生变化，此时，两个移动座4之间的距离发生变化，两个移动座4之间距离发生变化时带动两个翻转支腿3之间的夹角发生变化，两个翻转支腿3之间的夹角发生变化，进而带动升降展示板1进行上下方向的运动，实现对升降展示板1高度的调节，进而实现对摆放在升降展示板1上的展示品的高度的调节，便于提高展示效果；调节后，可以通过调节两个定位器6，使得定位器6的下端与地面接触，从而对本实用新型的整体进行适当限位，防止本实用新型整体移动；当本实用新型的整体不使用时，可以通过变形将升降展示板1收缩至两个移动座4之间，从而使得本实用新型构成拖板车使用，便于托运搬运展示的商品，功能丰富，实用性强。

实施例二：

如图1-7所示，所述升降展示板1包括水平板101、翻转板102、翻转轴103、旋拧块104、蜗杆105和蜗轮106；所述水平板101固定在托座2的顶端；所述水平板101上设有后侧开口的收纳槽；所述翻转板102固定在翻转轴103的中部，翻转轴103的两端转动配合在收纳槽后侧的两端；所述翻转轴103的中部固定连接蜗轮106；所述蜗杆105啮合传动连接蜗轮106；所述蜗杆105转动配合连接在水平板101的后端；所述蜗杆105的后端固定连接旋拧块104。升降展示板1内部的翻转板102可在旋拧块104的控制下翻转，转动旋拧块104可以带动蜗杆105旋转，蜗杆105旋转带动蜗轮106旋转，蜗轮106旋转带动翻转轴103旋转，翻转轴103旋转时可以带动翻转板102以翻转轴103的轴线为中心进行翻转，从而将翻转板102调节至竖直状态，便于在翻转板102上粘贴宣传海报；并便于在水平板101的收纳槽内放置展示品；还可以将翻转板102翻转至与水平板101平行的状态，从而构成较大的展示板使用。

实施例三：

如图1-7所示，所述翻转板102的顶端设有存储槽107。存储槽107的内侧用于存放宣传海报等材料，实用性强。

实施例四：

如图1-7所示，所述存储槽107的内侧滑动配合连接滑动托架108；所述滑动托架108的后端固定连接一个拨块109，拨块109的中部滑动配合在翻转板102后侧面的滑槽内。滑动托架108和拨块109的设置，便于将存储槽107内侧放置的材料取出，控制拨块109带动滑动托架108在存储槽107内上下滑动即可。

实施例五：

如图1-7所示，所述定位器6包括定位座601、定位顶块602、矩形滑杆603、限位挡块604、锁定螺栓605和压缩弹簧606；所述定位座601固定在移动座4的外端；所述矩形滑杆603的上下两端分别固定连接限位挡块604和定位顶块602，矩形滑杆603的中部滑动配合在定位座601上；套设在矩形滑杆603上的压缩弹簧606的两端分别与定位座601和定位顶块602固定连接；所述定位座601上通过螺纹连接锁定螺栓605，锁定螺栓605的内侧通过螺纹连接设置在矩形滑杆603上的内螺纹孔。所述定位器6用于本实用新型移动后对本实用新型进行固定，需要固定时，旋拧锁定螺栓605，使锁定螺栓605脱离矩形滑杆603上的内螺纹孔，定位顶块602在压缩弹簧606的弹力作用下带动矩形滑杆603向下滑动，定位顶块602顶紧在地面上，从而对本实用新型的整体进行限位。

实施例六：

如图1-7所示，所述定位顶块602的底端固定连接橡胶垫。定位顶块602底端的橡胶垫可以增强其与地面之间的摩擦力，进而提高稳定效果。

本实用新型的工作原理为：本实用新型的一种移动式市场营销展示架，可以根据需要进行折叠或展开使用，需要作用展示架使用时，转动调节块9带动丝杠8转动，丝杠8转动时丝杠8与l形架7的接触位置发生变化，进而带动l形架7和丝杠8整体的长度发生变化，此时，两个移动座4之间的距离发生变化，两个移动座4之间距离发生变化时带动两个翻转支腿3之间的夹角发生变化，两个翻转支腿3之间的夹角发生变化，进而带动升降展示板1进行上下方向的运动，实现对升降展示板1高度的调节，进而实现对摆放在升降展示板1上的展示品的高度的调节，便于提高展示效果；调节后，可以通过调节两个定位器6，使得定位器6的下端与地面接触，从而对本实用新型的整体进行适当限位，防止本实用新型整体移动；当本实用新型的整体不使用时，可以通过变形将升降展示板1收缩至两个移动座4之间，从而使得本实用新型构成拖板车使用，便于托运搬运展示的商品，功能丰富，实用性强。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
