一种摆动屏蔽门的制作方法

本发明涉及一种屏蔽门，尤其是一种单侧箱体上包括两扇门的摆动屏蔽门，属于摆闸摆门领域。

背景技术：

目前摆闸摆门都是单扇形式，此结构下，如果阻挡距离较大时，摆门宽度相应就要大，导致摆闸箱体结构也需加大，这必然导致整体体积较大，从而占用通道空间。

技术实现要素：

本发明的目的是解决现有技术中存在的问题，提供一种整体结构小巧，在占用空间小的情况下，阻挡宽度较大的摆动屏蔽门。

为了实现上述目的，本发明采用如下技术方案：一种摆动屏蔽门，包括可平移进出箱体的a扇门，还包括b扇门，b扇门与a扇门远离箱体的一侧可转动连接；在箱体的底座上设置有导轨，且导轨与底座径向处于非平行状态；在a扇门靠近箱体一侧的下方设置有滑动机构、联动机构和导向机构，滑动机构可在导轨内滑动，联动机构一端与滑动机构连接，另一端与b扇门连接，在滑动机构的作用下拉动b扇门转动，使之与箱体侧板平行，导向机构用于限定a扇门使之平行移动。

优选的，滑动机构包括滑槽、滑块和滑轮；滑槽设置于a扇门靠近箱体一侧的下方，其长度方向与a扇门的竖向、水平方向均垂直；滑块与滑槽适配且可在滑槽内滑动；滑轮安装在滑块底部，且可在导轨内滑动。

优选的，联动机构包括臂ⅰ、臂ⅱ、拉杆ⅰ和拉杆ⅱ；臂ⅰ一端固定在a扇门底部，另一端通过拉杆ⅱ与臂ⅱ的一端连接，臂ⅱ的另一端与b扇门转轴连接固定；拉杆ⅰ的一端与滑块的底部固定，另一端与臂ⅰ、拉杆ⅱ连接固定。

进一步的，拉杆ⅰ、臂ⅰ、拉杆ⅱ同轴固定。

优选的，导向机构包括导向导轨和导向滑轮；导向导轨设置于箱体底座上，且位于a扇门的下方，导向滑轮安装于a扇门底部，其与导向导轨适配且可在导向导轨内滑动。

优选的，导向机构为设置于a扇门下方两侧的导轮，导轮通过支撑件安装在箱体底座上，a扇门在两个导轮中间运行。

进一步的，还包括定位滚珠结构，其包括滚珠套、弹簧压杆、弹簧和定位滚珠，滚珠套固定在a扇门侧门柱上，弹簧压杆一端固定在a扇门侧面，另一端插入滚珠套内，弹簧位于弹簧压杆与定位滚珠之间，定位滚珠位于滚珠套的前端且部分突出在滚珠套外部；在b扇门侧开设有凹槽，且与突出滚珠套外部的定位滚珠对应。

优选的，在箱体的顶部设置有传动机构，传动机构与电机输出轴连接，用于a扇门的平行移动。

进一步的，传动机构为皮带轮传动或链条传动。

优选的，在箱体上设置有红外对射或其他防夹装置。

实现方式：摆动屏蔽门包括箱体和摆门，摆门由a扇门、b扇门组成，a、b两扇门铰接，a扇门平行移动，b扇门在a扇门移动的同时旋转90°折叠，与箱体侧板平行或置于箱体侧板的空腔内；a扇门采用上置式电机驱动平移进出箱体；b扇门与a扇门采用机械联动方式，使其在a扇门移动的同时产生旋转动作，使b扇门在通道开启的时候与a扇门成90°状态，在通道关闭的时候与a扇门在同一平面内。

与现有技术相比，本发明具有如下优点：

1、整体结构小巧，且能实现较大阻挡宽度；

2、屏蔽门采用折叠结构，新颖美观。

附图说明

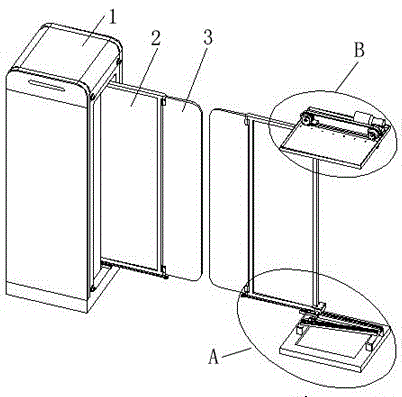

图1是本发明实施例1摆门处于阻挡状态结构示意图（一侧箱体未示出）；

图2是图1的a部放大图；

图3是图1的b部放大图；

图4是本发明实施例1摆门底部结构示意图；

图5是图4的c部放大图；

图6是本发明实施例1摆门处于开闸状态结构示意图（一侧箱体未示出）；

图7是本发明实施例1摆门处于半阻挡状态结构示意图（一侧箱体未示出）；

图8是本发明实施例2摆门处于半阻挡状态结构示意图1（一侧箱体未示出）；

图9是图8的a部放大图；

图10是本发明实施例2摆门处于半阻挡状态结构示意图2（一侧箱体未示出）；

图11图10中定位滚珠结构剖视图；

图12是图11的b部放大图；

图1-7中，1、箱体；2、a扇门；3、b扇门；4、传动机构；5、驱动电机；6、滑槽；7、滑块；8、底座；9、导轨ⅰ；10、导轨ⅱ；11、臂ⅰ；12、臂ⅱ；13、拉杆ⅰ；14、拉杆ⅱ；15、滑轮ⅰ；16、滑轮ⅱ；

图8-12中，17、导轮；18、红外对射；19、定位滚珠结构；19-1、滚珠套；19-2、弹簧压杆；19-3、弹簧；19-4、定位滚珠；20、凹槽。

具体实施方式

需要说明的是，在本实施例中，所述的连接可以是直接连接、间接连接，也可以是通过某一连接件连接，或者是通过螺栓连接固定，具体可以根据实际情况确定。另外，方位词“上、下、顶、底”等均是依照附图所示进行描述，不构成对本发明的限制。

实施例1

下面结合附图1-7对本发明做进一步详述：一种摆动屏蔽门，如图1所示，包括箱体1、a扇门2、b扇门3、传动机构4、驱动电机5、滑动机构、联动机构和导向机构，b扇门3与a扇门2远离箱体的一侧通过铰链连接，即b扇门可以相对于a扇门转动，在箱体1朝向通道的一侧开设有开口，以便a扇门2平移进出，且箱体1的宽度略大于a扇门2的宽度；如图3所示，驱动电机5和传动机构4安装在箱体1的顶板上，驱动电机5的输出轴与传动机构4连接，为a扇门2提供动力支持，a扇门2通过传动机构4传动产生平行移动，本实施例中，传动机构4为皮带轮传动或链条传动；滑动机构、联动机构为b扇门3的90°旋转与展开提供动力支持；导向机构用于限定a扇门使之平行移动。

如图2、4、5所示，在箱体的底座8上安装导轨ⅰ9和导轨ⅱ10，导轨ⅰ9和导轨ⅱ10不平行，其中，导轨ⅰ9与底座8的侧边平行设置，作为a扇门2的平移导向轨道，导轨ⅱ10倾斜设置，用来限制a扇门2的平行移动，从而使得b扇门3旋转，由此导致导轨ⅰ9和导轨ⅱ10一侧两端部的距离远，另一侧两端部的距离近，而且距离远的一侧靠近通道；在a扇门2靠近箱体1一侧的下方设置滑动机构、联动机构和导向机构，滑动机构包括滑槽6、滑块7和滑轮ⅱ16，滑槽6安装于a扇门靠近箱体一侧的下方，其长度方向与a扇门的竖向、水平方向均垂直；滑块7与滑槽6适配且可在滑槽6内滑动，滑轮ⅱ16安装在滑块7底部，且可在导轨ⅱ10内滑动；导向机构包括滑轮ⅰ15和导轨ⅰ9，滑轮ⅰ15安装在a扇门2底部，且可在导轨ⅰ9内滑动；联动机构包括臂ⅰ11、臂ⅱ12、拉杆ⅰ13和拉杆ⅱ14；臂ⅰ11一端固定在a扇门2底部，另一端通过拉杆ⅱ14与臂ⅱ12的一端连接，臂ⅱ12的另一端与b扇门3转轴连接固定；拉杆ⅰ13的一端与滑块7的底部固定，另一端与臂ⅰ11、拉杆ⅱ14连接固定，且三者同轴固定。

如图6所示，摆门处于开闸状态时，a扇门2平行移动进入箱体1内，b扇门3旋转90°，从而与箱体侧板平行，为了结构美观，在箱体1靠近通道的一侧设置有腔体，用于容纳旋转90°后的b扇门3。

工作原理：如图7所示，当a扇门平行移动的时候，由于滑轮ⅱ16在导轨ⅱ10中移动的限制，使得滑块7沿滑槽6滑动，带动臂ⅰ11、臂ⅱ12、拉杆ⅰ13和拉杆ⅱ14运动，拉动b扇门3座旋转移动，当a扇门2平行移动出箱体1时，b扇门也旋转90°与a扇门2在同一平面上，起到阻挡通道的作用，当a扇门2平行移动回箱体时，b扇门3旋转90°，与a扇门成90°状态，与箱体侧板平行。

实施例2

需要说明的是，在本实施例中，与实施例1中相同的结构不再赘述，例如：传动机构、滑动机构、联动机构等，另外，相同结构采用相同的数字标识。

下面结合附图8-12对本发明做进一步详述：一种摆动屏蔽门，包括箱体1、a扇门2、b扇门3、传动机构4、驱动电机5、滑动机构、联动机构和导向机构，b扇门3与a扇门2远离箱体的一侧通过铰链连接，即b扇门可以相对于a扇门转动，在箱体1朝向通道的一侧开设有开口，以便a扇门2平移进出，且箱体1的宽度略大于a扇门2的宽度；如图3所示，驱动电机5和传动机构4安装在箱体1的顶板上，驱动电机5的输出轴与传动机构4连接，为a扇门2提供动力支持，a扇门2通过传动机构4传动产生平行移动，本实施例中，传动机构4为皮带轮传动或链条传动；滑动机构、联动机构为b扇门3的90°旋转与展开提供动力支持；导向机构用于限定a扇门使之平行移动。

如图8-9所示，在箱体的底座8上安装导轨ⅱ10，导轨ⅱ10倾斜设置，即其与底座的径向处于非平行状态，用来限制a扇门2的平行移动；导向机构为设置于a扇门下方两侧的导轮17，导轮通过支撑件安装在箱体底座上，a扇门在两个导轮中间运行，同时，在支撑件的中间开设有通孔，拉杆ⅱ14穿过通孔，其一端与臂ⅱ12连接固定，另一端与臂ⅰ11连接固定。

如图10-12所示，为了更好的定位b扇门，使之不随意晃动，增加定位滚珠结构19，其包括滚珠套19-1、弹簧压杆19-2、弹簧19-3和定位滚珠19-4，滚珠套19-1固定在a扇门2侧门柱上，弹簧压杆19-2一端固定在a扇门侧面，另一端插入滚珠套内，弹簧19-3位于弹簧压杆19-2与定位滚珠19-4之间，定位滚珠19-4位于滚珠套的前端且部分突出在滚珠套外部；在b扇门3侧开设有凹槽20，且与突出滚珠套外部的定位滚珠19-4对应。

工作原理：将实施例1中的双导轨改为本实施例中的单导轨，在a扇门下方两侧设置导轮，a扇门在两个导轮中间运行，这样a扇门通过a扇门上方的传动机构和下方的导轮一起形成三点定位，保证a扇门运行平稳；定位滚珠部分突出滚珠套外部，后面有弹簧压杆和弹簧顶住，使得定位滚珠保持突出状态，b扇门侧有凹槽，突出滚珠套外的滚珠在b扇门与a扇门处于平行位置时，正好卡入凹槽中，为b扇门定位，使得b扇门不会随便晃动。当闸门打开时，b扇门在联动机构作用下旋转，顶开滚珠（在外力作用下，滚珠顶开弹簧回缩部分），正常运行。

另外，在本实施例中，箱体改窄，b扇门旋转后不隐藏在箱体中，而是置于箱体侧部。

在实施例1和实施里2中，箱体1上设置有红外对射18或其他防夹装置，如图10所示。

上述实施例仅仅是本发明的优选实施方式，不构成对本发明的限制。为了适应不同宽度的通道，可以通过调节导轨之间的夹角来实现；为了满足道路需要，摆闸可以单边使用（即一个箱体、a扇门和b扇门），也可以双边使用（即对开使用的两个箱体和两扇门体），本领域普通技术人员应该理解的是，在不脱离本发明原理的基础上所做的任何引申、变形等均在本发明的保护范围内。
