一种3D打印可移动式建筑用防盗结构的制作方法

本实用新型涉及3d打印建筑制造领域，具体涉及一种3d打印可移动式建筑用防盗结构。

背景技术：

现有的推拉式门、窗在安装使用时往往需要制造门框、窗框等，在临时搭建的建筑使用时制作较为麻烦，且门框、窗框一般都是镶嵌与墙体内，后期拆除较为麻烦，暴力拆除后难以再次利用。

对于一些临时板房建筑而言，大多使用期限仅在几个月，制作安装门框、窗框等无疑延长建造时间。

且伴随3d打印技术的发展，通过逐层打印的方式可以快速成型，基于此，本实用新型提供了一种3d打印可移动式建筑用防盗结构，安装方便，可快速生产制造，便于运输。

技术实现要素：

为了实现上述技术目的，本实用新型提供了一种3d打印可移动式建筑用防盗结构，本实用新型的技术目的是通过以下技术方案实现的：

一种3d打印可移动式建筑用防盗结构，其结构包括3d打印固定板、3d打印连接板、3d打印推拉板，3d打印固定板和3d打印推拉板分别活动连接在3d打印连接板两侧，3d打印固定板和3d打印推拉板结构相同，3d打印固定板和3d打印推拉板呈中心对称分布，3d打印连接板可以沿3d打印固定板相对3d打印固定板滑动；3d打印推拉板可以沿3d打印连接板相对3d打印连接板滑动。

进一步地，3d打印固定板和3d打印推拉板均包括a板、b板、c板、d板、e板，b板一端垂直固定在a板一端，c板一端垂直固定在b板另外一端，d板一端垂直固定在c板另外一端，e板一端垂直固定在d板另外一端；c板和a板均固定在b板同侧，e板和c板均固定在d板同侧，e板置于a板和c板之间。

进一步地，c板上水平设有导轨，导轨设置在c板和e板之间，导轨上设有滑块，滑块可以沿导轨滑动，滑块一端与3d打印连接板一侧固定连接，连接板的两端分别固定一个滑块，滑块置于3d打印连接板两侧。

进一步地，3d打印连接板包括连接板主体、l型板，连接板主体的两端分别固定连接l型板板，l型板连接固定在连接板主体两侧，l型板呈中心对称分布。

进一步地，l型板外侧壁上设有滑块，滑块活动卡掣于两条导轨之间，可以保证滑块在导轨上滑动的同时将滑块安装在轨道上，通过导轨与滑块的配合，避免了门框或者窗户框的安装。

进一步地，l型板和连接板主体连接呈钩状，l型板一折边置于c板和e板之间，当3d打印连接板相对3d打印固定板滑动时，l型板可以挂住e板，避免3d打印连接板滑动脱离3d打印固定板，同样，3d推拉板相对3d打印连接板滑动时也可以避免3d推拉板脱离3d打印连接板。

本实用新型的有益效果在于，通过3d打印固定板和3d打印连接板之间活动连接以及3d打印推拉板和3d打印连接板之间的活动连接，可以将3d打印连接板滑动至3d打印固定板内，也可以将3d打印推拉板相对3d打印固定板靠拢，使用时将3d打印固定板固定在建筑上，通过推拉3d打印推拉板实现启闭，安装方便，使用便捷，且收拢后结构更加合理，方便装运。

附图说明

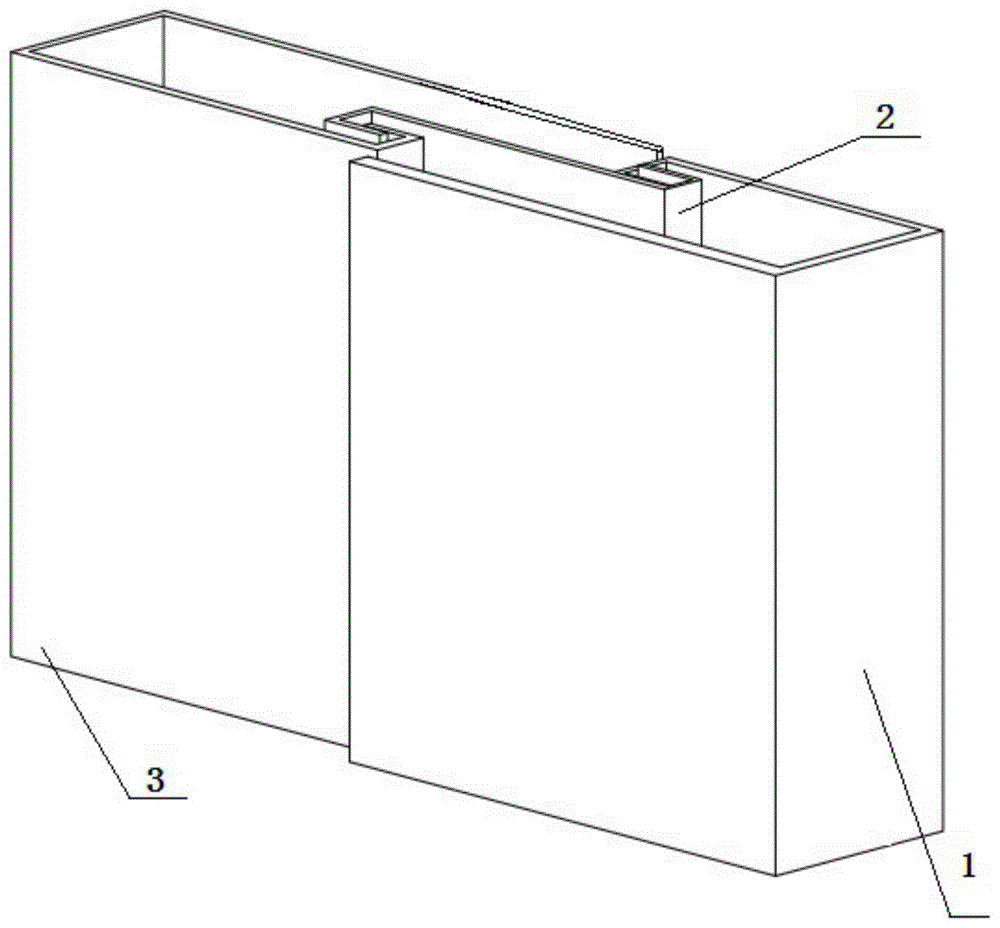

图1是本实用新型的3d打印可移动式建筑用防盗结构示意图。

图2是本实用新型的3d打印可移动式建筑用防盗结构俯视图。

图3是本实用新型的3d打印可移动式建筑用防盗结构收拢示意图。

图4是本实用新型中的导轨结构截面示意图。

图中，1、3d打印固定板；2、3d打印连接板；3、3d打印推拉板；4、a板；5、b板；6、c板；7、d板；8、e板；9、连接板主体；10、l型板；11、导轨；12、滑块。

具体实施方式

下面结合具体实施方式对本实用新型的技术方案进行进一步描述：

一种3d打印可移动式建筑用防盗结构，包括3d打印固定板1、3d打印连接板2、3d打印推拉板3，如图1所示；3d打印固定板1和3d打印推拉板3均包括a板4、b板5、c板6、d板7、e板8，b板5一端垂直固定在a板4一端，c板6一端垂直固定在b板5另外一端，d板7一端垂直固定在c板6另外一端，e板8一端垂直固定在d板7另外一端；c板6和a板4均固定在b板5同侧，e板8和c板6均固定在d板7同侧，e板8置于a板4和c板6之间；3d打印连接板2包括连接板主体9、l型板10，连接板主体9的两端分别固定连接l型板10，l型板10连接固定在连接板主体9两侧，两个l型板10呈中心对称分布，l型板10和连接板主体9连接呈钩状，l型板10的一折边置于c板6和e板8之间，如图2所示。

3d打印固定板1和3d打印推拉板3分别活动连接在3d打印连接板2两侧，3d打印固定板1和3d打印推拉板3的结构完全相同，3d打印固定板1和3d打印推拉板3呈中心对称分布。c板6上水平设有导轨11，导轨11设置在c板6和e板8之间，l型板10外侧壁上设有滑块12，3d打印连接板2的两端分别固定一个滑块12，滑块12置于3d打印连接板2的两侧。导轨11上设有梯形槽，滑块的截面呈等腰梯形，滑块卡掣在梯型槽内，滑块12可以沿导轨11滑动，如图4所示。

使用时，本实用新型的3d打印可移动式建筑用防盗结构的3d打印固定板1、3d打印连接板2以及3d打印推拉板3均采用3d打印技术打印出来，打印所用的材料可以根据需要选择，比如作为窗户使用时，打印材料可以选择玻璃，当作为门使用时可以选用塑料、铝合金、玻璃等材料。将3d打印固定板1安装固定在墙体等建筑上，可以通过螺丝或者胶水等进行安装，通过推拉3d打印推拉板3实现门窗的开启、关闭。收拢时，3d打印连接板2相对3d打印固定板1滑动，3d打印连接板2滑动至3d打印固定板1内，3d打印推拉板3相对3d打印连接板2滑动，3d打印推拉板3向3d打印固定板1靠拢，靠拢后如图3所示，拉开如图2所示。

本实施例只是对本实用新型的进一步解释，并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性的修改，但是只要在本实用新型的权利要求范围内都受到专利法的保护。

技术特征：

1.一种3d打印可移动式建筑用防盗结构，其特征在于，其结构包括3d打印固定板、3d打印连接板、3d打印推拉板，所述3d打印固定板和3d打印推拉板分别活动连接在3d打印连接板两侧，所述3d打印固定板和3d打印推拉板结构相同，所述3d打印固定板和3d打印推拉板呈中心对称分布，所述3d打印连接板可以沿3d打印固定板相对3d打印固定板滑动；所述3d打印推拉板可以沿3d打印连接板相对3d打印连接板滑动。

2.根据权利要求1所述的一种3d打印可移动式建筑用防盗结构，其特征在于，所述3d打印固定板和3d打印推拉板均包括a板、b板、c板、d板、e板，所述b板一端垂直固定在a板一端，所述c板一端垂直固定在b板另外一端，所述d板一端垂直固定在c板另外一端，所述e板一端垂直固定在d板另外一端；所述c板和a板均固定在b板同侧，所述e板和c板均固定在d板同侧，所述e板置于a板和c板之间。

3.根据权利要求2所述的一种3d打印可移动式建筑用防盗结构，其特征在于，所述c板上水平设有导轨，导轨设置在c板和e板之间，所述导轨上设有滑块，滑块可以沿导轨滑动，所述滑块一端与3d打印连接板一侧固定连接，所述连接板的两端分别固定一个滑块，所述滑块置于3d打印连接板两侧。

4.根据权利要求1所述的一种3d打印可移动式建筑用防盗结构，其特征在于，所述3d打印连接板包括连接板主体、l型板，所述连接板主体的两端分别固定连接l型板板，l型板连接固定在连接板主体两侧，l型板呈中心对称分布。

5.根据权利要求4所述的一种3d打印可移动式建筑用防盗结构，其特征在于，所述l型板外侧壁上设有滑块，滑块活动卡掣于两条导轨之间。

6.根据权利要求4所述的一种3d打印可移动式建筑用防盗结构，其特征在于，所述l型板和连接板主体连接呈钩状，所述l型板一折边置于c板和e板之间。

技术总结
本实用新型涉及一种3D打印可移动式建筑用防盗结构，其结构包括3D打印固定板、3D打印连接板、3D打印推拉板，3D打印固定板和3D打印推拉板分别活动连接在3D打印连接板两侧，3D打印固定板和3D打印推拉板结构相同，3D打印固定板和3D打印推拉板呈中心对称分布，3D打印连接板可以沿3D打印固定板相对3D打印固定板滑动；3D打印推拉板可以沿3D打印连接板相对3D打印连接板滑动。通过3D打印固定板和3D打印连接板之间活动连接以及3D打印推拉板和3D打印连接板之间的活动连接，可以将3D打印连接板滑动至3D打印固定板内，也可以将3D打印推拉板相对3D打印固定板靠拢，使用时将3D打印固定板固定在建筑上，通过推拉3D打印推拉板实现启闭。
