一种户外设计用多角度调节的绘图桌的制作方法

1.本实用新型涉及一种设计用绘图桌，具体地说，涉及一种户外设计用多角度调节的绘图桌。


背景技术：

2.不论是在建筑领域还是其他设计领域，在初始阶段都需要在户外进行绘图设计，但是户外的地形多变，并不一定都是坚硬平整的，一般得绘图桌可能都是采用插接的方式将整个桌体固定住，可是土壤是松软的，在插接过程中，插接处很容易因为使用时间的延长发生扩张，这时候桌体就会发生倾斜，所以说需要一种可以适应地面形状的加固装置，鉴于此，本实用新型提出一种户外设计用多角度调节的绘图桌。


技术实现要素：

3.本实用新型的目的在于提供一种户外设计用多角度调节的绘图桌，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供一种户外设计用多角度调节的绘图桌，包括桌板和设置在桌板底部的支撑机构，所述支撑机构包括连接组件和加固组件，所述加固组件设置在连接组件外，所述连接组件包括连接柱，所述加固组件包括连接板，所述连接板与连接柱固定连接，所述连接板的两侧均设置有加固柱，所述加固柱的底端设置有贴合件，所述贴合件与加固柱之间设置有两个连接架，且两个连接架与加固柱转动连接形成“人”字形结构，所述贴合件用于与支撑面进行适应性贴合。
5.作为本技术方案的进一步改进，所述贴合件包括侧板、转接板和加长板，所述侧板设置有两个，所述加长板设置在两个侧板之间，所述加长板设置有多个，多个所述加长板与侧板之间以及相邻两个加长板之间均形成转接腔，所述转接板可转动的设置在转接腔内，其中：
6.两个所述侧板分别与其顶部的两个连接架转动连接；
7.所述转接板的两侧向外突出设置有转接轴，所述转接轴的外设置有转接弹簧，所述转接弹簧与转接轴固定连接。
8.作为本技术方案的进一步改进，所述加固柱与连接板滑动连接，所述加固柱的顶端设置有外盘，所述外盘与连接板顶壁之间设置有加固弹簧。
9.作为本技术方案的进一步改进，所述连接柱底部设置插接头，所述插接头底部的中心位置设置有长钉，所述插接头的外径大于连接柱外径。
10.作为本技术方案的进一步改进，所述插接头底部位于长钉的外围呈环形阵列设置有多个短钉，所述短钉长度短于长钉的长度。
11.作为本技术方案的进一步改进，所述桌板顶部开设绘图槽，所述绘图槽内表面向桌板底部的一侧倾斜设置。
12.作为本技术方案的进一步改进，所述连接柱顶部设置有连接头，所述连接头与桌
板转动连接，所述桌板外沿连接头转动的轴向插接有限位柱，所述限位柱插入桌板后与连接头侧壁的偏心处卡接。
13.与现有技术相比，本实用新型的有益效果：
14.该户外设计用多角度调节的绘图桌中，通过设置的侧板、转接板以及加长板适应地面的形状进行转动，从而实现多角度的调节，保证贴合件与地面的贴合强度，进而提高加固的强度，使连接柱安装的更加稳定，另外通过设置的转接弹簧多角度的调节后的侧板、转接板以及加长板也能够及时复位。
附图说明

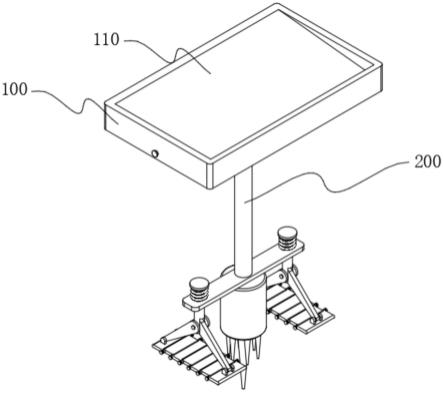

15.图1为本实用新型的整体结构示意图；
16.图2为本实用新型的支撑机构结构示意图；
17.图3为本实用新型的连接组件结构示意图；
18.图4为本实用新型的连接头和桌板连接配合结构示意图；
19.图5为本实用新型的加固组件结构示意图；
20.图6为本实用新型的贴合件结构示意图；
21.图7为本实用新型的桌板侧面结构示意图其一；
22.图8为本实用新型的桌板侧面结构示意图其二。
23.图中各个标号意义为：
24.100、桌板；110、绘图槽；120、限位柱；
25.200、支撑机构；
26.210、连接组件；211、连接柱；2111、连接头；212、插接头；213、长钉；214、短钉；
27.220、加固组件；221、连接板；222、加固柱；2221、加固弹簧；223、连接架；224、贴合件；2241、侧板；2242、转接板；2243、加长板；224a、转接弹簧；224b、转接轴。
具体实施方式
28.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
29.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
30.此外，在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
31.请参阅图1-图8所示，本实用新型提供一种户外设计用多角度调节的绘图桌，包括桌板100和设置在桌板100底部的支撑机构200，支撑机构200包括连接组件210和加固组件220，加固组件220设置在连接组件210外，连接组件210包括连接柱211，加固组件 220包括
连接板221，连接板221与连接柱211固定连接，其主要目的是延长连接板221 两侧设置的加固柱222的支撑范围，提高加固的强度，加固柱222的底端设置有贴合件224，贴合件224与加固柱222之间设置有两个连接架223，且两个连接架223与加固柱222转动连接形成“人”字形结构，这样两个连接架223和贴合件224之间就可以形成一个三角形，提高贴合件224受力的稳定性，贴合件224用于与支撑面进行适应性贴合。
32.本实施例中，请参阅图6所示，贴合件224包括侧板2241、转接板2242和加长板2243，侧板2241设置有两个，加长板2243设置在两个侧板2241之间，加长板2243设置有多个，多个加长板2243与侧板2241之间以及相邻两个加长板2243之间均形成转接腔，转接板 2242可转动的设置在转接腔内，其中：
33.两个侧板2241分别与其顶部的两个连接架223转动连接，连接架223设置的主要目的是连接贴合件224，并且适应侧板2241、转接板2242以及加长板2243转动进行调整；
34.转接板2242的两侧向外突出设置有转接轴224b，转接轴224b的外设置有转接弹簧 224a，转接弹簧224a与转接轴224b固定连接。
35.工作原理：
36.首先将连接柱211与支撑面(即地面的土壤)进行插接，为此，请参阅图3所示，连接柱211底部设置插接头212，插接头212底部的中心位置设置有长钉213，插接时将长钉213插入土壤，完全插入后插接头212与地面接触，而插接头212的外径大于连接柱211 外径，这样能够增大连接柱211与地面的接触面积，从而配合插入土壤的长钉213实现对连接柱211的固定；
37.在此过程中，贴合件224也会和地面贴合，由于地面土壤松软程度不一，而且也不平整，所以在贴合件224与地面贴合后，侧板2241、转接板2242以及加长板2243会适应地面的形状进行转动，实现多角度的调节，从而保证贴合件224与地面的贴合强度，进而提高加固的强度，使连接柱211安装的更加稳定，另外通过设置的转接弹簧224a多角度的调节后的侧板2241、转接板2242以及加长板2243也能够及时复位。
38.此外，考虑到地形高度差距较大时，仅通过贴合件224自身调整也无法适应地面，为此，加固柱222与连接板221滑动连接，加固柱222的顶端设置有外盘，外盘与连接板221 顶壁之间设置有加固弹簧2221，这样通过加固柱222的滑动实现贴合件224高度的调节，同理设置的加固弹簧2221也能够保证加固柱222及时复位。
39.除此之外，插接头212底部位于长钉213的外围呈环形阵列设置有多个短钉214，短钉214长度短于长钉213的长度，通过短钉214辅助长钉213与土壤进行插接，提高插接头212与地面连接的强度。
40.进一步的，考虑到桌板100是用于设计的，设计大多都采用纸质材料，为此，在桌板 100顶部开设绘图槽110，绘图槽110内表面向桌板100底部的一侧倾斜设置，这样方便纸质材料进行放置，具体分为如下两种情况：
41.其一、需要对纸质材料进行观察，请参阅图7所示，使用人员站在a侧进行使用，这样绘图槽110内表面使纸质材料朝向使用人员，更方便进行观察；
42.其二、需要进行绘图，此时需要绘图槽110内表面保持水平，请参阅图8所示，使用人员站在b侧进行使用，而且水平后，绘图槽110的侧壁能够起到防风的作用，避免在户外绘图时风把纸质材料吹起。
43.再进一步的，为了实现上述两张情况的调节，本实施例中，连接柱211顶部设置有连接头2111，连接头2111与桌板100转动连接，桌板100外沿连接头2111转动的轴向插接有限位柱120，限位柱120插入桌板100后与连接头2111侧壁的偏心处卡接，通过转动桌板100使绘图槽110进行两种状态的切换，另外通过卡接的方式对绘图槽110的状态进行固定。
44.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
