一种重力式多榀空间桁架挡土结构的制作方法

本发明涉及挡土墙结构改进，属于土木工程中边坡工程领域，尤其涉及一种重力式多榀空间桁架挡土结构。

背景技术：

边坡工程是整个大土木工程中特别重要的一个环节，原因是我国是一个多山的国家，山区自然灾害大多数与边坡有关，如滑坡、崩塌、坠石、山崩和泥石流等。边坡工程的好坏对主体工程正常运转有着非常重要的影响，边坡工程的质量对人们的生存环境、生产建设都具有非常重大的意义。但是，边坡工程量大、技术难度大、事故率高，由于自然条件、地质条件的不同，岩体和土体的性质千差万别，工程师们无法得到准确的力学参数，对工程建设具有很大的技术挑战。

在城市建设总体布置中，通常将工人宿舍、仓库和房屋框架结构呈一字型布置，尽量将房屋框架结构避开挡土墙，避免房屋框架结构处于开挖回填土上，而对整体沉降造成的不利影响，但城市兴建中遇到较大的难题是周边建筑密集，受征地红线限制，工程施工开挖及建筑物布置都非常局促。如何设计一种在节约用地的同时避免将房屋框架结构设置在回填土上的挡土墙是本领域技术人员需要解决的问题。

技术实现要素：

本发明的目的是提供一种有效压缩施工用地的重力式多榀空间桁架挡土结构，用于解决城市建设中施工建筑物布置过于密集的问题，该桁架挡土结构不仅可以用于压缩施工用地，还可以降低工程造价，缩短施工工期。

为实现上述发明目的，本发明的技术方案是：一种重力式多榀空间桁架挡土结构，包括空间桁架结构和支撑空间桁架结构的预应力锚杆，所述空间桁架结构包括多个上下连接的桁架结构，所述桁架结构包括多个平行设置且排成一列的多榀桁架，所述多榀桁架外通过多个通长的横梁连接，靠近临边土体一侧的横梁间设有多根斜梁；所述预应力锚杆设置在空间桁架结构靠近临边土体一侧，预应力锚杆插入临边土体内。

作为本方案的一种优选，所述空间桁架结构底部通过地锚或抗拔桩固定于地面。

作为本方案的一种优选，所述空间桁架结构内部安装有顶板、底板和侧板，形成房屋结构。

作为本方案的一种优选，所述空间桁架结构的顶板、底板和侧板设置有防水材料。

本发明的有益效果是：

1、本发明采用重力式多榀空间桁架结构做为挡土结构，可以起到挡土墙的作用，同时，在桁架组成的空间结构内部形成临时居住、仓储的空间。

2、本发明一方面通过桁架结构的灵活组合使得房屋框架结构形式灵活多变，满足不同场地的功能要求；另一方面，挡土结构与房屋结构合二为一，节约用地，在城市建设尤其是城市中心建设用地紧张的条件下，发挥很大的经济效益和空间效益。

附图说明

图1为本发明的结构示意图；

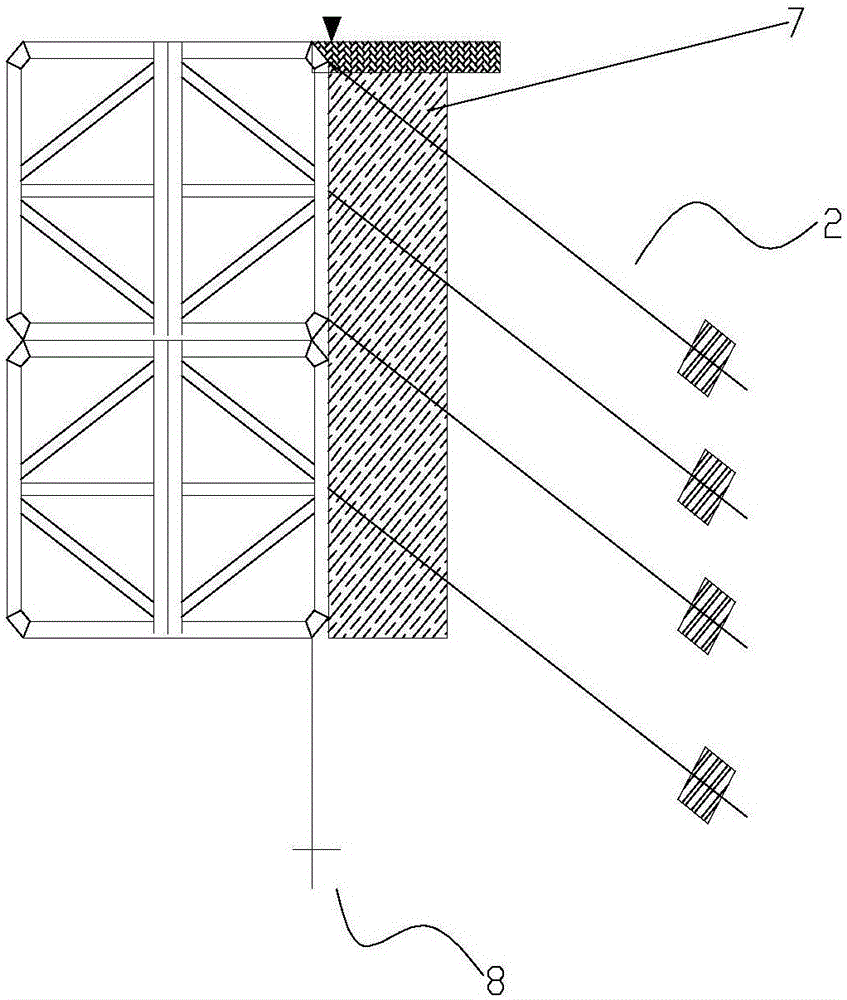

图2为本发明预应力锚杆的支撑结构示意图；

图3为本发明抗拔桩的支撑结构示意图；

图4为本发明的内部结构示意图。

具体实施方式

下面将结合附图对本发明实施例中的技术方案进行清楚、完整地描述。

如图1-4所示，一种重力式多榀空间桁架挡土结构，包括空间桁架结构1和支撑空间桁架结构1的预应力锚杆2，所述空间桁架结构1包括多个上下连接的桁架结构3，所述桁架结构3包括多个平行设置且排成一列的多榀桁架4，多榀桁架4通过多个通长的横梁5固定，靠近临边土体7一侧的横梁5间设有多根斜梁6；所述预应力锚杆2设置在空间桁架结构1靠近临边土体7一侧，且预应力锚杆2插入临边土体7内，实现挡土功能。

为了稳固结构，使结构不易发生倾斜、侧倒，所述空间桁架结构1的底部通过地锚8支撑，还可以通过抗拔桩9固定于地面。

所述空间桁架结构1内部还安装有可构成房屋结构的顶板10、底板11和侧板12。

所述空间桁架结构1的顶板10、底板11和侧板12上设置有防水材料。

本发明实施例提供的重力式多榀空间桁架结构做为挡土结构，可以起到挡土墙的作用，同时，在桁架组成的空间结构内部形成用于临时居住、仓储的空间，压缩施工用地，在城市建设尤其是城市中心建设用地紧张的条件下，发挥很大的经济效益和空间效益。

所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明的范围。
