双排冲洗阀的制作方法

本实用新型涉及一种双排冲洗阀。

背景技术：

目前现有技术的冲洗阀由于其结构多种多样，但是大多通用性差，排水量无法自由调节，很难配合不同规格马桶使用，同时密封和水路启闭的控制结构复杂，造成了冲洗阀的使用不方便或故障率高带来的不方便；当自来水管道进水压力变小，现有冲洗阀不能关闭水路，造成水资源浪费。

技术实现要素：

有鉴于此，本实用新型的目的是提供一种结构新颖，使用方便的双排冲洗阀。

本实用新型采用以下方案实现：一种双排冲洗阀，包括安装于压力水箱上的阀体，阀体下端具有出水口，阀体中部设置有由水压控制上下浮动的活动阀芯，阀体中部具有与压力水箱相通的进水孔，所述进水孔与出水口之间由活动阀芯上下浮动控制通断；阀体内具有位于活动阀芯上侧的上进水腔以及位于活动阀芯周部并与进水孔相通的下进水腔，活动阀芯中部开设有连通上进水腔和出水口的泄压孔，所述泄压孔内设有控制泄压孔通断的泄压杆。

进一步的，所述阀体内侧壁具有连通上进水腔和下进水腔的缝孔，所述活动阀芯受上进水腔的水向下压力作用的受力面积大于受下进水腔的水向上压力作用的受力面积。

进一步的，所述阀体上端旋接有伸入上进水腔中的用以调节活动阀芯上限位置的调节螺钉，所述阀体内设置有位于活动阀芯下方的过水孔，活动阀芯底部连接有与过水孔滑动配合的导向套，导向套与过水孔之间留有供水通过的间隙。

进一步的，所述泄压杆上端具有堵住泄压孔的挡圈，活动阀芯内具有向下推动挡圈堵住泄压孔的第一弹簧，所述上进水腔内具有向下推动活动阀芯的第三弹簧，阀体两侧设有一对可向中间移动并推动泄压杆摆动的释放杆，两释放杆由位于阀体上方的一对按键分别控制向中间移动。

进一步的，两按键下方分别设置有随按键上下移动的压杆，阀体两侧还分别铰接有连杆，连杆下端与对应侧的释放杆外端活动连接，连杆上端具有与对应侧压杆下端贴合的楔形面以使压杆下压时连杆上端向外打开、连杆下端向中间收拢并推动释放杆向中间移动；阀体两侧设置有推动释放杆向外移动的第三弹簧。

进一步的，所述压杆与按键之间通过螺纹连接，位于按键下方设置有推动按键向上复位的第四弹簧。

与现有技术相比，本实用新型具有以下有益效果：本实用新型双排冲洗阀各功能件的竖放设计，能有效利用水压差及连通器原理，实现准确密封和水路开启，利用水压差的低压密封技术，经济有效，元件组合简单，装配方便可靠，同时可以自由调节排水量，配合不同规格马桶使用，因为活动阀芯是上下运动的，即是利用到活动阀芯的自重，无论自来水管道进水压力变多小(即背压也小)，活动阀芯都会向下运动关闭水路。

为使本实用新型的目的、技术方案及优点更加清楚明白，以下将通过具体实施例和相关附图，对本实用新型作进一步详细说明。

附图说明

图1是本实用新型实施例构造立体图；

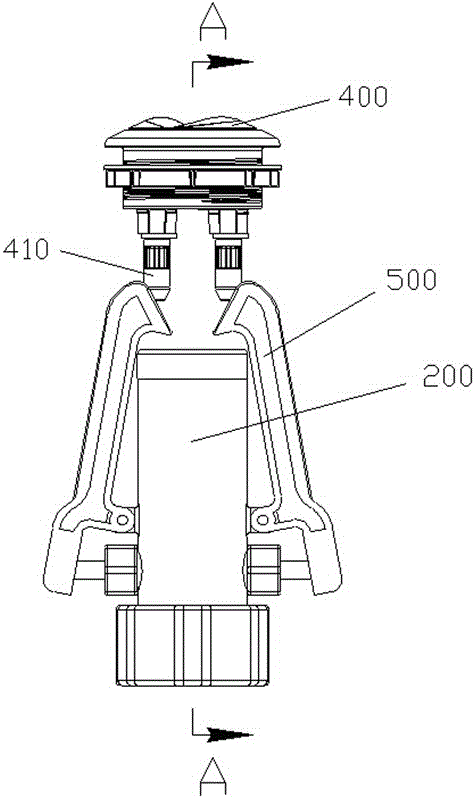

图2是本实用新型实施例构造侧视图；

图3是图2中A-A剖面图；

图4是图3中B-B剖面图；

图5是本实用新型实施例构造爆炸图；

图6是本实用新型实施例使用状态示意图；

图中标号说明：100-压力水箱、110-排水口、200-阀体、210-出水口、220-活动阀芯、221-泄压孔、222-第一弹簧、223-第一密封垫、224-第二密封垫、225-导向套、230-进水孔、240-上进水腔、241-第二弹簧、250-下进水腔、260-泄压杆、261-挡圈、270-缝孔、280-调节螺钉、290-释放杆、291-第三弹簧、300-弯管、400-按键、410-压杆、420-第四弹簧、500-连杆、510-楔形面、600-安全阀。

具体实施方式

如图1~6所示，一种双排冲洗阀，包括安装于压力水箱100上的阀体200，阀体200下端具有出水口210，出水口210通过排水管与压力水箱底部的排水口110相连接，排水口110排出的水用以冲洗马桶；阀体200中部设置有由水压控制上下浮动的活动阀芯220，活动阀芯是沿着竖直方向或倾斜方向做上下运动；阀体200中部具有经弯管300与压力水箱100相通的进水孔230，所述进水孔230与出水口210之间由活动阀芯220上下浮动控制通断，活动阀芯220上浮时出水口210与进水孔230连通，压力水箱100内的经冲洗阀排入马桶进行冲洗。

阀体200内具有位于活动阀芯220上侧的上进水腔240以及位于活动阀芯220周部并与进水孔相通的下进水腔250，所述活动阀芯220受上进水腔240的水向下压力作用的受力面积大于受下进水腔250的水向上压力作用的受力面积，活动阀芯220中部开设有连通上进水腔240和出水口210的泄压孔221，所述泄压孔221内设有控制泄压孔221通断的泄压杆260；在上进水腔240和下进水腔250都充满水时，上进水腔240中的水对活动阀芯220向下的作用力大于下进水腔250中的水对活动阀芯220向上的作用力，使得活动阀芯220处于堵住出水口210的位置，当摆动泄压杆260打开泄压孔221时，上进水腔240中的水经泄压孔和出水口排走泄压，使得上进水腔240中的水对活动阀芯220向下的作用力与活动阀芯220重力之和小于下进水腔250中的水对活动阀芯220向上的作用力，活动阀芯向上运动，打开水路，水排入马桶中进行冲洗。

在本实施例中，所述阀体200内侧壁具有连通上进水腔240和下进水腔250的缝孔270，在活动阀芯向上运动时，进水口进来的水能够通过缝孔270缓慢的流入上进水腔中，上进水腔中的水慢慢变多直至推动活动阀芯220再次下行隔断进水孔和出水口，停止向马桶排水。

在本实施例中，所述阀体200上端旋接有伸入上进水腔240中的用以调节活动阀芯220上限位置的调节螺钉280，控制调节螺钉280伸入上进水腔240中的长度，能够调整活动阀芯220上行时的上限位置，进而起到调节水量的作用。

在本实施例中，所述阀体220内设置有位于活动阀芯220下方的过水孔，活动阀芯底部连接有与过水孔滑动配合的导向套225，导向套225与过水孔之间留有供水通过的间隙，活动阀芯220通过导向套225进行上下运动的导向，避免出现晃动。活动阀芯220向上运动时，过水孔连通进水孔和出水口；活动阀芯220向下运动并堵住过水孔时，水路关闭。

在本实施例中，所述活动阀芯上套设有位于上进水腔和下进水腔之间的第一密封垫223，第一密封垫阻断上进水腔和下进水腔使得水只能通过缝孔流入上进水腔中，活动阀芯220下端还设置有密封进水孔和出水口之间水路的第二密封垫224。

在本实施例中，所述泄压杆260上端具有堵住泄压孔221的挡圈261，活动阀芯220内具有向下推动挡圈261堵住泄压孔221的第一弹簧222，为防止活动阀芯不能向下关闭水路，上进水腔240内具有向下推动活动阀芯220的第二弹簧241，辅助推动活动阀芯向下运动关闭水路；阀体200两侧设有一对可向中间移动并推动泄压杆摆动的释放杆290，两释放杆290由位于阀体上方的一对按键400分别控制向中间移动，压力水箱和阀体200均是安装于马桶的水箱内，而按键400则是安装于水箱上侧。

活动阀芯220自身重力加上与活动阀芯220装配在一起的第一弹簧222、第一密封垫223、第二密封垫224、导向套225和泄压杆260等部件的重力，使得活动阀芯220整体具有靠自重向下运动的作用力，在上进水腔和下进水腔的水压一样时，无论自来水管道进水压力变多小(即背压也小)，活动阀芯都会向下运动关闭水路。

在本实施例中，两按键400下方分别设置有随按键上下移动的压杆410，阀体200两侧还分别铰接有连杆500，连杆500下端与对应侧的释放杆290外端活动连接，连杆500上端具有与对应侧压杆410下端贴合的楔形面510以使压杆410下压时连杆500上端向外打开、连杆500下端向中间收拢并推动释放杆290向中间移动；阀体200两侧设置有推动释放杆290向外移动的第三弹簧291；按压按键时带动泄压杆260摆动，虽然泄压杆260摆动的幅度较小而且时间较短，但足以让上进水腔排走部分或全部的水，通过缝孔270对上进水腔进行缓慢的补水，进而控制活动阀芯关闭的时间，利用上进水腔进行补水的这段之间，在活动阀芯完全关闭之前对马桶进行排水冲洗。

在本实施例中，所述压杆410与按键400之间通过螺纹连接，位于按键400下方设置有推动按键400向上复位的第四弹簧420，通过转动压杆410能够调节压杆的高度，压杆的高度不同，下压时推动连杆摆动的幅度便不同，进而泄压杆260摆动的幅度也随之不同，上进水腔补水的时间便不同，排入马桶中的水也就不同，因此两个按键400分别控制大冲水和小冲洗。

上列较佳实施例，对本实用新型的目的、技术方案和优点进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
