一种陡倾顺层岩质边坡结构面抗剪结构的制作方法

本实用新型涉及岩土工程技术领域，具体是一种陡倾顺层岩质边坡结构面抗剪结构。

背景技术：

针对顺层岩质边坡，尤其是存在软弱结构面的顺层岩质边坡，边坡开挖后易沿薄弱的结构面产生滑动，对于开挖较高的陡倾边坡，常规的边坡防护措施是锚索工程，锚索工程能有效解决边坡的稳定性，但锚索工程是一种柔性防护，锚索的钢绞线自身不抗剪，易被结构面的滑动剪断锚索的钢绞线，导致边坡的滑动，在边坡坡面上实施抗剪措施，与锚索工程结合应用于顺层边坡，可以解决边坡锚索工程的钢筋线不抗剪的问题，同时增设抗剪措施能减少锚索工程的防护量；对于顺层岩质边坡，经常开挖一级或两级后才进行边坡防护，往往在边坡开挖最上面一级或两级的过程中，或者开挖完最上面一级边坡在实施边坡防护的过程中，还没有来得及防护，边坡已形成临空面，开挖部分的岩体易沿软弱结构面滑移，对施工人员带来安全隐患。

技术实现要素：

针对上述现有技术中的不足之处，本实用新型旨在提供一种陡倾顺层岩质边坡结构面抗剪结构。

为解决上述技术问题，本实用新型的一种陡倾顺层岩质边坡结构面抗剪结构，它包括坡面、钻孔、滑动岩石、稳定岩石、钢筋束、水泥浆液、混凝土，所述坡面上设置有钻孔，所述钻孔穿过滑动岩石设置在稳定岩石内，所述钻孔内插设有钢筋束，所述钢筋束的一端插入钻孔的孔底，钢筋束的另一端伸出钻孔的孔口外，且呈90度弯折结构，并通过混凝土封锚，所述钻孔内注设有水泥浆液,所述钢筋束采用多根大直径的钢筋组成，钢筋采用螺纹钢筋，每根螺纹钢筋的直径为25mm-32mm，由多根螺纹钢筋绑扎为一束，抗剪效果好，螺纹钢筋与砂浆握裹效果好。

所述坡面为一个顺倾结构面。

所述钻孔为垂直坡面的方向进行钻进。

所述钻孔的钻孔直径为110mm-130mm，钻孔长度穿过滑移面，且穿过滑移面的长度不小于整个孔长的一半。

所述滑动岩石和稳定岩石为顺坡向，钻孔易钻进，其中滑动岩石为顺结构面滑移的岩石滑体。

所述钢筋束的一端在钻孔孔口外10-20cm处采用90度弯折结构设计，抗拔效果好。

所述水泥浆液的强度不小于30MPa，整个钻孔内充满水泥浆液，水泥浆液与钢筋束进行握裹，水泥浆液与钻孔的孔壁进行粘结，将钢筋束与岩体孔壁有效粘结，抗剪效果好。

所述混凝土的强度不小于25Mpa。

本实用新型的有益效果：它结构设计合理，制作简单，操作方便，施工效率高，可以解决边坡锚索工程的钢绞线不抗剪的问题，同时增设抗剪措施能减少锚索工程的防护量，开挖前进行提前加固，能有效减小开挖对施工人员带来的安全隐患，同时减少边坡防护工程量，达到边坡加固的目的。

附图说明

图1为本实用新型的结构示意图；

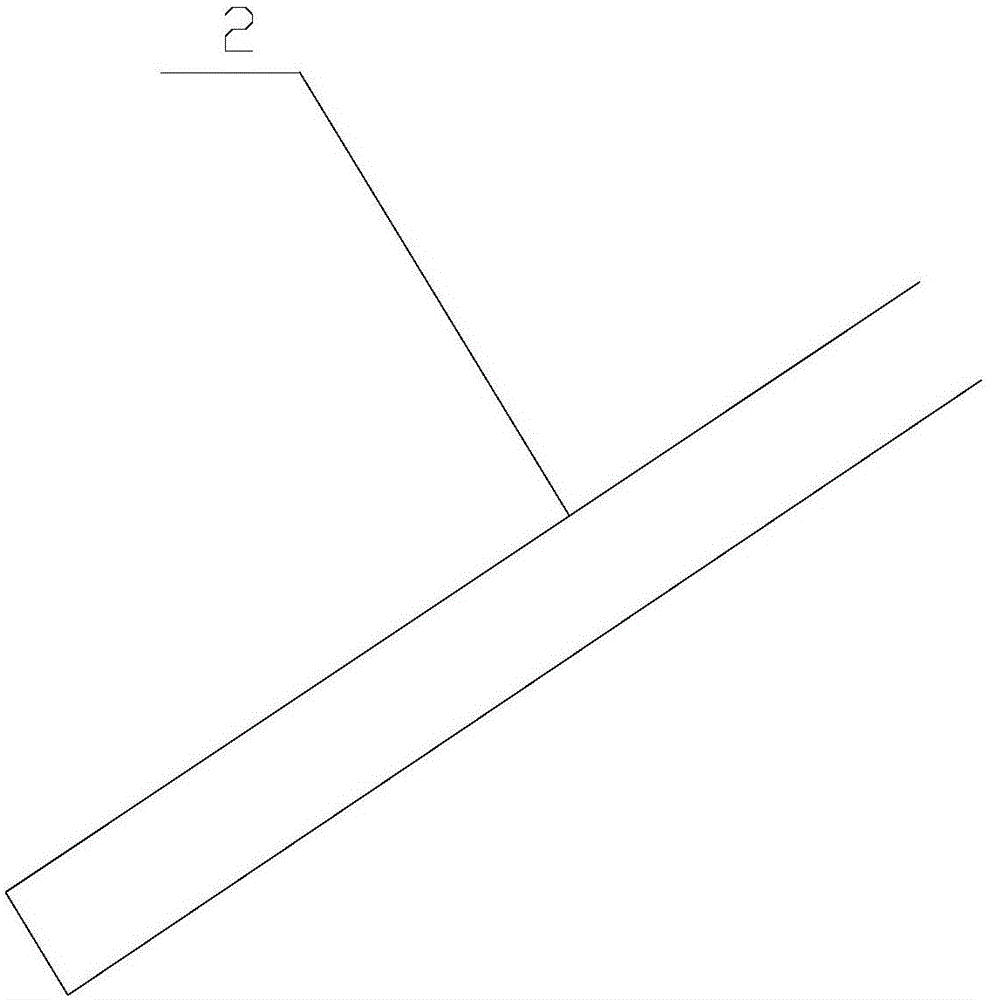

图2为本实用新型中钻孔的结构示意图；

图3为本实用新型钢筋束的结构示意图；

图4为本实用新型抗剪结构示意图。

1-坡面；2-钻孔；3-滑动岩石；4-稳定岩石；5-钢筋束；6-水泥浆液；7-混凝土。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

如图1-图4所示，本实用新型的一种陡倾顺层岩质边坡结构面抗剪结构，它包括坡面1、钻孔2、滑动岩石3、稳定岩石4、钢筋束5、水泥浆液6、混凝土7，所述坡面1上设置有钻孔2，所述钻孔2穿过滑动岩石3设置在稳定岩石4内，所述钻孔2内插设有钢筋束5，所述钢筋束5的一端插入钻孔2的孔底，钢筋束5的另一端伸出钻孔2的孔口外，且呈90度弯折结构，并通过混凝土7封锚，所述钻孔2内注设有水泥浆液6,所述钢筋束5采用多根大直径的钢筋组成，钢筋采用螺纹钢筋，每根螺纹钢筋的直径为25-32mm，由多根螺纹钢筋绑扎为一束，抗剪效果好，螺纹钢筋与砂浆握裹效果好。

所述坡面1为一个顺倾结构面。

所述钻孔2为垂直坡面1的方向进行钻进。

所述钻孔2的钻孔直径为110mm-130mm，钻孔长度穿过滑移面，且穿过滑移面的长度不小于整个孔长的一半。

所述滑动岩石3和稳定岩石4为顺坡向，钻孔2易钻进，其中滑动岩石3为顺结构面滑移的岩石滑体。

所述钢筋束5的一端在钻孔2孔口外10-20cm处采用90度弯折结构设计，抗拔效果好。

所述水泥浆液6的强度不小于30MPa，整个钻孔2内充满水泥浆液6，水泥浆液6与钢筋束5进行握裹，水泥浆液6与钻孔2的孔壁进行粘结，将钢筋束5与岩体孔壁有效粘结，抗剪效果好。

所述混凝土7的强度不小于25Mpa。

本具体实施方式的使用方法：在顺层岩质边坡的坡面1上或开挖边坡的坡口线外，垂直坡面1及地面进行钻孔2，钻孔2穿过滑动岩石3的滑移面，钻孔2穿过滑移面的长度不小于全孔长的一半，然后在钻孔2内内插几根钢筋形成的钢筋束5，钢筋束5的一端伸入钻孔2的孔底，钢筋束5的另一端预留10-20cm长在钻孔2的孔口段，孔口段的钢筋束5采用90度的弯折，在钻孔2内进行注设水泥浆液6，注浆达到强度后，对钢筋束5进行拉拔试验，然后对弯折的孔口部分钢筋束5进行混凝土7封锚。

本具体实施方式在使用过程中，钢筋束5采用三根直径为32mm的螺纹钢筋，坡面需要平整，钢筋需绑扎一起，钢筋的一端需弯折90度，水泥浆液6在实施前需作室内试验，确定水泥浆液6的强度。

本具体实施方式结构设计合理，制作简单，操作方便，施工效率高，可以解决边坡锚索工程的钢绞线不抗剪的问题，同时增设抗剪措施能减少锚索工程的防护量，开挖前进行提前加固，能有效减小开挖对施工人员带来的安全隐患，同时减少边坡防护工程量，达到边坡加固的目的。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
