一种边坡绿化防护结构的制作方法

本实用新型涉及边坡绿化施工领域，尤其涉及一种边坡绿化防护结构。

背景技术：

在实际进行交通、水利、矿山、电力项目的建设施工过程中，造成了大量的裸露坡面，这些裸露的坡面不仅对当地的生态环境产生了一定的破坏，而且还存在着发生地质灾害的危险隐患，从而影响主体工程的安全稳定。另外，这些在高速公路两侧存在的裸露坡面，容易使得司机在开车行驶时产生视觉疲劳的问题。目前，对于这些存在的问题，我们既需要考虑边坡的稳定问题，有需要考虑边坡与边坡所处环境的生态和谐问题。

技术实现要素：

为了解决上述裸露边坡所产生的问题，本实用新型提供了一种边坡绿化防护结构，可以很好地缓解由于工程建设所产生的生态环境恶化的问题，并且还可以很好的解决司机在高速公路开车行驶时，所产生的视觉疲劳问题。

本实用新型采用的技术方案是：一种边坡绿化防护结构，包括锚索1、混凝土框梁2、可降解格栅3、竹框笼4、锚钉5、铁丝网6、挂钩7、营养基层8；所述锚索1深入土体，锚索1深入土体长度经计算确定；所述混凝土框梁2沿锚索1所确定的位置而进行纵横向浇筑；所述可降解格栅3沿边坡面自上而下铺设；所述竹框笼4由竹条经铁丝绑扎而成，竹框笼4放置于可降解格栅3上方；所述锚钉5为特制锚钉，锚钉5穿过竹框笼4下层结构及可降解格栅3而插入土体，使得竹框笼4、可降解格栅3及土体形成一个整体；所述铁丝网6由主网61与铁环62组成，铁丝网6通过铁环62悬挂于挂钩7上而与混凝土框梁2相连；所述挂钩7与混凝土框梁2中的钢筋焊接相连；所述营养基层8为带有绿化植物种子及有机质养料的营养层。

作为优选，所述竹框笼4由宽3cm厚1cm的竹条，经人工用铁丝绑扎而成；相邻的竹框笼4之间的通过人工用铁丝绑扎连接。

作为优选，所述可降解土工格栅3为可以降解的材料所制成，这样可以使得土工格栅降解之后作为绿化植物的养料；所述竹框笼4由竹条组成，竹框笼4经过一定的时间之后会在图层中腐烂，这样可以作为绿化植物的养料。

作为优选，所述锚钉5是用螺纹钢筋中间焊接圆环制作而成，锚钉5的一部分深入土体，一部分被埋设于营养基层8之中，对营养基层8沿坡面方向起固定作用。

附图说明

此处所说明的附图是用来提供对本实用新型的进一步理解，构成本申请的一部分，但并不构成对本实用新型的限定。

图1为本实用新型的结构剖面示意图；

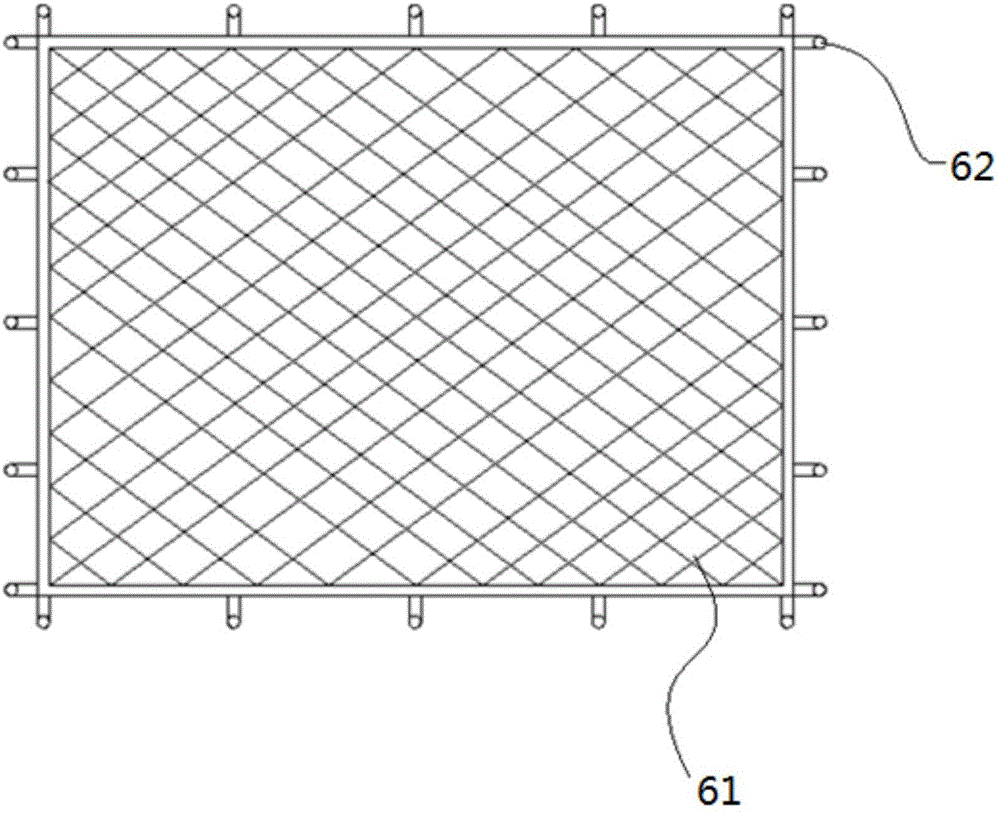

图2为本实用新型的铁丝网示意图；

图3为本实用新型的混凝土框梁示意图；

图4为本实用新型的锚钉示意图

其中，1为锚索，2为混凝土框梁，3为可降解格栅，4为竹框笼，5为锚钉，6为铁丝网，61为主网，62为铁环，7为挂钩，8为营养基层8。

具体实施方式

为进一步详细描述本实用新型，现公开其具体实施方式如下。

根据图1、图2、图3、图4，具体实施中，一种边坡绿化防护结构，包括锚索1、混凝土框梁2、可降解格栅3、竹框笼4、锚钉5、铁丝网6挂钩7、营养基层8；所述锚索1深入土体，锚索1深入土体长度经计算确定；所述混凝土框梁2沿锚索1所确定的位置而进行纵横向浇筑；所述可降解格栅3沿边坡面自上而下铺设；所述竹框笼4由竹条经铁丝绑扎而成，竹框笼4放置于可降解格栅3上方；所述锚钉5为特制锚钉，锚钉5穿过竹框笼4下层结构及可降解格栅3而插入土体，使得竹框笼4、可降解格栅3及土体形成一个整体；所述铁丝网6由主网61与铁环62组成，铁丝网6通过铁环62悬挂于挂钩7上而与混凝土框梁2相连；所述挂钩7与混凝土框梁2中的钢筋焊接相连；所述营养基层8为带有绿化植物种子及有机质养料的营养层。

具体实施中，所述竹框笼4由宽3cm厚1cm的竹条，经人工用铁丝绑扎而成；相邻的竹框笼4之间的通过人工用铁丝绑扎连接。

具体实施中，所述可降解土工格栅3为可以降解的材料所制成，这样可以使得土工格栅降解之后作为绿化植物的养料；所述竹框笼4由竹条组成，竹框笼4经过一定的时间之后会在图层中腐烂，这样可以作为绿化植物的养料。

具体实施中，所述锚钉5是用螺纹钢筋中间焊接圆环制作而成，锚钉5的一部分深入土体，一部分被埋设于营养基层8之中，对营养基层8沿坡面方向起固定作用。
