一种景观挡土墙的制作方法

文档序号:12395213阅读:572来源:国知局
一种景观挡土墙的制作方法与工艺

本实用新型涉及一种挡土墙,特别涉及一种景观挡土墙。



背景技术:

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

公开号为CN204435413U的中国专利公开了一种生态挡土墙,至少包括固定于土堆坡面上的墙体、固定于墙体中的排水管和位于墙体与土堆之间的反滤层,所述墙体呈梯田状,顶端高于土堆上表面,墙体各阶梯上均开设有种植槽,种植槽中填充有生态基质,生态基质中种植有植物;排水管在墙体的各阶梯上均布,排水管沿墙体厚度方向穿过墙体,其前端与种植槽连通并且靠近种植槽的槽底,后端高于前端并且位于反滤层中,反滤层的下方设有粘土层;该生态挡土墙整体结构简单、稳固并且施工成本低。但是在土堆中的水分通过反过滤层进入排水管排放到种植槽内,当水分过多时只能够通过设置在种植槽前侧的槽壁上的排水通孔进行排放,由于墙体呈梯田状,因此排水通孔将水排放到另一个种植槽内,恶性循环,导致种植槽内的水分过多进而不利于植物的生长。



技术实现要素:

本实用新型的目的是提供一种景观挡土墙,具有将种植槽内的多余水分排出以利于植物生长的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的:一种景观挡土墙,包括固定于土堆上的墙体、固定于墙体中的第一排水管和位于墙体与土堆之间的反滤层,所述墙体呈梯田状,所述墙体内设有蓄水池,所述墙体各个阶梯上均开设有种植槽,所述种植槽槽底连接有第一出水管,所述第一出水管远离种植槽的一端与蓄水池连通,所述种植槽槽壁上连接有第二出水管,所述第二出水管远离种植槽的一侧与第一出水管连通。

通过采用上述技术方案,种植槽内蓄积雨水时,种植槽槽底的第一出水管将种植槽内的雨水排出,避免植物的根系长期浸在水中,从而影响植物的生长,将第一出水管与蓄水池连通,使得第一出水管排出的水进入蓄水池,蓄水池将排出的水蓄积起来,避免水的浪费,第二出水管的设置将刚刚进入种植槽内的水从种植槽内排出,减少进入土壤内的雨水,将从第二出水管排出的水通过第一出水管排放到蓄水池内,避免水资源的浪费,同时避免种植槽内的雨水流到相邻阶梯上的种植槽内,加快种植槽内的水的排出,利于植物的生长。

本实用新型进一步设置为:所述墙体内设有与蓄水池连通的若干抽水管,所述抽水管远离蓄水池的一端延伸出墙体的各个阶梯并朝向种植槽,所述抽水管上设有抽水泵。

通过采用上述技术方案,抽水管将蓄水池内的水通过水泵抽出,抽水管将水输送到种植槽的上端,在种植槽内的植物缺水时,抽水管将蓄水池内的水抽到种植槽内,用于灌溉植物。

本实用新型进一步设置为:所述蓄水池的池壁上设有排水口,所述排水口上设有第二排水管,所述第二排水管上设有开关阀。

通过采用上述技术方案,当蓄水池内的水过多时,蓄水池内的水通过排水口将水排出,保证第一出水管内的水能够持续进入蓄水池内,进而保证种植槽内的水的排出,第二排水管用于排出蓄水池内的水,在第二排水管上设置开关阀,便于根据需要将第二排水管打开,操作方便。

本实用新型进一步设置为:所述蓄水池内设有封闭蓄水池的带通孔的支撑板,所述支撑板背离蓄水池的池底的一侧设有第一无纺布层,所述第一无纺布层背离支撑板的一侧设有过滤层,所述第一出水管的出水口位于蓄水池内的支撑板的上端,所述抽水管的进水口位于蓄水池内支撑板的下端。

通过采用上述技术方案,支撑板支撑过滤层,使得进入蓄水池内的水通过过滤层过滤,支撑板上通孔的设置用于将支撑板上的水过滤到支撑板下端,第一无纺布层的设置避免水将过滤层内的过滤物质通过支撑板上的通孔流到支撑板下端,同时也起到过滤水的作用,此时将第一出水管的出水口位于支撑板上端,便于蓄水池内的水的通入,抽水管的进水口位于蓄水池内支撑板的下端,使得抽水管内的水中不含有较大的杂质,避免抽水管的堵塞,利于抽水管内水的输送。

本实用新型进一步设置为:所述第一出水管和第二出水管的进水口设有过滤网。

通过采用上述技术方案,过滤网的设置避免从种植槽内流出的水中的杂质将第一出水管和第二出水管堵塞,进而不利于第一出水管和第二出水管内的水的排出,此外过滤网也对进入蓄水池内的水进行初步过滤。

本实用新型进一步设置为:所述种植槽远离墙体一侧的槽壁上设有若干透水孔,所述种植槽内壁上设有封闭透水孔的第二无纺布层。

通过采用上述技术方案,透水孔的设置增大了种植槽内水的排出,第二无纺布层的设置减小了种植槽内物质随着水流而排出种植槽,保证种植槽内植物的正常生长。

本实用新型进一步设置为:所述种植槽远离墙体一侧的槽壁上设有向种植槽槽口方向延伸的挡板。

通过采用上述技术方案,挡板的设置便于阻挡一部分雨水,使其不进入种植槽内,减小了进入种植槽内的水。

本实用新型进一步设置为:所述挡板从种植槽的槽壁开始向上倾斜。

通过采用上述技术方案,将挡板从种植槽的槽壁开始向上倾斜,便于挡板上的水从挡板上流下,避免挡板上的水流动种植槽内。

综上所述,本实用新型具有以下有益效果:种植槽内第一出水管和第二出水管的设置便于将种植槽内多余的水排放到蓄水池,抽水管将蓄水池内的水抽到各个种植槽上,便于将蓄水池内的水传输到种植槽内用于灌溉,将种植槽内过多的水排出的同时,也将水资源收集起来,用于再次灌溉,节约水资源。

附图说明

图1是实施例1的用于体现第一排水管的结构示意图;

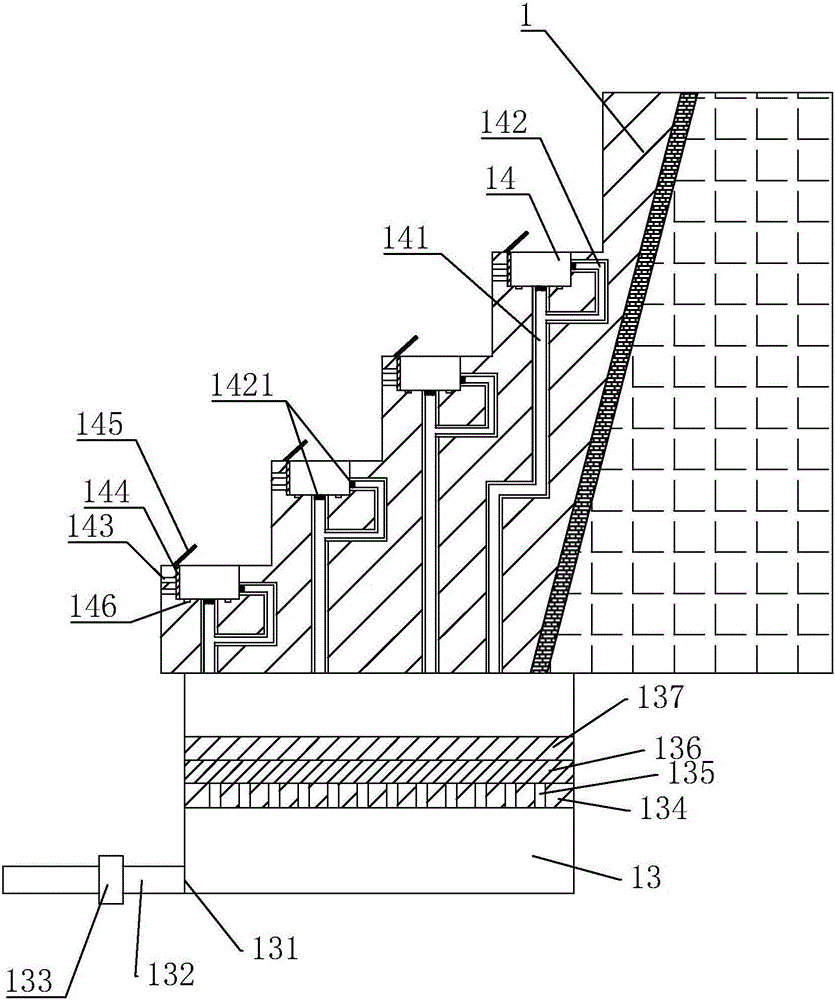

图2是实施例1的用于体现第一出水管和第二出水管的结构示意图;

图3是实施例2的结构示意图。

图中,1、墙体;11、第一排水管;12、反滤层;13、蓄水池;131、排水口;132、第二排水管;133、开关阀;134、支撑板;135、通孔;136、第一无纺布层;137、过滤层;14、种植槽;141、第一出水管;142、第二出水管;1421、过滤网;143、透水孔;144、第二无纺布层;145、挡板;146、集水槽;15、抽水管;151、抽水泵。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例1:一种景观挡土墙,参照图1和图2,包括固定在土堆上的墙体1,固定于墙体1中的第一排水管11和位于墙体1与土堆之间的反滤层12,将墙体1呈梯田状设置,在各个阶梯上均设有种植槽14,在种植槽14内填充有生物基质,给植物生长提供营养物质,保证植物的生长,在墙体1内设有蓄水池13,蓄水池13位于地面以下,在蓄水池13内设有封闭蓄水池13的带通孔135的支撑板134,支撑板134背离蓄水池13的池底的一侧从下至上依次设有第一无纺布层136、过滤层137,用于过滤进入蓄水池13内的水,此时将种植槽14槽底连接有第一出水管141,第一出水管141远离种植槽14的一端与蓄水池13连通,且第一出水管141的出水口位于蓄水池13内的支撑板134的上端,便于将种植槽14槽底的水排放到蓄水池13上端经过滤层137过滤,种植槽14槽壁上连通有第二出水管142,第二出水管142远离种植槽14的一侧与第一出水管141连通,第二出水管142的进水口位于种植槽14内生物基质的上端的槽壁处,便于将刚刚进入种植槽14内的水从种植槽14内排出,减少进入生物基质内的雨水,避免种植槽14内水的蓄积,利于植物的生长。

参照图2,同时在第一出水管141和第二出水管142的进水口设有过滤网1421,过滤网1421的设置避免从种植槽14内流出的水中的杂质将第一出水管141和第二出水管142堵塞,进而不利于第一出水管141和第二出水管142内的水的排出,也对进入蓄水池13内的水进行初步过滤,此外在蓄水池13的池壁上设有排水口131,排水口131位于蓄水池13内支撑板134下端的池壁上,当蓄水池13内的水过多时,蓄水池13内的水通过排水口131将水排出,保证第一出水管141内的水能够持续进入蓄水池13内,在排水口131上设有第二排水管132,用于排出蓄水池13内的水,第二排水管132上设有开关阀133,便于根据需要将第二排水管132打开,操作方便。

参照图2,为了加快种植槽14内水的排出,在种植槽14远离墙体1一侧的槽壁上设有若干透水孔143,种植槽14内壁上设有封闭透水孔143的第二无纺布层144,第二无纺布层144减小了种植槽14内物质随着水流而排出种植槽14,保证种植槽14内植物的正常生长;在种植槽14远离墙体1一侧的槽壁上设有向种植槽14槽口方向延伸的挡板145,挡板145从种植槽14的槽壁开始向上倾斜,挡板145阻挡了一部分水进入种植槽14内,使挡板145上的水不进入种植槽14内,减小了进入种植槽14内的水,倾斜设置的挡板145加快了挡板145上水的流动。

参照图2,为了避免种植槽14内水快速排出而不利于植物吸收时,在种植槽14槽底设有若干集水槽146。

具体操作过程:当雨水落到种植槽14内时,首先通过挡板145将一部分雨水挡在种植槽14外,然后进入种植槽14内的雨水,一部分被第二出水管142排出,一部分通过透水孔143流出,一部分通过种植槽14的槽底第一出水管141排出,第一出水管141将雨水排到蓄水池13上端,经过蓄水池13内的过滤层137过滤,进而通过支撑板134上的通孔135流到蓄水池13的池底,当蓄水池13内水过多时打开开关阀133,将蓄水池13内的水通过第二排水管132排出,利于第一出水管141内水的排放。

实施例2:一种景观挡土墙,与实施例1不同之处在于,参照图3,墙体1内设有与蓄水池13连通的若干抽水管15,抽水管15上设有抽水泵151,抽水管15将蓄水池13内的水通过水泵抽出,便于将蓄水池13内的水再次利用,抽水管15远离蓄水池13的一端延伸出墙体1的各个阶梯并朝向种植槽14,在种植槽14内的植物缺水时,抽水管15将蓄水池13内的水抽到种植槽14内,用于灌溉植物,将抽水管15的进水口位于蓄水池13内支撑板134的下端,使得抽水管15内的水中不含有较大的杂质,避免抽水管15的堵塞,利于抽水管15内水的输送。

本具体实施例仅仅是对本实用新型的解释,其并不是对本实用新型的限制,本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改,但只要在本实用新型的权利要求范围内都受到专利法的保护。
