一种人工湖衬里层的制作方法

本实用新型涉及人工湖施工技术领域，特别涉及一种人工湖衬里层。

(二)

背景技术：

人工湖一般是人们有计划、有目的挖掘出来的一种湖泊，非自然环境下产生的，包括景观湖和大型的水库。和天然湖泊不同，人工湖体现了人类利用和改造自然的智慧。

在人工湖施工过程中，为防止生态系统的持续退化，保护和节约水资源，特别是在北方水资源严重短缺、地下水不断下降的地区，人工湖必需采取综合的节水与补水措施，以防止湖水的过度渗漏，这就是困扰着许多环保专家和建筑专家的湖底防渗处理工程。

目前，大多数是采用铺设防渗膜的方法来做湖底防渗工程，以阻碍天然地层中地下水的下渗过程，然而现有人工湖的防渗层结构简单，土壤颗粒间的排斥力大，易吸水，湖内的水易渗漏和流失，无法达到预期的防渗目的，生态环保效应差。

(三)

技术实现要素：

本实用新型为了弥补现有技术的不足，提供了一种结构合理、设计科学、湖内的水不易渗漏和流失、防渗效果优异的人工湖衬里层，解决了现有技术中存在的问题。

本实用新型是通过如下技术方案实现的：

一种人工湖衬里层，包括混凝土垫层，在混凝土垫层的上方铺设第一砂土垫层，在第一砂土垫层上方铺设防水卷材层，在防水卷材层上方铺设第二砂土垫层，在第二砂土垫层上方铺设警示层，在警示层上方铺设砂砾层，在砂砾层上方铺设土工布，在土工布上方铺设种植土层。

所述混凝土垫层为75mm厚C20素混凝土垫层；所述第一砂土垫层为270-330mm厚第一砂土垫层；所述防水卷材层为HDPE防水卷材层；所述第二砂土垫层为170-230mm厚第二砂土垫层；所述警示层为聚乙烯网状隔离物料层；所述砂砾层为270-330mm厚砂砾层；所述土工布的规格为400g/m²；所述种植土层为470-530mm厚种植土层。

所述第一砂土垫层、第二砂土垫层和砂砾层的相对密实度为90％；所述聚乙烯网状隔离物料层为橙色聚乙烯网状隔离物料。

本实用新型的有益效果是：该人工湖衬里层通过上述结构设计，能保持湖内的水不被渗漏和流失，防渗效果优异；将该人工湖衬里层应用于人工湖的防渗处理结构中，保证了人工湖施工后的湖水及湖周围生态系统的平衡，获得了更生态更环保的人文景观。

(四)附图说明

下面结合附图对本实用新型作进一步的说明。

图1为本实用新型的结构示意图；

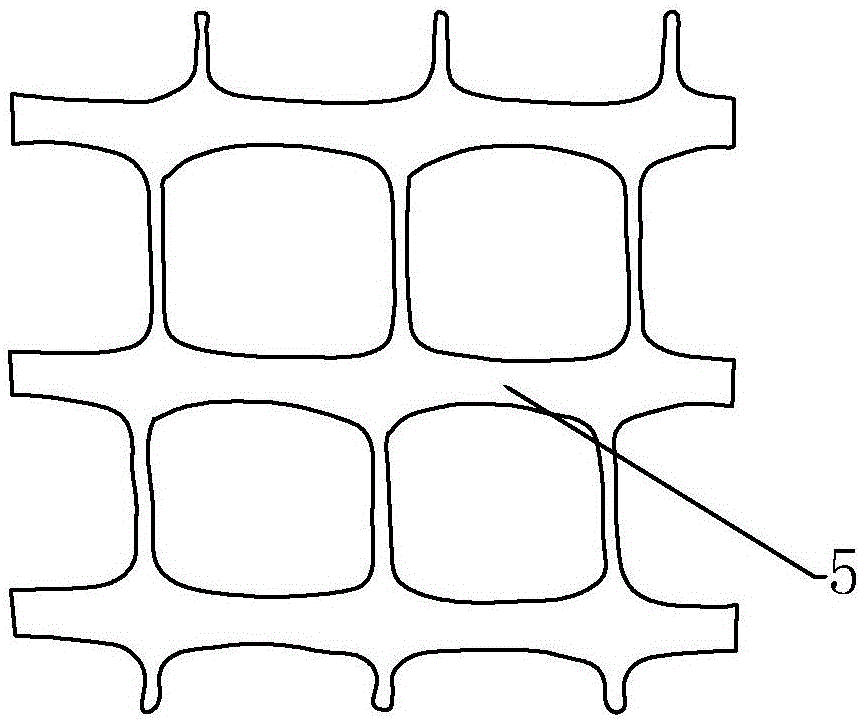

图2为图1中警示层的结构示意图。

图中，1混凝土垫层，2第一砂土垫层，3防水卷材层，4第二砂土垫层，5警示层，6砂砾层，7土工布，8种植土层。

(五)具体实施方式

为能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本实用新型进行详细阐述。

实施例1

如附图1-2所示，该人工湖衬里层包括混凝土垫层1，在混凝土垫层1的上方铺设第一砂土垫层2，在第一砂土垫层2上方铺设防水卷材层3，在防水卷材层3上方铺设第二砂土垫层4，在第二砂土垫层4上方铺设警示层5，在警示层5上方铺设砂砾层6，在砂砾层6上方铺设土工布7，在土工布7上方铺设种植土层8。

所述混凝土垫层1为75mm厚C20素混凝土垫层；所述第一砂土垫层2为300mm厚第一砂土垫层；所述防水卷材层3为HDPE防水卷材层；所述第二砂土垫层4为200mm厚第二砂土垫层；所述警示层5为聚乙烯网状隔离物料层；所述砂砾层6为300mm厚砂砾层；所述土工布7的规格为400g/m²；所述种植土层8为500mm厚种植土层。

所述第一砂土垫层2、第二砂土垫层4和砂砾层6的相对密实度为90％；所述聚乙烯网状隔离物料层为橙色聚乙烯网状隔离物料。

上述人工湖衬里层的施工方法，包括如下操作步骤：

(1)混凝土垫层的铺设

在混凝土垫层施工区域内完全清除所有湖水，对场内的杂物按设计要求进行清除，特别是对尖石、树根等杂物要彻底清理干净，基面不允许有局部凹凸现象，清理好的基面要用夯锤或夯板夯紧，使之密实平整，对所有杂物要清理干净，场地满足要求后，铺设混凝土垫层，垫层材料在夯实前不得没于积水中；

(2)HDPE膜防渗卷材层的铺设

a、在步骤(1)混凝土垫层的上方铺设相对密实度达90％的中砂和粗砂作为第一砂土垫层；第一砂土垫层应以低对地压力器械铺设；

b、在铺设完毕的第一砂土垫层上方继续铺设HDPE防水卷材；在铺设HDPE防水卷材前应对卷材外观质量进行开包检查，记录并修补已发现的机械损伤和生产创伤、孔洞、折损等缺陷。然后根据有关规范要求于75mm厚的素混凝土垫层上进行卷材铺设，采取适当措施防止防渗卷材被杂物刺破。

c、在铺设完毕的HDPE防水卷材上方继续铺设第二砂土垫层，第二砂土垫层应以低对地压力器械铺设；整个铺设过程须剔除杂物，防止HDPE防水卷材被刺破；

d、在第二砂土垫层上方继续铺设橙色聚乙烯网状隔离物料警示层；

e、在铺设完毕的橙色聚乙烯网状隔离物料警示层上方继续铺设相对密实度达90％的30-40mm卵石砂砾，整个铺设过程须剔除杂物，防止HDPE防水卷材被刺破；

(3)土工布的铺设

在铺设完毕的砂砾上方继续按要求铺设400g/m²的土工布；土工布接缝以热焊/熔连接，焊缝搭接宽度不小于10cm，土工布与周边结构物连接应采用膨胀螺栓和钢板压条锚固，连接部分要涂刷乳化沥青(厚2mm)，以防该处发生渗漏；在铺设完毕的土工布上方铺设种植土层，施工完毕。

上述人工湖衬里层在人工湖施工中的应用，能保持湖内的水不被渗漏和流失，防渗效果优异，保证了人工湖施工后的湖水及湖周围生态系统的平衡，获得了更生态更环保的人文景观。

实施例2

如附图1-2所示，如实施例1的人工湖衬里层，所不同的是，所述第一砂土垫层为270mm厚第一砂土垫层；所述防水卷材层为HDPE防水卷材层；所述第二砂土垫层为170mm厚第二砂土垫层；所述砂砾层为270mm厚砂砾层；所述种植土层为470mm厚种植土层。

上述人工湖衬里层的施工方法和应用同实施例1。

实施例3

如附图1-2所示，如实施例1的人工湖衬里层，所不同的是，所述第一砂土垫层为330mm厚第一砂土垫层；所述第二砂土垫层为230mm厚第二砂土垫层；所述砂砾层为330mm厚砂砾层；所述种植土层为530mm厚种植土层。

上述人工湖衬里层的施工方法和应用同实施例1。

本实用新型未详述之处，均为本技术领域技术人员的公知技术。最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
