一种市政用安全防跌落防盗井盖的制作方法

本实用新型涉及市政道路施工技术领域，具体是一种市政用安全防跌落防盗井盖。

背景技术：

随着城市建设的快速发展，城市内管道越来越密布，市政检查井也成电缆人井或通讯人井，为了方便检修需要一定距离设置检查井便于管道线路的维护和保养，现有的检查井通常用井盖覆盖，但是常常发生井盖被盗的，井盖丢失后或破损后，容易导致行人跌落，造成伤害或伤亡事故，面对井盖的防盗及防跌落进行功能改进，现有的井盖还是难以满足要求，导致井盖的使用不便。

技术实现要素：

本实用新型的目的在于提供一种市政用安全防跌落防盗井盖，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种市政用安全防跌落防盗井盖，包括锁舍、锁柱、防跌落挡圈、井盖座和防护井盖，所述井盖座中部设有下水井口，下水井口上侧的井盖座内设有第二台阶，第二台阶上侧设置有第二井壁，第二井壁上侧设有第一台阶，第一台阶上侧设有第一井壁，所述第一井壁上侧通过轴销连接防护井盖，防护井盖底部通过若干根连接杆连接固定圈，所述防护井盖另一侧开设有通孔，通孔设有锁柱，锁柱上端设有锁孔，锁孔上覆盖有密封盖，锁柱下端连接齿轮盒，齿轮盒内的锁柱上安装有主动齿轮，主动齿轮侧面连接传动齿轮，传动齿轮侧面连接从动齿轮，从动齿轮安装在旋转轴，旋转轴下端穿出齿轮盒连接偏心轮，偏心轮侧面设有档杆，档杆下端焊接在顶杆上，顶杆后端设有弹簧导柱，弹簧导柱上套设有弹簧，弹簧设置在导套内，顶杆前端延伸出井盖座连接锁舍，所述第二台阶上设有卡爪，卡爪通过连接臂连接防跌落挡圈。

作为本实用新型进一步的方案：所述锁舍上端面设置为弧形面。

作为本实用新型进一步的方案：所述锁舍端部设置在固定圈内侧。

作为本实用新型进一步的方案：所述跌落挡圈设置在下水井口内，防跌落挡圈内焊接有若干平行设置的防跌落加强筋。

与现有技术相比，本实用新型的有益效果是：所述一种市政用安全防跌落防盗井盖，结构设计合理，操作使用方便，方便防护井盖的打开和闭合，锁固效果好，需要有专门的钥匙才可以打开防护井盖，具有很好的防盗效果，防跌落挡圈的设置避免人们从下水井口跌落，具有很好的保护效果，防跌落效果好，大大降低行人所受到的伤害，提高了使用的安全性。

附图说明

图1为本实用新型的结构示意图。

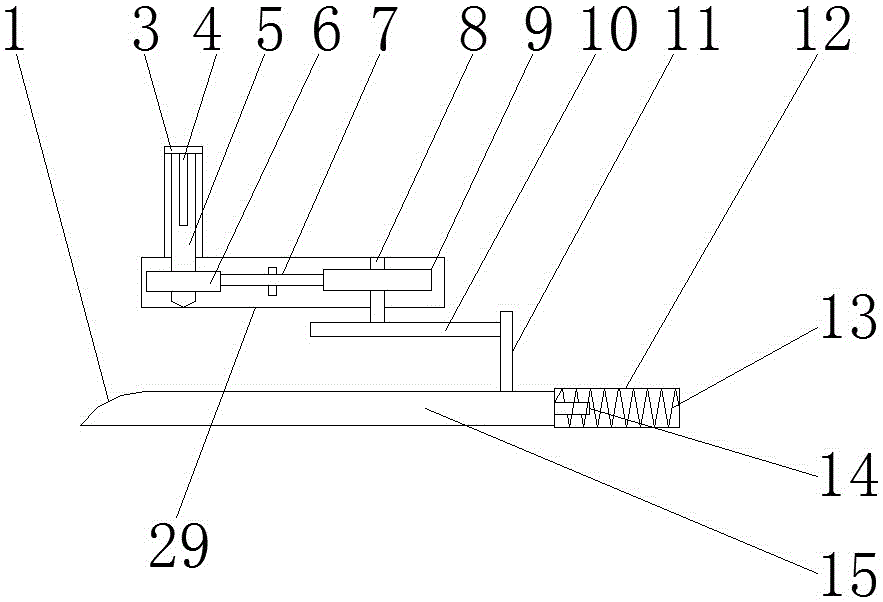

图2为本实用新型中锁柱的结构示意图。

图3为本实用新型中防护井盖的结构示意图。

图中：1-锁舍、2-通孔、3-密封盖、4-锁孔、5-锁柱、6-主动齿轮、7-传动齿轮、8-旋转轴、9-从动齿轮、10-偏心轮、11-档杆、12-导套、13-弹簧、14-弹簧导柱、15-顶杆、16-第一台阶、17-第二台阶、18-防跌落挡圈、19-下水井口、20-连接臂、21-卡爪、22-第二井壁、23-第一井壁、24-井盖座、25-轴销、26-连接杆、27-防护井盖、28-固定圈、29-齿轮盒、30-防跌落加强筋。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种市政用安全防跌落防盗井盖，包括锁舍1、锁柱5、防跌落挡圈18、井盖座24和防护井盖27，所述井盖座24中部设有下水井口19，下水井口19上侧的井盖座24内设有第二台阶17，第二台阶17上侧设置有第二井壁22，第二井壁22上侧设有第一台阶16，第一台阶16上侧设有第一井壁23，所述第一井壁23上侧通过轴销25连接防护井盖27，防护井盖27底部通过若干根连接杆26连接固定圈28，所述防护井盖27另一侧开设有通孔2，通孔2设有锁柱5，锁柱5上端设有锁孔4，锁孔4上覆盖有密封盖3，锁柱5下端连接齿轮盒29，齿轮盒29镶嵌在井盖座24内，齿轮盒29内的锁柱5上安装有主动齿轮6，主动齿轮6侧面连接传动齿轮7，传动齿轮7侧面连接从动齿轮9，从动齿轮9安装在旋转轴8，旋转轴8下端穿出齿轮盒29连接偏心轮10，偏心轮10侧面设有档杆11，档杆11下端焊接在顶杆15上，顶杆15后端设有弹簧导柱14，弹簧导柱14上套设有弹簧13，弹簧13设置在导套12，顶杆15前端延伸出井盖座24连接锁舍1，锁舍1上端面设置为弧形面，所述锁舍1端部设置在固定圈28内侧，所述第二台阶17上设有卡爪21，卡爪21通过连接臂20连接防跌落挡圈18，防跌落挡圈18设置在下水井口19内，防跌落挡圈18内焊接有若干平行设置的防跌落加强筋30。

使用时，打开密封盖3将专用钥匙插入锁孔4内拧动旋转锁柱5，锁柱5底部的主动齿轮6旋转带动传动齿轮7旋转，传动齿轮7旋转带动从动齿轮9及旋转轴8旋转，旋转轴8旋转驱动偏心轮10旋转，偏心轮10旋转时会向后推动档杆11，档杆11带动顶杆15及弹簧导柱14向后挤压弹簧13，弹簧导柱14滑动至导套12内，顶杆15端部的锁舍1收缩至井盖座24，锁舍1与固定圈28分离，向上搬动防护井盖27即可将防护井盖27打开，下水井口19内的防跌落挡圈18避免防护井盖27打开时人们从下水井口19跌落，具有很好的保护效果，因此需要有专门的钥匙才可以打开防护井盖27，也具有很好的防盗效果。

本实用新型的工作原理是：所述一种市政用安全防跌落防盗井盖，结构设计合理，操作使用方便，方便防护井盖27的打开和闭合，锁固效果好，需要有专门的钥匙才可以打开防护井盖27，具有很好的防盗效果，防跌落挡圈18的设置避免人们从下水井口19跌落，具有很好的保护效果，防跌落效果好，大大降低行人所受到的伤害，提高了使用的安全性。
