一种插入式连板桩制造方案的制作方法

本发明涉及一种连板桩制造方案，特别是一种插入式连板桩制造方案。

背景技术：

现有技术的桩体与桩体的连接都是采用直缝连接的方式实施的，此直缝连接的桩体连接方式不能使多个桩体连接成为一个整体。

技术实现要素：

本发明提供了一种通过带有连板的菱形管将连板桩连接成一个整体的一种插入式连板桩制造方案。

本发明是通过如下技术方案实现的：

一种插入式连板桩制造方案，实施此方案所需设备包括静力压桩机和连板桩制造装置。

连板桩制造装置的结构包括：钻臂下端固定有一个端盖，端盖的前下端固定有一个立板，端盖的后下端固定有一个立板，两个立板的下端分别固定于上部的一个横板；上部的横板、左部的横板以及右部的横板共同将圆形钢套二、圆形钢套四以及圆形钢套六固定，圆形钢套四位于中间位置，圆形钢套二以及圆形钢套六辅臂位于圆形钢套四的两边；圆形钢套二的外圈设有圆形钢套一，圆形钢套一的内圈固定内齿套一，圆形钢套一的外圈安装多个梯形切刀；圆形钢套四的外圈设有圆形钢套三，圆形钢套三的内圈固定有内齿套二，圆形钢套三的外圈安装多个鱼尾切刀；圆形钢套六的外圈设有圆形钢套五，圆形钢套五的内圈固定有内齿套三，圆形钢套五的外圈安装多个梯形切刀；圆形钢套二、圆形钢套四以及圆形钢套六的下部固定一个壳体，壳体内固定一条主轴，主轴上并列安装有齿套轮一、齿套轮二、齿套轮三，齿套轮一与内齿套一啮合，齿套轮二与内齿套二啮合，齿套轮三与内齿套三啮合；圆形钢套二的下半圆上、圆形钢套四的下半圆上以及圆形钢套六的下半圆上固定一个半圆形的弧形板，弧形板上设有一个盛土斗；两边的两个梯形切刀和中间的一个鱼尾切刀组成一个V槽。

连板桩制造装置的制造连板桩的工作过程为，钻臂施加向下的推力，齿套轮一的驱动机构驱动齿套轮一正转，齿套轮三的驱动机构驱动齿套轮三正转，齿套轮二的驱动机构驱动齿套轮二反转；齿套轮一通过啮合的内齿套一驱动圆形钢套一以及圆形钢套一上的多个梯形切刀正转，齿套轮三通过啮合的内齿套三驱动圆形钢套五以及圆形钢套五上的多个梯形切刀正转，齿套轮二通过啮合的内齿套二驱动圆形钢套三以及圆形钢套三上的多个鱼尾切刀反转，梯形切刀以及鱼尾切刀在旋转中将土体挖掘，土体经过上部的除土机构时，除土机构将梯形切刀以及鱼尾切刀上的土体清掉，土体落在盛土斗中，当盛土斗中的土体数量一定时，将连板桩制造装置提出孔外，进行卸土，卸土完成后盛土斗回位，重新进入孔内作业，由此成一定深度的孔，在孔中置入钢筋笼，浇筑混凝土成两端带有V槽的混凝土连板桩。

制造带有连板的菱形管与连板桩连接的工作过程为：首先制作多个左右两端分别带有两块连板的菱形管，在需要制造连板桩的轴线位置，用静力压桩机压入一定数量的带有连板的菱形管，每两个相邻的菱形管间隔一个连板桩的长度，随后用连板桩制造装置在每两个菱形管之间制造一个混凝土连板桩，使连板桩两端的V槽吻合于菱形管的棱角，菱形管左右两端的两个连板分别插入左右连板桩的两个夹缝中，其后在菱形管内浇筑混凝土，由此形成由带有连板的菱形管将多个连板桩连接在一起的连续连板桩结构。

本发明具有以下有益效果：

本发明通过带有连板的菱形管将多个连板桩连接在一起连续连板桩结构，用于基础工程抵挡土体应力的变化以及防止地下水的渗漏。

附图说明

下面结合附图对本发明作进一步的说明：

图1为连板桩制造装置的前视图；

图2为连板桩制造装置的后视图；

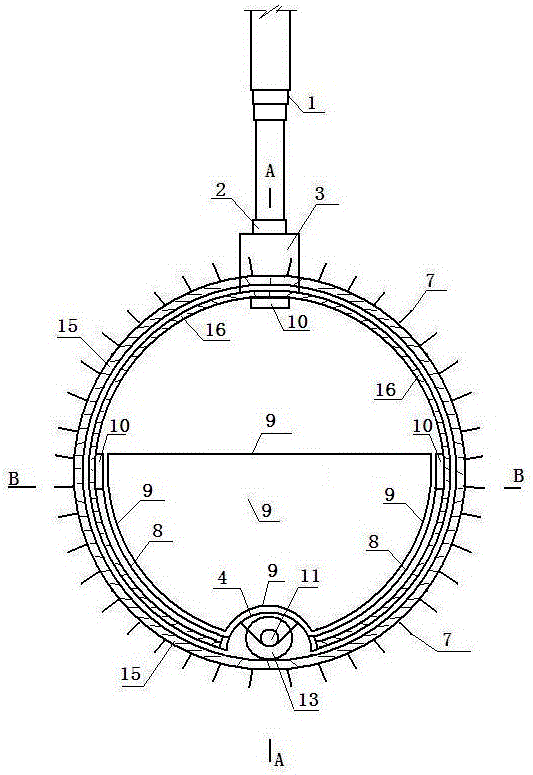

图3为图1的A—A视图；

图4为图1的B—B视图；

图5为一个带有连板的菱形管的横截面图和一个连板桩的横截面图。

图6为带有连板的菱形管与连板桩相互插接组成的插入式连板桩的平面图。

图中：1、钻臂，2、端盖，3、立板，4、壳体，5、圆形钢套一，6、圆形钢套二，7、梯形切刀，8、弧形板，9、盛土斗，10、横板，11、主轴，12、齿套轮一，13、齿套轮三，15、圆形钢套五，16、圆形钢套六，17、内齿套一，18、内齿套二，19、内齿套三，20、圆形钢套三，21、圆形钢套四，22、鱼尾切刀，23、齿套轮二。

具体实施方式

附图为本发明的一种具体实施例，该实施例所需设备包括静力压桩机和连板桩制造装置。

连板桩制造装置的结构包括：钻臂1下端固定有一个端盖2，端盖的前下端固定有一个立板3，端盖的后下端固定有一个立板3，两个立板的下端分别固定于上部的一个横板10；上部的横板10、左部的横板10以及右部的横板10共同将圆形钢套二6、圆形钢套四21以及圆形钢套六16固定，圆形钢套四位于中间位置，圆形钢套二以及圆形钢套六辅臂位于圆形钢套四的两边；圆形钢套二的外圈设有圆形钢套一5，圆形钢套一的内圈固定内齿套一17，圆形钢套一的外圈安装多个梯形切刀7；圆形钢套四的外圈设有圆形钢套三20，圆形钢套三的内圈固定有内齿套二18，圆形钢套三的外圈安装多个鱼尾切刀22；圆形钢套六的外圈设有圆形钢套五15，圆形钢套五的内圈固定有内齿套三19，圆形钢套五的外圈安装多个梯形切刀7；圆形钢套二、圆形钢套四以及圆形钢套六的下部固定一个壳体4，壳体内固定一条主轴11，主轴上并列安装有齿套轮一12、齿套轮二23、齿套轮三13，齿套轮一与内齿套一啮合，齿套轮二与内齿套二啮合，齿套轮三与内齿套三啮合；圆形钢套二的下半圆上、圆形钢套四的下半圆上以及圆形钢套六的下半圆上固定一个半圆形的弧形板8，弧形板上设有一个盛土斗9；两边的两个梯形切刀和中间的一个鱼尾切刀组成一个V槽。

连板桩制造装置的制造连板桩的工作过程为，钻臂施加向下的推力，齿套轮一的驱动机构驱动齿套轮一正转，齿套轮三的驱动机构驱动齿套轮三正转，齿套轮二的驱动机构驱动齿套轮二反转；齿套轮一通过啮合的内齿套一驱动圆形钢套一以及圆形钢套一上的多个梯形切刀正转，齿套轮三通过啮合的内齿套三驱动圆形钢套五以及圆形钢套五上的多个梯形切刀正转，齿套轮二通过啮合的内齿套二驱动圆形钢套三以及圆形钢套三上的多个鱼尾切刀反转，梯形切刀以及鱼尾切刀在旋转中将土体挖掘，土体经过上部的除土机构时，除土机构将梯形切刀以及鱼尾切刀上的土体清掉，土体落在盛土斗中，当盛土斗中的土体数量一定时，将连板桩制造装置提出孔外，进行卸土，卸土完成后盛土斗回位，重新进入孔内作业，由此成一定深度的孔，在孔中置入钢筋笼，浇筑混凝土成两端带有V槽的混凝土连板桩。

制造带有连板的菱形管与连板桩连接的工作过程为：首先制作多个左右两端分别带有两块连板的菱形管，在需要制造连板桩的轴线位置，用静力压桩机压入一定数量的带有连板的菱形管，每两个相邻的菱形管间隔一个连板桩的长度，随后用连板桩制造装置在每两个菱形管之间制造一个混凝土连板桩，使连板桩两端的V槽吻合于菱形管的棱角，菱形管左右两端的两个连板分别插入左右连板桩的两个夹缝中，其后在菱形管内浇筑混凝土，由此形成由带有连板的菱形管将多个连板桩连接在一起的连续连板桩结构。
