一种雨水箅子的制作方法

本实用新型涉及排水装备技术领域，具体为一种雨水箅子。

背景技术：

城市排水系统中，雨水口是地表径流雨水流入排水系统的入口，通过在雨水口设置雨水箅子，可实现对杂物的过滤，但在如公交站站点旁、大型商场周围及广场的雨水口，则会在雨水口发现大量丢弃的烟头，影响城市美观，而且丢弃的烟头由于长期堆积，也会对雨水口造成一定影响。

技术实现要素：

为此，本实用新型提出一种可收集烟头的雨水箅子，能够有效防止因人员素质不齐而向雨水口内扔烟头造成的污染，结构简单，安装方便。

本实用新型通过如下手段实现：

一种雨水箅子，包括有箅体，所述的箅体的中部开设有通孔，所述的箅体的中部下表面连接有固定框，所述的固定框的两侧分别对称连接有连通管，两所述的连通管与箅体之间分别设有加强筋，所述的固定框内设有烟头收集盒，所述的连通管的管口与相对应箅体一端连接有弧形漏水板。

优选地，所述的连通管为梯形状，连通管的下方端口为尖状，便于烟头滑入烟头收集盒内。

优选地，两所述的相对称的加强筋之间连接有钢杆，保证并增强箅体的支撑能力。

优选地，所述的烟头收集盒的两侧面分别开设有方孔，分别与相应的连通管对应。

优选地，所述的烟头收集盒的两端分别设有封盖，所述的烟头收集盒内部中间设有隔板，所述的烟头收集盒的两端侧面分别对称开设有方孔，所述的烟头收集盒通过通孔放置在固定框内。

本实用新型通过对称设有连通管连通烟头收集盒，并设置加强筋紧固增强箅体抗压能力，能够有效收集烟头，避免雨水口烟头堆积，能够整改市容，实用效果明显。

本实用新型结构简单，安装方便，简单实用，能够有效增强雨水箅子的抗压能力，且能够有效收集烟头，有效防止因人员素质不齐而向雨水口内扔烟头造成的视觉污染，整改市容。

附图说明：

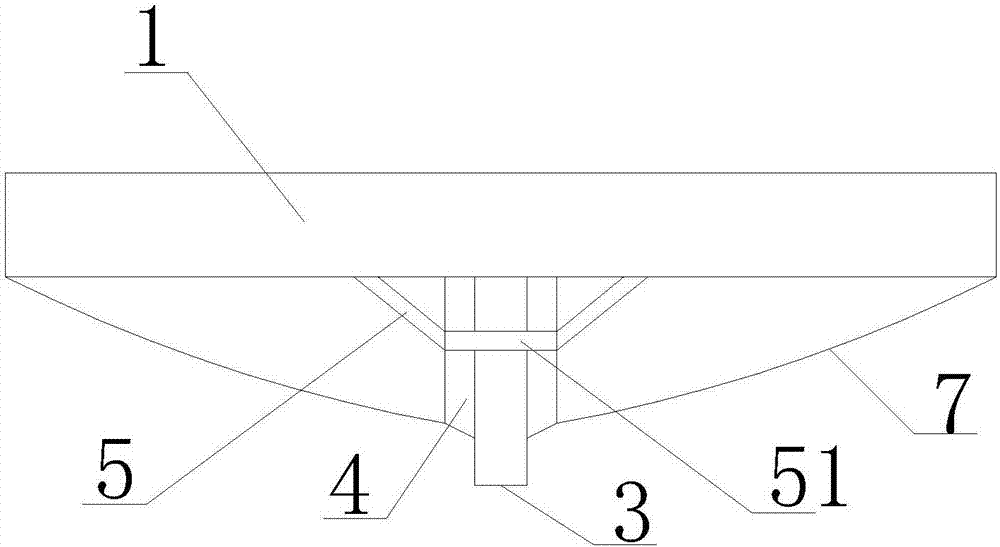

图1为本实用新型结构示意图；

图2为本实用新型结构示意图；

图3为本实用新型部分结构示意图。

具体实施方式：

为了使本领域的技术人员更好地理解本实用新型的技术方案，下面结合实施例对本实用新型作进一步说明：

一种雨水箅子，包括有箅体1，所述的箅体1的中部开设有通孔2，所述的箅体1的中部下表面连接有固定框3，所述的固定框3的两侧分别对称连接有连通管4，两所述的连通管4与箅体1之间分别设有加强筋5，所述的固定框3内设有烟头收集盒6，所述的连通管4的管口与相对应箅体1一端连接有弧形漏水板7。

优选地，所述的连通管4为梯形状，连通管4的下方端口为尖状，便于烟头滑入烟头收集盒6内。

优选地，两所述的相对称的加强筋5之间连接有钢杆51，保证并增强箅体1的支撑能力。

优选地，所述的烟头收集盒6的两侧面分别开设有方孔，分别与相应的连通管对应。

优选地，所述的烟头收集盒6的两端分别设有封盖61，所述的烟头收集盒6内部中间设有隔板62，所述的烟头收集盒6的两端侧面分别对称开设有方孔63，所述的烟头收集盒6通过通孔2放置在固定框3内。

以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。
