一种多功能市政工程转角指示灯的制作方法

本实用新型涉及市政工程的技术领域，特别是转角指示灯的技术领域。

背景技术：

在日常生活中，我们常常能在道路急转弯处，盘山公路以及看不到来路车的道路上看到转角镜，这些转角镜能帮助我们拓宽视野，让我们观察到是否有来车，然而一旦下雨或有有雾时，这些转角镜就会变得十分模糊，是我门不能很好的判断来车情况以及来车距离转角的距离，容易发生交通事故，为此，针对上述问题，有必要对转角镜进行改进和从新设计，使得转角公路行车更加安全方便，同时要使得新设计的装置要具备良好的多功能性。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种多功能市政工程转角指示灯，能够使不仅能进行信号灯指示，同时能进行语音提醒和摄像监控，减少转角公路交通事故。

为实现上述目的，本实用新型提出了一种多功能市政工程转角指示灯，包括安装杆、转角镜、左支杆、右支杆、中间支杆、左显示装置、左右显示装置、控制器和摄像头，所述安装杆上端设置有左支杆、右支杆和中间支杆，中间支杆外圆柱面上设置有若干转角镜固定孔，转角镜的滑套套设在中间支杆上，中间支杆上端设置有控制器和摄像头，摄像头位于控制器上方，控制器与摄像头设置有连接杆，摄像头后端设置有存储装置；所述左支杆上端设置有左显示装置，左显示装置上设置有左指示灯、左距离显示屏、第一距离传感器组和第一语音孔组；所述右支杆上端设置有右显示装置，右显示装置上设置有右指示灯、 右距离显示屏、第二距离传感器组和第二语音孔组。

作为优选，所述滑套上设置有固定孔，转角镜固定孔与固定孔内穿设有螺钉将转角镜固定在中间支杆上。

作为优选，所述左指示灯和左距离显示屏并排设置在左显示装置前侧，第一距离传感器组位于左指示灯和左距离显示屏的下方，所述第一语音孔组位于左指示灯和左距离显示屏的上方。

作为优选，所述右指示灯和右距离显示屏并排设置在右显示装置前侧，第二距离传感器组位于右指示灯和右距离显示屏下方，所述第二语音孔组位于右指示灯和右距离显示屏上方。

作为优选，所述左指示灯由一圈红色小灯泡和一圈绿色小灯泡交错构成，左指示灯的结构与右指示灯的结构相同。

作为优选，所述控制器分别与摄像头、左显示装置和右显示装置通过导线相连接。

本实用新型的有益效果：本实用新型通过将中间支杆上端设置有控制器和摄像头，可以对转角公路转角处进行实时监控和录像，一旦有事故发生，可以方便交警追责；左显示装置上设置有第一语音孔组，右显示装置上设置有第二语音孔组，可以对驾驶人员进行语音提示，与指示灯相结合，进一步降低交通事故发生的概率；本实用新型结构简单，功能多样，事故防范效果好，可以进行广泛推广和应用。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

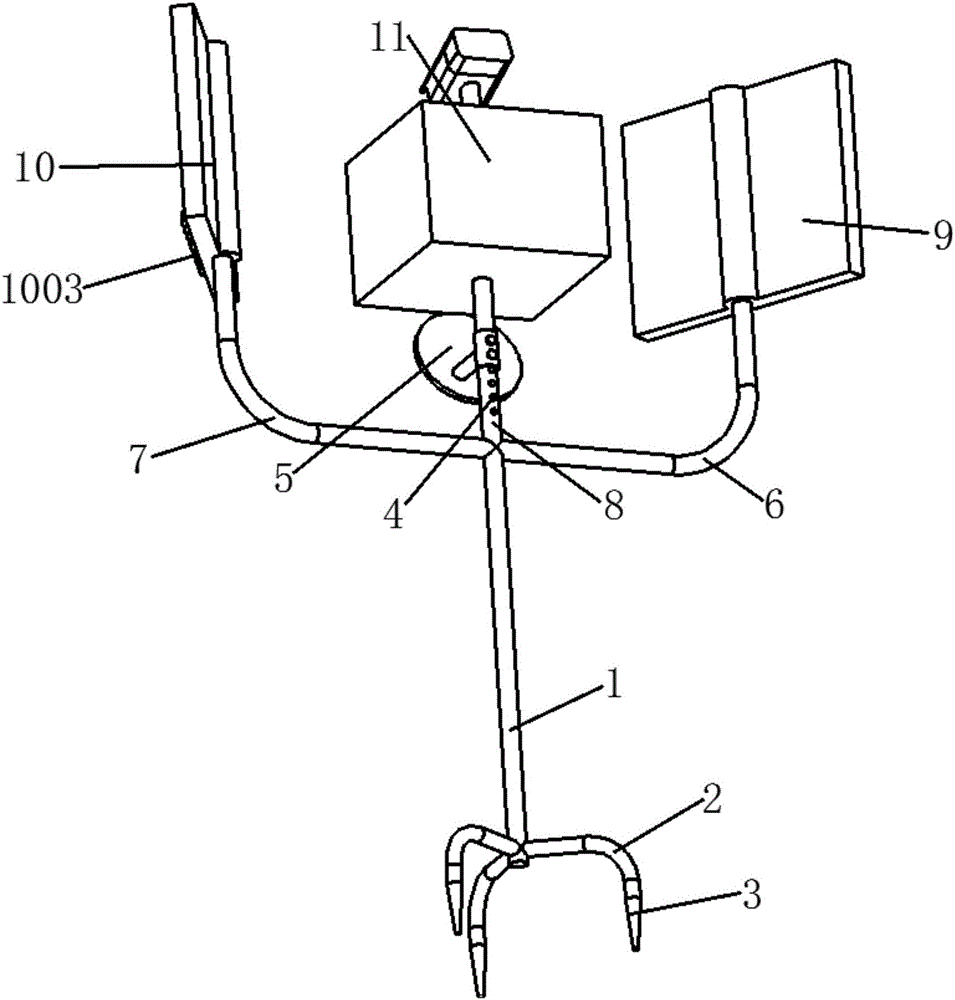

图1是本实用新型一种多功能市政工程转角指示灯的立体结构示意图；

图2是本实用新型一种多功能市政工程转角指示灯的另一立体结构示意图；

图3是本实用新型一种多功能市政工程转角指示灯的转角镜立体结构示意 图；

图4是本实用新型一种多功能市政工程转角指示灯的左指示灯结构示意图。

图中：1-安装杆、2-脚杆、3-刺尖、4-转角镜固定孔、5-转角镜、501-镜体、502-连接杆、503-滑套、504-固定孔、6-左支杆、7-右支杆、8-中间支杆、9-左显示装置、901-左指示灯、902-左距离显示屏、903-第一距离传感器组、904-第一语音孔组、10-右显示装置、1001-右指示灯、1002-右距离显示屏、1003-第二距离传感器组、1004-第二语音孔组、11-控制器、12-红色小灯泡、13-绿色小灯泡、14-摄像头、15-存储装置。

【具体实施方式】

参阅图1、图2、图3和图4，本实用新型一种多功能市政工程转角指示灯，包括安装杆1、转角镜5、左支杆6、右支杆7、中间支杆8、左显示装置9、左右显示装置10、控制器11和摄像头14，所述安装杆1上端设置有左支杆6、右支杆7和中间支杆8，中间支杆8外圆柱面上设置有若干转角镜固定孔4，转角镜5的滑套503套设在中间支杆8上，中间支杆8上端设置有控制器11和摄像头14，摄像头14位于控制器11上方，控制器11与摄像头14设置有连接杆，摄像头14后端设置有存储装置15；所述左支杆6上端设置有左显示装置9，左显示装置9上设置有左指示灯901、左距离显示屏902、第一距离传感器组903和第一语音孔组904；所述右支杆7上端设置有右显示装置10，右显示装置10上设置有右指示灯1001、右距离显示屏1002、第二距离传感器组1003和第二语音孔组1004；所述滑套503上设置有固定孔504，转角镜固定孔4与固定孔504内穿设有螺钉将转角镜5固定在中间支杆8上；所述左指示灯901和左距离显示屏902并排设置在左显示装置9前侧，第一距离传感器组903位于左指示灯901和左距离显示屏902的下方，所述第一语音孔组904位于左指示灯901 和左距离显示屏902的上方；所述右指示灯1001和右距离显示屏1002并排设置在右显示装置10前侧，第二距离传感器组1003位于右指示灯1001和右距离显示屏1002下方，所述第二语音孔组1004位于右指示灯1001和右距离显示屏1002上方；所述左指示灯901由一圈红色小灯泡12和一圈绿色小灯泡13交错构成，左指示灯901的结构与右指示灯1001的结构相同；所述控制器11分别与摄像头14、左显示装置9和右显示装置10通过导线相连接。

本实用新型工作过程：

本实用新型一种多功能市政工程转角指示灯在工作过程中，将安装杆1通过刺尖3固定到转角公路转角的位置，控制器11与电源相连同，将左显示装置9对准转角公路的其中一条，右显示装置10对准转角公路的另一条，当转角公路有来车时，第一距离传感器组903对其所对的车辆进行距离测试，第二距离传感器组1003对其所对的车辆进行距离测试，然后将数据发送给控制器11，控制器11对距离进行判断，当第一距离传感器组903测量的距离小于第二距离传感器组1003所测量的距离时，控制器11控制右距离显示屏1002显示出距离，右指示灯1001上的红色小灯泡12亮起，提示右显示装置10所对公路的来车注意避让，第二语音孔组1004发出语音提醒，加强提醒效果，同时左指示灯901上的绿色小灯泡13亮起，左距离显示屏902显示通行字样，反之，控制器11控制左距离显示屏902显示出来车的距离，左指示灯901上的红色小灯泡12亮起，提示左显示装置9所对公路的来车注意避让，第一语音孔组904发出语音提醒，加强提醒效果，同时右指示灯1001上的绿色小灯泡13亮起，右距离显示屏1002显示通行字样；当转角公路上只有一辆来车时，没有来车的距离远远小于有车的距离，然后控制器11按上述进行判断，公路转角处的位置，摄像头14对其进行摄像，并将数据存储到摄像头14后端的存储装置15内，方便交警 对肇事司机尽心追责，从而让驾驶人员能进行准确的判断，有效避免交通事故发生。

本实用新型通过将中间支杆8上端设置有控制器11和摄像头14，可以对转角公路转角处进行实时监控和录像，一旦有事故发生，可以方便交警追责；左显示装置9上设置有第一语音孔组904，右显示装置10上设置有第二语音孔组1004，可以对驾驶人员进行语音提示，与指示灯相结合，进一步降低交通事故发生的概率；本实用新型结构简单，功能多样，事故防范效果好，可以进行广泛推广和应用。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
