本发明涉及排水系统技术领域,尤其涉及一种桥梁排水系统。
背景技术:
随着科技的发展,人们的生活水平也逐渐提高,每逢假日都有很多人们前往度假区,而桥梁成为连接各地的重要设施,桥梁排水系统更是成为一座桥梁的安全保证,普通的排水系统,常常会因为暴雨天气排水量较大的问题导致排水系统故障,排水管道破裂,甚至有时会将排水管道入口堵塞,无法成功排水,随着时间的推移,这给桥梁带来了极大的损害,而一种桥梁排水系统能够解决这些问题。
技术实现要素:
本发明的目的是为了解决现有技术中存在的缺点,而提出的一种桥梁排水系统。
为了实现上述目的,本发明采用了如下技术方案:
一种桥梁排水系统,包括桥梁主体、桥梁排水管道和排水竖管,所述桥梁主体下方安装有固定柱,且固定柱下方安装有桥立柱,所述桥梁主体上方安装有桥梁防护栏,所述桥梁主体内部安装有桥梁排水管道,且桥梁排水管道内部安装有螺旋装置,所述桥梁排水管道下方安装有连接管,且连接管下方安装有排水竖管,所述排水竖管外部安装有排水系统固定器。
优选的,所述排水系统固定器外部安装有固定螺丝。
优选的,所述桥梁排水管道上方安装有滤窗。
优选的,所述桥梁排水管道中心处安装有注水漏斗。
优选的,所述螺旋装置外部安装有水舱。
本发明中,一种桥梁排水系统,在桥梁上安装了固定螺丝和排水系统固定器,能够极大程度的提高排水管道在使用时的安全性,并且保证了长时间工作和较高的使用寿命,安装的水舱和注水漏斗能够对螺旋装置进行注水,同时由螺旋装置改变水流速度和流向,减少管道的受压程度。
附图说明

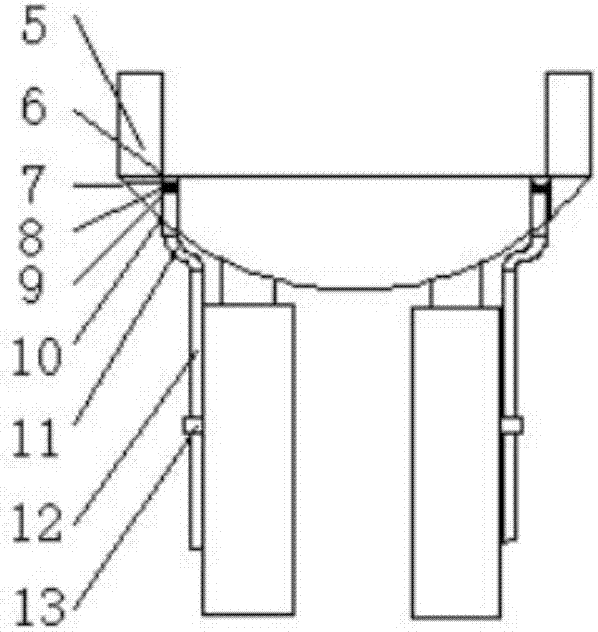

图1为本发明提出的一种桥梁排水系统的外部结构示意图;
图2为本发明提出的一种桥梁排水系统的内部结构示意图。
图中:1,桥梁主体、2,固定柱、3,桥立柱、4,固定螺丝、5,桥梁防护栏、6,滤窗、7,注水漏斗、8,水舱、9,螺旋装置、10,桥梁排水管道、11,连接管、12,排水竖管、13,排水系统固定器。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。
参照图1-2,本发明公开了一种桥梁排水系统,包括桥梁主体1、桥梁排水管道10和排水竖管12,桥梁主体1下方安装有固定柱2,且固定柱2下方安装有桥立柱3,桥梁主体1上方安装有桥梁防护栏5,桥梁主体1内部安装有桥梁排水管道10,且桥梁排水管道10内部安装有螺旋装置9,桥梁排水管道10下方安装有连接管11,且连接管11下方安装有排水竖管12,排水竖管12外部安装有排水系统固定器13,排水系统固定器13外部安装有固定螺丝4,桥梁排水管道10上方安装有滤窗6,桥梁排水管道10中心处安装有注水漏斗7,螺旋装置9外部安装有水舱8。
工作原理:当使用该种桥梁排水系统时,先将桥梁主体1上的固定螺丝4和排水系统固定器13稳固在固定柱2下方的桥立柱3上,桥梁防护栏5可以防止水流被车轮冲击到桥外并直接排入滤窗6下的注水漏斗7,被滤窗6过滤后,水流进入水舱8,再由螺旋装置9转动,改变水流流速和流向,形成螺旋状水流减少冲击力,同时通过安装在桥梁排水管道10中的连接管11流入排水竖管12,最后流到地面,整套装置完整运行。
以上所述,仅为本发明较佳的具体实施方式,但本发明的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本发明揭露的技术范围内,根据本发明的技术方案及其发明构思加以等同替换或改变,都应涵盖在本发明的保护范围之内。
