一种滚刷式道路清扫车的制作方法

本实用新型涉及一种滚刷式道路清扫车，属环卫清洁机械技术领域。

背景技术：

随着经济的快速发展，人民生活水平的逐步提高，大家对道路环境的要求也越来越高，道路卫生的清扫显得越来越重要。用传统的人工清扫方式保洁现在的道路，不仅工作量大，工作环境差，且劳动强度高，工作人员难招。为了解决这一问题，现一般城市都采用了清扫车，而现在的道路清扫车都为大型的，且采用的都是吸尘方式，该结构车的抽风机需要的功率大，存在能耗高，设备造价高，运行成本高，且工作时扬尘大，工作效率低，结构复杂等问题。另外，现有的道路清扫车对道路清扫的不干净，且对小街小巷不能进行清扫。

技术实现要素：

本实用新型的目的在于：针对上述现有道路清扫车的不足，提供一种结构简单，制造成本低，节约能源，既能对小街小巷进行清扫，又能对道路一次清扫后留下的少量灰尘进行二次清扫，提高道路清洁度的滚刷式道路清扫车。

本实用新型是通过如下的技术方案来实现上述目的的：

一种滚刷式道路清扫车，它由车架、湿式降尘罩、喷水管、边刷装置、主滚刷、接灰板、液压提升装置、传送带、二次清扫接灰斗、二次清扫滚刷、座椅、大垃圾斗、后灰斗、引导轮和承载轮构成，其特征在于：车架的前端部装有引导轮，车架的后端下部装有承载轮，车架下部从引导轮至承载轮之间依次装有边刷装置、主滚刷、接灰板、传送带和二次清扫接灰斗；边刷装置为两个，分别装在车架下部前端的两侧，主滚刷装在边刷装置的后面，主滚刷的后面装有接灰板，接灰板连接传送带，传送带的后面装有二次清扫接灰斗和二次清扫滚刷，二次清扫滚刷正对二次清扫接灰斗的开口；车架的上部装有座椅和大垃圾斗，大垃圾斗内装有电机和后灰斗，大垃圾斗通过传送带与接灰板连接。

所述的边刷装置和主滚刷的上部装有与车架底部连接的喷水管和液压提升装置。

所述的喷水管、边刷装置和主滚刷的上部设置有湿式降尘罩。

所述的电机通过传动装置与承载轮、边刷装置、主滚刷和二次清扫滚刷连接。

本实用新型与现有技术相比的有益效果在于：

该滚刷式道路清扫车采用了在边刷装置和主滚刷处设置防风罩的结构，解决了道路清扫车在清扫过程中由于风力过大时，会吹飞清扫时的灰尘垃圾的问题。另外，滚刷式道路清扫车还在边刷装置和主滚刷处设计了洒水结构，并在后面设计了二次清扫滚刷和二次清扫接灰斗，解决了在第一次清扫过程中留下的细灰难以清洁，且清扫时扬尘大的问题。该滚刷式道路清扫车结构简单、使用方便，既能对各种道路进行清扫，又能对道路一次清扫后留下的少量灰尘进行二次清扫，提高道路的清洁度，大大减轻了环卫工人的劳动强度。

附图说明

图1为一种滚刷式道路清扫车的主视结构示意图；

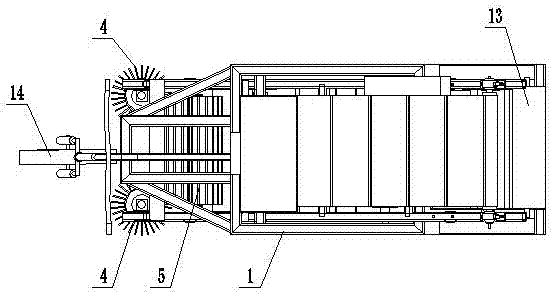

图2为一种滚刷式道路清扫车去掉大垃圾斗和湿式降尘罩后的俯视结构示意图；

图3为一种滚刷式道路清扫车的侧视结构示意图；

图4为一种滚刷式道路清扫车的立体结构示意图。

图中：1、车架，2、湿式降尘罩，3、喷水管，4、边刷装置，5、主滚刷，6、接灰板，7、液压提升装置，8、传送带，9、二次清扫接灰斗，10、二次清扫滚刷，11、座椅，12、大垃圾斗，13、后灰斗，14、引导轮，15、承载轮。

具体实施方式

该滚刷式道路清扫车由车架1、湿式降尘罩2、喷水管3、边刷装置4、主滚刷5、接灰板6、液压提升装置7、传送带8、二次清扫接灰斗9、二次清扫滚刷10、座椅11、大垃圾斗12、后灰斗13、引导轮14和承载轮15构成，车架1的前端部装有引导轮14，车架1的后端下部装有承载轮15，车架1的下部从引导轮14至承载轮15之间依次装有边刷装置4、主滚刷5、接灰板6、传送带8和二次清扫接灰斗9；所述的边刷装置4和主滚刷5的上部装有与车架1底部连接的喷水管3和液压提升装置7。边刷装置4为两个，分别装在车架1下部前端的两侧，主滚刷5装在边刷装置4的后面，主滚刷5的后面装有接灰板6，接灰板6连接传送带8，传送带8的后面装有二次清扫接灰斗9和二次清扫滚刷10，二次清扫滚刷10正对二次清扫接灰斗9的开口；车架1的上部装有座椅11和大垃圾斗12，大垃圾斗12内装有电机和后灰斗13，大垃圾斗12通过传送带8与接灰板6连接。所述的喷水管3、边刷装置4和主滚刷5的上部设置有湿式降尘罩2。所述的电机通过传动装置与承载轮15、边刷装置4、主滚刷5和二次清扫滚刷10连接。

该滚刷式道路清扫车使用时，电机带动承载轮15使清扫车前行，由引导轮14控制方向。在行走的同时，电机带动边刷装置4、主滚刷5和二次清扫滚刷旋转，边刷装置4对清扫车两边的道路进行清扫，主滚刷5对清扫车下面的道路进行清扫，主滚刷5并同时将边刷装置4和主滚刷5清扫的垃圾通过接灰板6和传送带8送入大垃圾斗12和后灰斗13内进行收集，大的垃圾进入大垃圾斗12内，灰尘垃圾进入后灰斗13内，完成清扫过程。

在边刷装置4和主滚刷5清扫的同时，二次清扫滚刷在主滚刷5的后面也进行清扫，将对道路一次清扫后留下的少量灰尘进行二次清扫，提高道路的清洁度，清扫的灰尘进入二次清扫接灰斗9进行收集。当大垃圾斗12、后灰斗13和二次清扫接灰斗9收集的垃圾满斗后即可取出倾倒。

为了在清扫过程中减少灰尘的污染，一是通过湿式降尘罩2对灰尘进行遮挡，二是通过喷水管3进行喷水减少灰尘的污染。若边刷装置4和主滚刷5对地面的清扫不够干净时，可以通过液压提升装置7对边刷装置4和主滚刷5的高度进行调节，以达到清扫干净度的要求。

以上所述只是本实用新型的较佳实施例而已，上述举例说明不对本实用新型的实质内容作任何形式上的限制，所属技术领域的普通技术人员在阅读了本说明书后依据本实用新型的技术实质对以上具体实施方式所作的任何简单修改或变形，以及可能利用上述揭示的技术内容加以变更或修饰为等同变化的等效实施例，均仍属于本实用新型技术方案的范围内，而不背离本实用新型的实质和范围。
