一种具有备用平转功能的桥梁转体支座的制作方法

本实用新型涉及转体桥梁技术领域，特别是涉及一种具有备用平转功能的桥梁转体支座。

背景技术：

随着国家经济的快速发展，交通事业得到了大力发展。由于一些地形或既有交通设施的影响，转体桥梁施工方法在桥梁建设中被越来越广泛的应用。与传统施工工艺相比，转体施工工艺具有不干扰交通、不间断通航、可跨深沟、河流、交通频繁的道路的特点，且施工快速、经济高效。

目前广泛使用的桥梁转体装置中包含转体支座、滑道、撑脚和临时砂箱。转体支座作为转体结构的核心构件，承担转体结构的主要重量，并起到中心转轴的作用，其具有唯一性和不可替代性。因此相比于其它构件，转体工程中对转体支座的安全可靠有更高的要求，一旦出现极端情况致使转体支座的转动结构失效，则会严重影响转体工程的进展，且无法补救。

技术实现要素：

本实用新型的目的是提供一种具有备用平转功能的桥梁转体支座，以解决上述现有技术存在的问题，用于满足转体结构失效时，转体工程的正常进行。

为实现上述目的，本实用新型提供了如下方案：

本实用新型提供了一种具有备用平转功能的桥梁转体支座，包括转体支座本体、预埋板、平面滑板和锁定装置，所述预埋板固定设置于所述转体支座本体下方，所述平面滑板固定设置在所述预埋板内部，所述转体支座本体设置在所述平面滑板上，所述转体支座本体通过所述锁定装置可拆卸连接于所述预埋板上。

优选的，所述锁定装置为螺栓，所述预埋板和所述转体支座本体上对应开设有螺纹孔，所述预埋板和所述转体支座本体通过所述螺栓可拆卸连接。

优选的，所述锁定装置为销，所述预埋板和所述转体支座本体上对应开设有销孔，所述预埋板和所述转体支座本体通过所述销可拆卸连接。

优选的，所述预埋板上开设有多个振捣孔和多个排气孔。

优选的，所述预埋板的材质为铸钢。

优选的，所述转体支座本体包括上球摆、球面滑板、密封装置和下球摆，所述上球摆用于与上承台混凝土连接，所述下球摆与所述预埋板可拆卸连接，所述上球摆与所述下球摆转动连接，所述球面滑板设置在所述下球摆上，所述密封装置设置在所述上球摆和所述下球摆之间。

优选的，所述上球摆顶面设置有径向肋板和环向肋板。

优选的，所述下球摆中心设置有销轴，所述上球摆中心设置有与所述销轴位置对应的销孔，所述销轴与所述销孔转动连接。

优选的，所述密封装置为密封圈。

本实用新型相对于现有技术取得了以下技术效果：

本实用新型提供了一种具有备用平转功能的桥梁转体支座，用于紧急情况下，转体支座本体无法正常转动时，通过拆掉预埋板与转体支座本体之间的锁定装置，使整个转体支座本体相对预埋板上的平面滑板转动，以确保转体结构失效时，转体工程的正常进行。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

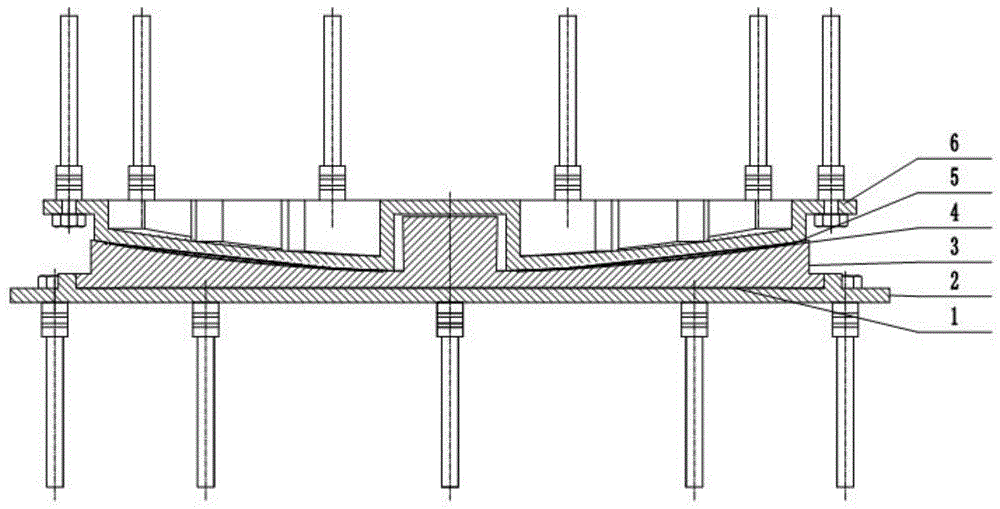

图1为本实用新型提供的具有备用平转功能的桥梁转体支座剖视图；

图2为图1中预埋板与转体支座本体的一种连接结构详图；

图3为图1中预埋板与转体支座本体的另一种连接结构详图；

其中：1-平面滑板，2-预埋板，3-下球摆，4-球面滑板，5-密封装置，6-上球摆，7-螺栓，8-销。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有付出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型的目的是提供一种具有备用平转功能的桥梁转体支座，以解决现有技术存在的问题，用于满足转体结构失效时，转体工程的正常进行。

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1～3所示：本实施例提供了一种具有备用平转功能的桥梁转体支座，包括转体支座本体、预埋板2、平面滑板1和锁定装置，预埋板2固定设置于转体支座本体下方，平面滑板1固定设置在预埋板2内部，转体支座本体设置在平面滑板1上，转体支座本体通过锁定装置可拆卸连接于预埋板2上，当转体支座本体无法转动时，可以通过拆掉预埋板2与转体支座本体之间的锁定装置，使整个转体支座本体相对预埋板2上的平面滑板1转动，从而能够满足转体结构失效时，转体工程的正常进行。

锁定装置为螺栓7，预埋板2和转体支座本体上对应开设有螺纹孔，预埋板2和转体支座本体通过螺栓7可拆卸连接。

锁定装置为销，预埋板2和转体支座本体上对应开设有销孔，预埋板2和转体支座本体通过销8可拆卸连接。

预埋板2上开设有多个振捣孔和多个排气孔，这样设置，有利于预埋板2下方的混凝土排气，保证预埋板2安装时，底部混凝土密实。

预埋板2的材质优选为铸钢。

转体支座本体包括上球摆6、球面滑板4、密封装置5和下球摆3，上球摆6用于与上承台混凝土连接，下球摆3与预埋板2可拆卸连接，上球摆6与下球摆3转动连接，球面滑板4设置在下球摆3上，密封装置5设置在上球摆6和下球摆3之间。

上球摆6顶面设置有径向肋板和环向肋板，用于增强上球摆6与上承台混凝土的结合强度。

下球摆3中心设置有销轴，上球摆6中心设置有与销轴位置对应的销孔，销轴与销孔转动连接。

密封装置5优选为密封圈。

本说明书中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想；同时，对于本领域的一般技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处。综上所述，本说明书内容不应理解为对本实用新型的限制。

技术特征：

1.一种具有备用平转功能的桥梁转体支座，其特征在于：包括转体支座本体、预埋板、平面滑板和锁定装置，所述预埋板固定设置于所述转体支座本体下方，所述平面滑板固定设置在所述预埋板内部，所述转体支座本体设置在所述平面滑板上，所述转体支座本体通过所述锁定装置可拆卸连接于所述预埋板上。

2.根据权利要求1所述的具有备用平转功能的桥梁转体支座，其特征在于：所述锁定装置为螺栓，所述预埋板和所述转体支座本体上对应开设有螺纹孔，所述预埋板和所述转体支座本体通过所述螺栓可拆卸连接。

3.根据权利要求1所述的具有备用平转功能的桥梁转体支座，其特征在于：所述锁定装置为销，所述预埋板和所述转体支座本体上对应开设有销孔，所述预埋板和所述转体支座本体通过所述销可拆卸连接。

4.根据权利要求1所述的具有备用平转功能的桥梁转体支座，其特征在于：所述预埋板上开设有多个振捣孔和多个排气孔。

5.根据权利要求1所述的具有备用平转功能的桥梁转体支座，其特征在于：所述预埋板的材质为铸钢。

6.根据权利要求1所述的具有备用平转功能的桥梁转体支座，其特征在于：所述转体支座本体包括上球摆、球面滑板、密封装置和下球摆，所述上球摆用于与上承台混凝土连接，所述下球摆与所述预埋板可拆卸连接，所述上球摆与所述下球摆转动连接，所述球面滑板设置在所述下球摆上，所述密封装置设置在所述上球摆和所述下球摆之间。

7.根据权利要求6所述的具有备用平转功能的桥梁转体支座，其特征在于：所述上球摆顶面设置有径向肋板和环向肋板。

8.根据权利要求6所述的具有备用平转功能的桥梁转体支座，其特征在于：所述下球摆中心设置有销轴，所述上球摆中心设置有与所述销轴位置对应的销孔，所述销轴与所述销孔转动连接。

9.根据权利要求6所述的具有备用平转功能的桥梁转体支座，其特征在于：所述密封装置为密封圈。

技术总结
本实用新型公开了一种具有备用平转功能的桥梁转体支座，涉及转体桥梁技术领域，包括：转体支座本体、预埋板、平面滑板和锁定装置，所述预埋板固定设置于所述转体支座本体下方，所述平面滑板固定设置在所述预埋板内部，所述转体支座本体设置在所述平面滑板上，所述转体支座本体通过所述锁定装置可拆卸连接于所述预埋板上。本实用新型解决了现有的转体支座的转动结构失效无法补救的技术问题，能够保证转体结构失效时，转体工程的正常进行。

技术研发人员：盛尚鹏;靳宗锐;侯立超;尹帅;李坤丰;栗伟;史本柏;王志维;谭生永;桂鉴臣;张兴;张书超;张建;蒋文希;刘凯
受保护的技术使用者：河北宝力工程装备股份有限公司;中铁工程设计咨询集团有限公司
技术研发日：2020.01.18
技术公布日：2020.10.30
