一种电缆钳的制作方法

本发明涉及一种电缆钳，属于电力工具技术领域。

背景技术：

​电缆钳是一种专门用于剪切电缆的剪钳，两刃交错，可以开合，现有的电缆钳分为手动式、棘轮式、液压式、电动式，其功能较为单一，且体积较大、结构复杂，维护不方便，工作时只能充当剪刀使用，为解决上述问题，特提供一种新的技术方案。

技术实现要素：

本发明的目的在于提供一种电缆钳，以解决上述背景技术中提出的问题。

为实现上述目的本发明采用以下技术方案：一种电缆钳，包括钳头和手柄，所述钳头前端开设有钳口，所述钳口上设置有固定夹块与活动夹块，所述固定夹块通过螺钉安装固定于钳口前端，所述活动夹块通过双面齿条安装于钳口后端，且活动夹块与双面齿条焊接在一起，所述双面齿条穿设于钳头后端内部，且双面齿条与活动夹块中间开设有过刀通槽，双面齿条上套设有螺母，所述手柄焊接于钳头后端，手柄上设置有传动螺杆、切刀片、加力杆与绝缘防滑手柄，所述传动螺杆通过轴承穿设于手柄内部，传动螺杆前端套设有螺纹套筒，所述切刀片焊接于螺纹套筒前端，所述加力杆穿设于传动螺杆后端，所述绝缘防滑手柄套设于手柄外侧。

优选的，所述固定夹块与活动夹块的工作面上开设有齿形凹槽。

优选的，所述双面齿条与螺母的公称直径、丝扣类型、螺距相等。

优选的，所述过刀通槽与切刀片的尺寸位置相对称。

优选的，所述传动螺杆与螺纹套筒的公称直径、丝扣类型、螺距相等。

与现有技术相比，本发明的有益效果是：本发明结构简单、功能齐全，固定夹块与活动夹块的工作面上开设有齿形凹槽，可轻松夹持螺丝与管件，双面齿条上套设有螺母，可轻松调节钳口尺寸，适用于不同型号螺丝与管件，螺纹套筒前端焊接有切刀片，可轻松操控切刀片直线往复运动切断电缆，绝缘防滑手柄可有效防止设备漏电时对工作人员造成伤害。

附图说明

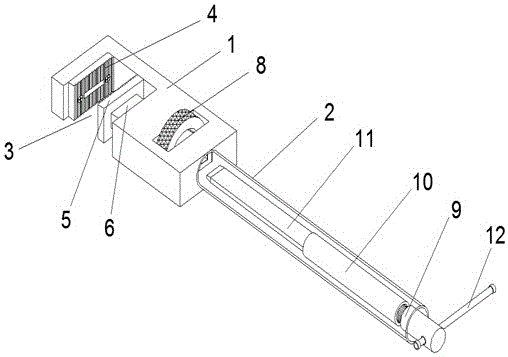

图1为本发明结构示意图；

图2为本发明活动夹块调节后结构示意图；

图3为本发明切刀片伸出后结构示意图；

图4为本发明钳头结构示意图；

图5为本发明双面齿条结构示意图；

图6为本发明手柄结构示意图；

图中：1-钳头；2-手柄；3-钳口；4-固定夹块；5-活动夹块；6-双面齿条；7-过刀通槽；8-螺母；9-传动螺杆；10-螺纹套筒；11-切刀片；12-加力杆；13-绝缘防滑手柄。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整的阐述。

如图1-6所示，一种电缆钳，包括钳头1和手柄2，钳头1前端开设有钳口3，钳口3上设置有固定夹块4与活动夹块5，固定夹块4通过螺钉安装固定于钳口3前端，活动夹块5通过双面齿条6安装于钳口3后端，且活动夹块5与双面齿条6焊接在一起，双面齿条6穿设于钳头1后端内部，且双面齿条6与活动夹块5中间开设有过刀通槽7，双面齿条6上套设有螺母8，手柄2焊接于钳头1后端，手柄2上设置有传动螺杆9、切刀片11、加力杆12与绝缘防滑手柄13，传动螺杆9通过轴承穿设于手柄2内部，传动螺杆9前端套设有螺纹套筒10，切刀片11焊接于螺纹套筒10前端，加力杆12穿设于传动螺杆9后端，绝缘防滑手柄13套设于手柄2外侧。

具体使用方式：当电力施工现场需要拆卸螺丝或管件时，将钳口3卡放在螺丝或管件上，螺动螺母8带动双面齿条6直线运动，双面齿条6直线运动带动活动夹块5直线运动对螺丝或管件进行夹紧，扳动手柄2轻松进行拆卸，如需进行电缆剪切工作时，将钳口3卡放在电缆上，转动加力杆12带动传动螺杆9旋转，传动螺杆9旋转带动螺纹套筒10直线运动，螺纹套筒10直线运动带动切刀片11穿过双面齿条6与活动夹块5上的过刀通槽7切断电缆。

以上所述为本发明较佳实施例，对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
