一种检修工具箱的制作方法

本实用新型涉及电力检修装置技术领域，具体涉及一种检修工具箱。

背景技术：

近年来，供电公司营销服务工作要求不断提高，涉及对客户侧用电设备的管理、巡视、维护等工作日渐忙碌和频繁，用电检查员工作量不断增加。用电检查员对客户电气设备进行检查和巡视，及时消除设备缺陷隐患，保障客户电气设备安全和电网安全运行的作用越发重要。

目前，现有技术中如中国专利文献CN204772468U，公开了一种电厂工人用的移动式便携工具箱，包括两个长方体的箱体，两个箱体分别为大箱体和小箱体，所述的大箱体上远离小箱体的一侧上还开设有箱门，大箱体顶部设置有供人坐上休息的大箱体座垫，小箱体顶部设置有供人坐上休息的小箱体座垫，位于箱体底部还设置有复数个移动轮装置。

上述专利文献的电厂工人用的移动式便携工具箱，虽然分大小两个箱体，但是小箱体和大箱体的一个面贴合并固定在一起构成阶梯状结构，即大箱体和小箱体是一体的，当仅需要携带少量的工具时，仍需要搬运整体工具箱，携带不方便。

技术实现要素：

因此，本实用新型要解决的技术问题在于克服现有工具箱不方便携带的问题，提供一种方便携带的一种检修工具箱。

为解决上述问题，本实用新型的一种检修工具箱，包括若干箱体，和固定所述箱体的支架，相邻的两所述支架可拆卸固定连接。

其中，相邻的两所述支架上下叠放设置，所述支架下端与相邻的所述支架上端插接。

其中，所述支架设置在所述箱体侧面上。

其中，所述箱体的侧开门设置在所述箱体除底面以外的其他侧面上。

其中，所述侧开门设置在所述箱体的上侧面上，相邻两所述箱体距离为所述侧开门可打开的距离。

其中，所述箱体的侧面设有用于穿设捆绑绳的U型钩。

其中，最底侧所述箱体的支架底面设有若干用于移动的万向轮或车轮。

其中，最底侧的所述支架为┛形，其余所述支架为┃形，┃形所述支架的竖直下端插接在┛形所述支架的竖直上端。

其中，所述支架为形状相同的两分支架，和连接所述分支架的横担。

其中，最顶侧所述支架上设有用于推拉的推手。

本实用新型技术方案，具有如下优点：

1.本实用新型提供的检修工具箱，所述支架与相邻的所述支架可拆卸固定连接，当需要较少工具时，可以携带单个箱体，当使用较多工具时，可以根据工具的需求量进行组装，且在携带检修工具箱的空间有限时，可以将工具箱拆卸为单个箱体携带，在使用时进行组装。本实用新型的检修工具箱携带方便，且可以根据使用需求携带相应的工具。

2.在本实用新型中，相邻两所述支架上下叠放且插接固定，在满足使用强度的要求下，上下叠放和插接固定的组装比较方便。

3.在本实用新型中，侧开门的设置方式，可以方便工具的放入和取出，方便使用。

4.在本实用新型中，当所述侧开门设置在所述箱体的上侧面上时，相邻两所述箱体距离可以打开侧开门，可以使检修工具箱能够适应路面积水、坑洼等不同的检修环境。

5.在本实用新型中，当相邻两所述箱体有一定距离时，U型钩可以穿设捆绑绳并将置于相邻两所述箱体之间的物品固定捆绑，U型钩还可以穿设捆绑绳并将置于所述箱体侧面或顶面的物品固定捆绑，即可以携带不方便放入所述箱体内的工具或物品。

6.在本实用新型中，万向轮或车轮的设置方式，一是方便检修工具箱的移动，二是在不移动检修工具箱时，最底侧所述箱体的底面与地面接触，接触面积大，检修工具箱的放置比较稳定，且此时，检修工具箱可以用做梯子或凳子。

7.在本实用新型中，最底侧的所述支架为┛形，可以增加所述支架与所述箱体的接触面积，增加固定强度，有利于承载箱体叠加的重量，其余所述支架为┃形，拆卸和插接简单，方便组装。

8.在本实用新型中，横担的设计，在单独使用箱体时，握住横担移动箱体，方便携带。

9.在本实用新型中，推手的设计，方便推动工具箱的移动。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。

图1为本实用新型的实施例的结构示意图；

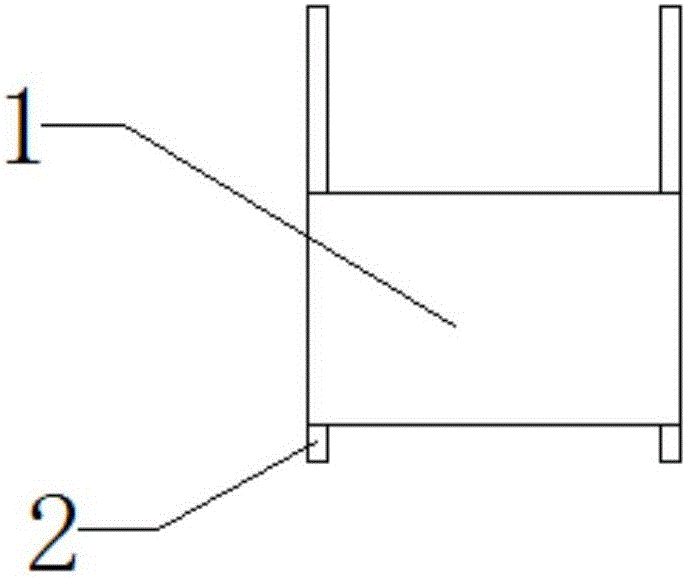

图2为图1中上最顶侧箱体的主视图的结构示意图；

图3为图1中上最顶侧箱体的俯视图的结构示意图；

图4为图1中上最底侧箱体的主视图的结构示意图；

附图标记说明：

1-箱体；11-侧开门；12-上侧面；13-U型钩；14-底面；2-支架；21-横担；22-推手；3-万向轮或车轮。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例一：

一种检修工具箱，包括若干箱体1，和固定箱体1的支架2。

箱体1的侧面的上侧面12上设有侧开门11，在箱体1内设有可以放置检修工具的隔板和悬挂锁具钥匙的挂钩。箱体1的侧面设有用于穿设捆绑绳的U型钩13。

支架2设置在箱体1侧面上，相邻的两支架2可拆卸固定连接。相邻的两支架2上下叠放设置，支架2下端与相邻的支架2上端插接。在支架2插接后，相邻两箱体1距离为侧开门11可打开的距离。最底侧的支架2为┛形，其余支架2为┃形，┃形支架2的竖直下端插接在┛形支架2的竖 直上端。支架2为形状相同的两分支架2，和连接分支架2的横担21。最顶侧支架2上设有用于推拉的推手22。最底侧箱体1的支架2底面14设有若干用于移动的万向轮或车轮3。

实施例二：

本实施例在实施例一的基础上，箱体1的侧开门11替换为设置在四周侧面上，相邻两箱体1之间有一定的距离，在此处或箱体1侧面上可以放置工具或物品，并用捆绑绳固定捆绑。

实施例三：

本实施例在实施例二的基础上，相邻两箱体1之间的设置替换为相互贴合，此时也可以在箱体1侧面上放置工具或物品，并用捆绑绳固定捆绑。

实施例四：

进一步，本实施例在实施例一的基础上，在最底侧箱体1的支架2或箱体1的底面上设有若干用于移动的万向轮或车轮3。当万向轮或车轮3设置在此处时，万向轮或车轮3具有锁定不移动的功能。
