一种杠铃式锁具的制作方法

本实用新型涉及锁具领域，具体涉及一种杠铃式锁具。

背景技术：

目前可移动锁具的锁体结构大多为封闭环结构，抗剪功能差。而对于多数锁具来说，只要剪断一点，整个锁具就会失去作用。现有的大多数锁具要么整体的强度不够大（例如锁链式车锁），要么整体比较粗，但是连接处比较薄弱，很容易被砸断或剪断，从而使整个锁具失去作用。如果为了保证连接处有足够的强度，则需要增加整体强度，整个锁具将会非常笨重，制造成本也会增加。

技术实现要素：

本实用新型的目的是提供一种抗剪切的杠铃式锁具。

基于上述目的，本实用新型采用以下技术方案：一种杠铃式锁具，包括左锁体和右锁体，左锁体和右锁体上滑动设有环状挡片，右锁体内设有锁芯，右锁体的右端设有环状凸起；左锁体的右端设有与锁芯配合使用的锁头，左锁体的左端设有环状凸起；环状挡片设于环状凸起内侧，环状凸起的直径大于环状挡片中心孔的直径。锁芯与锁头形成的内部卡锁可以是传统钥匙锁（钥匙孔设于右锁体的端部）、机械密码锁、电子密码锁或智能遥控锁。

进一步地，所述左锁体和右锁体的横截面为圆形或方形，环形挡片的中心孔的形状与左锁体和右锁体的横截面的形状一致。

进一步地，左锁体和右锁体上分别有一片或两片及以上环状挡片。

进一步地，所述环状挡片为圆形、方形或碗形。

进一步地，所述环状挡片为碗形挡片凹面对凹面焊接的两片叠合形挡片。

进一步地，所述环状挡片为碗形挡片凸面对凸面焊接的两片叠合形挡片。

进一步地，所述环状挡片为波纹面。

进一步地，左锁体和右锁体上的环状挡片下端相连接，形成一个U型结构。

进一步地，所述环状挡片的中心孔内固定连接有套管，套管与左锁体和右锁体滑动配合。

与现有技术相比，本实用新型具有以下优点：

（1）本实用新型提供的锁具强度高、结构简单、成本低，本实用新型把普通锁具易拆剪断的“线”（封闭环）增强为不易拆剪断的“面”（环状挡片），整个锁具不存在薄弱的地方，可以防止剪切破坏，提高安全性能；

（2）环状凸起的直径大于挡片中心孔的直径，可以防止环状挡片从锁具两端滑落；

（3）环状挡片与左锁体和右锁体的滑动配合，方便更换和移动环状挡片，根据被锁物体内孔的大小，选择适当大小的环状挡片，使环状挡片的直径或者对角线长度大于被锁物体的内孔间隙，即可实现锁死被锁物体的作用；

（4）两个环状挡片的下端相连接，形成一个U型结构，可以防止车轮等被锁物体转动，增强锁死能力；

（5）环状挡片的中心孔内固定连接有套管，可以提高锁具的抗拆剪功能；

（6）环状挡片为波纹面，可以增强挡片的强度，提高锁具的抗拆剪功能。

附图说明

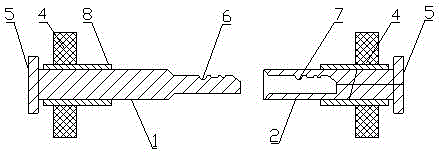

图1是实施例1的结构示意图；

图2是包含圆形挡片的杠铃式锁具的示意图；

图3是锁体一端设有两个挡片的杠铃式锁具的示意图；

图4是包含波纹面圆形挡片的杠铃式锁具的示意图；

图5是图4中波纹面圆形挡片的右视图；

图6是包含单个碗形挡片的左锁体的结构示意图；

图7是包含凸面对凸面焊接的碗形挡片的左锁体的结构示意图；

图8是包含凹面对凹面焊接的碗形挡片的左锁体的结构示意图；

图9是杠铃式锁具在大门上的使用状态；

图10是实施例2的结构示意图。

具体实施方式

下面结合附图对本实用新型进行详细说明。

实施例1

一种杠铃式锁具，其结构如图1-8所示，包括横截面为圆形或方形左锁体1和右锁体2，左锁体1和右锁体2上滑动设有一片或多片环状挡片4（如果环状凸起5的直径大于被锁物体3的内孔间隙，也可不设环状挡片4），右锁体2内安装有锁芯7，右锁体2的右端设有环状凸起5；左锁体1的右端设有与锁芯7配合使用的锁头6，左锁体1的左端设有环状凸起5；环状挡片4设于环状凸起5内侧，环状凸起5的直径大于环状挡片4中心孔的直径。锁芯7与锁头6形成的内部卡锁可以是传统钥匙锁（钥匙孔设于右锁体2的端部）、机械密码锁、电子密码锁或智能遥控锁。左锁体1穿过被锁物体3，锁芯7与锁头6套接之后形成闭锁状态，锁芯7与锁头6分离为开锁状态。

左锁体1和右锁体2上的环状挡片4相互独立，环状挡片4为圆形（如图2所示）、碗形（如图6所示）、碗形挡片凸面对凸面焊接的两片叠合形挡片（如图7所示）、碗形挡片凹面对凹面焊接的两片叠合形挡片（如图8所示）或其他可以增强抗剪功能的形状。当环状挡片4为波纹面（如图4和图5所示），可以增强挡片的强度，提高锁具的抗拆剪功能。

环状挡片4的中心孔内固定连接有套管8（也可不设套管8），套管8与左锁体1和右锁体2滑动配合，套管8可以提高锁具的强度。环状凸起5的直径大于环状挡片4中心孔的直径，可以防止环状挡片4从锁具两端滑落；环状挡片4的直径或者对角线长度大于被锁物体3的内孔间隙，根据被锁物体3内孔间隙的大小，选择适当大小的环状挡片4，使环状挡片4的的直径或者对角线长度大于被锁物体3的内孔间隙，即可实现锁住被锁物体3的作用。被锁物体3（以轮胎为例）转动时，被锁物体3两侧的悬臂会阻挡锁具移动，进而阻止被锁物体3转动。

上述杠铃式锁具也可用于大门防盗，如图9所示，杠铃式锁具穿过门体10的把手或锁具固定孔后实现锁死功能。

实施例2

一种杠铃式锁具，如图10所示。与实施例1的不同之处在于：两个环状挡片4的下端相连接，形成一个U型结构9，可以防止被锁物体转动，增强挡片强度。
