一种多功能套筒扳手的制作方法

本实用新型涉及一种机械技术领域，具体涉及一种多功能套筒扳手。

背景技术：

目前在日常生产、检修工作中，有一部分的螺栓在槽钢、角铁内侧或设备凹陷处，普通板手紧固困难，费时费力，螺钉紧固度差，普通的梅花板手、呆头板手无法伸入到凹处的紧固点，套筒板手长度又达不到，时间长了容易造成产生隐患，威胁安全生产，并且检修复杂机械时，光线较暗，容易拧错螺钉。

技术实现要素：

本实用新型的目的在于提供一种多功能套筒扳手，以解决现有技术中导致的上述多项缺陷。

一种多功能套筒扳手，包括连接杆和手柄，所述连接杆与手柄为一体，所述连接杆与手柄的夹角为90度，其特征在于，所述连接杆两侧设有套筒头，所述套筒头与连接杆通过螺纹连接，所述手柄内设有伸缩杆，所述伸缩杆与手柄通过螺纹连接，所述伸缩杆上设有凹槽，所述凹槽内设有磁条，所述凹槽内设有刀片，所述刀片与凹槽通过磁力连接，所述刀片一侧设有圆柱，所述圆柱上还铰接有螺丝刀，所述圆柱两端设有橡胶套。

优选的，所述刀片一侧设有包边，所述包边的材质为不锈钢。

优选的，所述连接杆两端设有LED灯，所述连接杆的中部内嵌有纽扣电池，所述纽扣电池与LED灯电连接。

优选的，所述螺丝刀端部设有绝缘层。

优选的，所述手柄与伸缩杆上设有防滑纹。

本实用新型的优点在于：该种多功能套筒扳手，包括连接杆和手柄，所述连接杆与手柄为一体，所述连接杆与手柄的夹角为90度，便于操作，所述连接杆两侧设有套筒头，所述套筒头与连接杆通过螺纹连接，套筒头可拆卸，方便换用不同型号的套筒头，所述手柄内设有伸缩杆，所述伸缩杆与手柄通过螺纹连接，可 通过调节伸缩杆的长度来调节使用力度，所述伸缩杆内设有凹槽，所述凹槽内设有磁条，所述凹槽内设有刀片，所述刀片与凹槽通过磁力连接，所述刀片一侧设有圆柱，所述圆柱上还铰接有螺丝刀，使得扳手有多功能用法，方便操作，所述圆柱两端设有橡胶套，避免刀片与螺丝刀脱落。所述刀片一侧设有包边，避免刀片划伤手指，所述包边的材质为不锈钢，可通过磁力固定在凹槽内。所述连接杆两端设有LED灯，所述连接杆内设有纽扣电池，所述纽扣电池与LED灯电连接，可在光线暗的时候提供照明。所述螺丝刀端部设有绝缘层，起保护绝缘作用。所述手柄与伸缩杆上设有防滑纹，增加手掌与手柄的摩擦。

附图说明

图1为本实用新型所述的一种多功能套筒扳手的主视图。

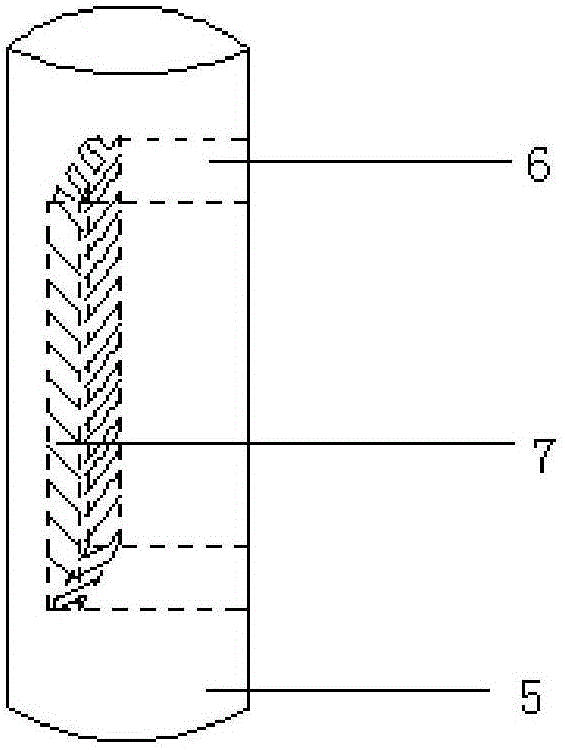

图2为本实用新型所述的一种多功能套筒扳手凹槽的结构示意图。

图3为本实用新型所述的一种多功能套筒扳手刀片与螺丝刀的结构示意图。

其中，1—连接杆，2—手柄，3—套筒头，4—螺纹，5—伸缩杆，6—凹槽，7—磁条，8—刀片，9—圆柱，10—螺丝刀，11—橡胶套，12—包边，13—LED灯，14—纽扣电池，15—绝缘层，16—防滑纹。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1、图2和图3所示，该种多功能套筒扳手，包括连接杆1和手柄2，所述连接杆1与手柄2为一体，所述连接杆1与手柄2的夹角为90度，便于操作，所述连接杆1两侧设有套筒头3，所述套筒头3与连接杆1通过螺纹4连接，套筒头3可拆卸，方便换用不同型号的套筒头3，所述手柄2内设有伸缩杆5，所述伸缩杆5与手柄2通过螺纹4连接，可通过调节伸缩杆5的长度来调节使用力度，所述伸缩杆5上设有凹槽6，所述凹槽6内设有磁条7，所述凹槽6内设有刀片8，所述刀片8与凹槽6通过磁力连接，所述刀片8一侧设有圆柱9，所述圆柱9上还铰接有螺丝刀10，使得扳手有多功能用法，方便操作，所述圆柱9两端设有橡胶套11，避免刀片8与螺 丝刀10脱落。

值得注意的是，所述刀片8一侧设有包边12，避免刀片8划伤手指，所述包边12的材质为不锈钢，可通过磁力固定在凹槽6内。

在本实施例中，所述连接杆1两端设有LED灯13，所述连接杆1的中部内嵌有纽扣电池14，所述纽扣电池14与LED灯13电连接，可在光线暗的时候提供照明。

在本实施例中，所述螺丝刀10端部设有绝缘层15，起保护绝缘作用。

此外，所述手柄2与伸缩杆5上设有防滑纹16，增加手掌与手柄2的摩擦。

基于上述，该种多功能套筒扳手，包括连接杆1和手柄2，所述连接杆1与手柄2为一体，所述连接杆1与手柄2的夹角为90度，便于操作，所述连接杆1两侧设有套筒头3，所述套筒头3与连接杆1通过螺纹4连接，套筒头3可拆卸，方便换用不同型号的套筒头3，所述手柄2内设有伸缩杆5，所述伸缩杆5与手柄2通过螺纹4连接，可通过调节伸缩杆5的长度来调节使用力度，所述伸缩杆5内设有凹槽6，所述凹槽6内设有磁条7，所述凹槽6内设有刀片8，所述刀片8与凹槽6通过磁力连接，所述刀片8一侧设有圆柱9，所述圆柱9上还铰接有螺丝刀10，使得扳手有多功能用法，方便操作，所述圆柱9两端设有橡胶套11，避免刀片8与螺丝刀10脱落。

由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
