一种手推位移平台的制作方法

文档序号:12215314阅读:296来源:国知局
一种手推位移平台的制作方法与工艺

本实用新型涉及平台设备技术领域,具体涉及一种手推位移平台。



背景技术:

传统的位移平台质量过大,且价格成本较高,调节平台的平面较复杂,调节速度慢不容易操作。

一种伸缩式探伤平台(公开号为104020255A,公开日为:2014.09.03),公开了及一种伸缩式探伤平台,包括第一底座、第二底座、第三底座、第四底座、螺柱、第一连杆、第二连杆、第一翻转轮组件、第二翻转轮组件、行走轮、连接轴、第一齿轮组、第二齿轮组、第一蜗轮减速机、第二蜗轮减速机、第三蜗轮减速机、第一调速电机、第二调速电机、第三调速电机、联轴器。此伸缩式探伤平台的缺点是:成本较高,不能够快速的对位置进行调节,且对产品使用型号的针对性较强,兼容性较弱。



技术实现要素:

本实用新型要解决的技术问题是提供一种结构简单、成本较低、可快速的对位置进行调节,且可对不同产品进行固定的手推位移平台。

为了解决上述技术问题,本实用新型提供一种手推位移平台,包括滑板、固定端、滑轨、滑块、底板、移动平台安装地脚、螺纹丝杆、定位套、滑套、定位销、定位轴、手把、弹簧和锁止孔,底板的上端固定设置有滑块,滑轨穿过滑块,且滑轨的一端通过固定端设置在滑板的下端,滑轨的另一端设置在滑块上,移动平台安装地脚通过螺纹丝杆设置在底板的底面上,定位套设置在滑板和底板之间,滑套垂直设置在滑板上,且滑套设置在定位套的对立面,滑套的下端连接定位套,定位轴活动设置在滑套内,定位销设置在定位轴的外壁上,定位轴顶部设置有手把,定位轴的外壁上设置有弹簧,锁止孔设置在底板的表面。

优选的,所述滑轨至少设置有两个,且滑轨之间平行设置在滑板的下端,便于滑板与滑轨配合,调节滑板位置和长度。

优选的,所述滑板与滑轨平行设置,便于滑板与滑轨配合,调节滑板位置。

优选的,所述底板的表面上的锁止孔至少为两种直径的螺纹孔,可在滑板位置调节好后,将手把下端插入锁止孔内,便于将不同的产品固定在滑板上。

优选的,所述移动平台安装地脚在螺纹丝杆上转动,当本手推位移平台放置在非平面上时,可通过调节移动平台安装地脚使得滑板达到水平状态。

优选的,所述定位销至少设置有两个,且定位销对立、垂直设置在定位轴的外壁上,使得定位轴在插入锁止孔内将滑板固定时,有利于保持滑板的稳定,防止定位轴转动脱落。

优选的,所述定位销的长度大于滑套的壁厚,使得定位轴在插入锁止孔内将滑板固定时,防止定位轴转动脱落。

优选的,所述滑套与定位轴同轴,方便操作人员拉出定位轴,且使得定位轴能更好的落入锁止孔内。

优选的,所述定位轴的手把对立端的直径小于锁止孔的内径,使得定位轴能更好的落入锁止孔内。

本实用新型的优点:结构简单、成本较低、可快速的对位置进行调节,且可对不同产品进行固定等优点。

附图说明

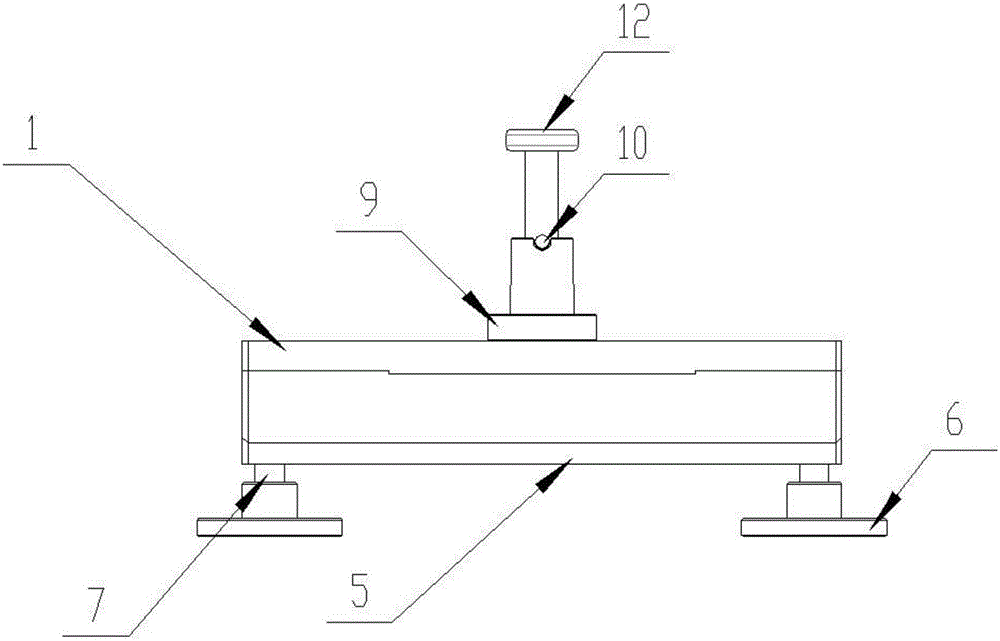

图1为本实用新型一种手推位移平台的结构主视图;

图2为本实用新型一种手推位移平台的结构右视图;

图3为本实用新型一种手推位移平台的结构俯视图。

图中标记为:1、滑板;2、固定端;3、滑轨;4、滑块;5、底板;6、移动平台安装地脚;7、螺纹丝杆;8、定位套;9、滑套;10、定位销;11、定位轴;12、手把;13、弹簧;14、锁止孔。

具体实施方式

下面结合附图描述本实用新型的优选实施方式。

如图1-3所示,本实用新型的一种手推位移平台,包括滑板1、固定端2、滑轨3、滑块4、底板5、移动平台安装地脚6、螺纹丝杆7、定位套8、滑套9、定位销10、定位轴11、手把12、弹簧13和锁止孔14,底板5的上端固定设置有滑块4,滑轨3穿过滑块4,且滑轨3的一端通过固定端2设置在滑板1的下端,滑轨3的另一端设置在滑块4上,移动平台安装地脚6通过螺纹丝杆7设置在底板5的底面上,定位套8设置在滑板1和底板5之间,滑套9垂直设置在滑板1上,且滑套9设置在定位套8的对立面,滑套9的下端连接定位套8,定位轴11活动设置在滑套9内,定位销10设置在定位轴11的外壁上,定位轴11顶部设置有手把12,定位轴11的外壁上设置有弹簧13,锁止孔14设置在底板5的表面。

滑轨3至少设置有两个,且滑轨3之间平行设置在滑板1的下端,便于滑板1与滑轨3配合,调节滑板1位置和长度。

滑板1与滑轨3平行设置,便于滑板1与滑轨3配合,调节滑板1位置。

底板5的表面上的锁止孔14至少为两种直径的螺纹孔,可在滑板1位置调节好后,将手把下端插入锁止孔14内,便于将不同的产品固定在滑板1上。

移动平台安装地脚6在螺纹丝杆7上转动,当本手推位移平台放置在非平面上时,可通过调节移动平台安装地脚6使得滑板1达到水平状态。

定位销10至少设置有两个,且定位销10对立、垂直设置在定位轴11的外壁上,使得定位轴11在插入锁止孔14内将滑板1固定时,有利于保持滑板1的稳定,防止定位轴11转动脱落。

定位销10的长度大于滑套9的壁厚,使得定位轴11在插入锁止孔14内将滑板1固定时,防止定位轴11转动脱落。

滑套9、定位轴11同轴,方便操作人员拉出定位轴11,且使得定位轴11能更好的落入锁止孔14内。

定位轴11的手把12对立端的直径小于锁止孔14的内径,使得定位轴11能更好的落入锁止孔14内。

本实用新型的手推位移平台具有结构简单、成本较低、可快速的对位置进行调节,且可对不同产品进行固定等优点。

本实用新型的使用方法:正常状态下定位轴下端设置在底板上的锁止孔内,将滑板固定,弹簧拉紧定位轴,防止滑板滑动,滑板上产品处于生产线工作工位;需要移开产品时提起定位轴,定位轴下端移出锁止孔,拉动滑板把产品移出工作工位,最长可拉动至滑板固定端,防止滑板滑出滑轨,再推动滑板到锁止孔位置,松开手把,定位轴下端落入锁止孔内,固定好滑板。

以上所述仅为实用新型创造的较佳实施例而已,并不用以限制本实用新型创造,凡在本实用新型创造的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本实用新型创造的保护范围之内。
