一种再生棉机输棉帘张力调节器的制作方法

本实用新型涉及张力调节器设备技术领域，具体为一种再生棉机输棉帘张力调节器。

背景技术：

再生棉是由废弃的棉花、工业下脚料和纺织企业的布头和纱线头回收再利用制成。国家大力倡导循环经济，而再生棉的产生和利用也正是体现了该项精神。与此同时，再生棉也为纺织行业带来了新的商机。很多企业瞄准市场并抓住机会，将下脚料变废为宝，大力开拓市场，使再生棉成为企业新的利润提升点。传统的再生棉机输棉帘张力调节器调节输棉帘的张力效率较差，需要经常拉动对应的轴承座便于输棉帘的转动。

技术实现要素：

本实用新型的目的在于提供一种再生棉机输棉帘张力调节器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种再生棉机输棉帘张力调节器，包括支撑架，所述支撑架的上方安装有工作平板，所述工作平板上安装有外壳，所述外壳的内表壁上安装有张力调节器，所述张力调节器的内部安装有张力传感器，且张力调节器的右侧安装有主动轮，所述主动轮与从动轮通过输送带传动连接，所述外壳的后侧安装有驱动电机，所述驱动电机上安装有电机控制器，且驱动电机与主动轮通过旋转主轴连接，所述外壳的顶部安装有输棉进料口，所述支撑架的底部安装有万向自锁轮，且支撑架上安装有输棉存储箱体，所述输棉存储箱体的前表壁安装有门体，所述门体上安装有电子锁和操控面板，所述操控面板位于电子锁的左侧。

优选的，所述操控面板的前表壁安装有LED显示屏幕和操控按键，且LED显示屏幕位于操控按键的上方。

优选的，所述外壳的右侧安装有输棉出口。

优选的，所述万向自锁轮共设有四个，且四个万向自锁轮分别安装在支撑架的底部四个拐角处。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用方便高效；通过支撑架的底部安装有四个万向自锁轮，使该装置移动十分的方便，并且提高了再生棉机的稳定性；在外壳的内壁上安装有张力调节器，通过张力调节器来调节输棉帘的张力便于输棉帘的转动提高输棉速度和输棉质量，并且张力调节器的内部安装有张力传感器，可以检测出其张力的大小，并且将该张力反馈到LED显示屏幕上，方便工作人员的观察和记录；通过支撑架上安装有输棉存储箱体，可以将加工好的输棉存储到输棉存储箱体内，保证了输棉的质量。

附图说明

图1为本实用新型一种再生棉机输棉帘张力调节器的结构示意图；

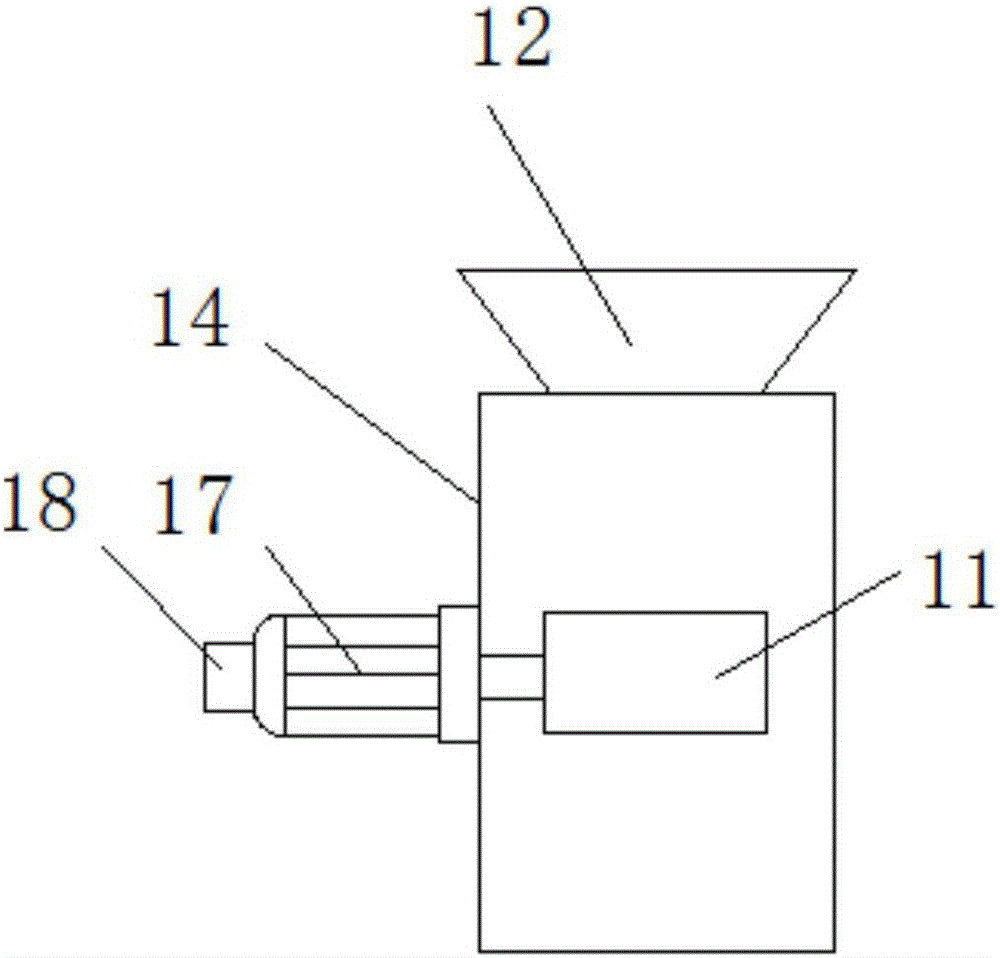

图2为本实用新型一种再生棉机输棉帘张力调节器的外壳左视图。

图中：1-输棉存储箱体；2-LED显示屏幕；3-操控按键；4-门体；5-电子锁；6-万向自锁轮；7-支撑架；8-工作平板；9-张力传感器；10-张力调节器；11-主动轮；12-输棉进料口；13-输送带；14-外壳；15-从动轮；16-输棉出口；17-驱动电机；18-电机控制器；19-操控面板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种再生棉机输棉帘张 力调节器，包括支撑架7，支撑架7的上方安装有工作平板8，工作平板8上安装有外壳14，外壳14的内表壁上安装有张力调节器10，张力调节器10的内部安装有张力传感器9，且张力调节器10的右侧安装有主动轮11，主动轮11与从动轮15通过输送带13传动连接，外壳14的后侧安装有驱动电机17，驱动电机17上安装有电机控制器18，且驱动电机17与主动轮11通过旋转主轴连接，外壳14的顶部安装有输棉进料口12，支撑架7的底部安装有万向自锁轮6，且支撑架7上安装有输棉存储箱体1，输棉存储箱体1的前表壁安装有门体4，门体4上安装有电子锁5和操控面板19，操控面板19位于电子锁5的左侧，操控面板19的前表壁安装有LED显示屏幕2和操控按键3，且LED显示屏幕2位于操控按键3的上方，外壳14的右侧安装有输棉出口16，万向自锁轮6共设有四个，且四个万向自锁轮6分别安装在支撑架7的底部四个拐角处。

具体使用方式：本实用新型工作中，将再生棉通过输棉进料口12放进输送带13上，打开操控面板19上的操控按键3，张力调节器10来调节输棉帘的张力，有利于输棉帘的转动提高输棉速度和输棉质量，同时张力传感器9可以检出张力的大小，并且将该张力反馈到LED显示屏幕2上，便于工作人员的调控，最后将加工好的再生棉存储到输棉存储箱体1内，同时操控按键3可以控制驱动电机17的转动速度，使输送带13匀速工作，保证了再生棉的加工质量。
