一种造纸机网部水针机构的制作方法

本实用新型涉及造纸技术领域，特别涉及一种造纸机网部水针机构。

背景技术：

近年来，市场上常用的造纸机网部水针的控制为软水槽采用热电的软水经过一楼50UM预过滤器处理，水针泵5Bar水压到水针加压泵，加压泵出口经过双重250UM棉芯过滤器过滤杂质，最后到双孔水针直径0.6mm，30bar稳定的压力对纸幅两边切割。水针位置安装在底网最后一个高真空上方。在实施本发明的过程中，发明人发现现有技术中存在：水针头纤维反溅随着车速的提高水针头容易积纤维，纤维积多容易产生掉边现象。

技术实现要素：

为此，需要提供一种造纸机网部水针机构，用于解决水针头容易积纤维的问题。

为实现上述目的，发明人提供了一种造纸机网部水针机构，包括软水槽、溢水盘、软管、第一气管、第二气管、水针套以及水针头，

所述软水槽通过管道与溢水盘相连接；所述溢水盘包括盘体以及溢水头，所述溢水头设置在盘体上，溢水头的顶端设有多个通孔，所述溢水盘通过软管与水针头相连接，所述水针头朝向下方，水针头的底端低于溢水盘的底端；

所述水针套设置在水针头上，水针套的两侧分别设有一个气管接头，两气管接头分别和第一气管、第二气管相连接。

作为本实用新型的一种优选结构，还包括壳体，所述壳体设置在造纸机上，所述溢水盘设置在壳体内，所述壳体包覆整个溢水盘，所述软管的一端与水针头相连接，软管的另一端与壳体的顶部相连接。

作为本实用新型的一种优选结构，所述壳体底端通过支架固定在造纸机上。

作为本实用新型的一种优选结构，所述第一气管与第二气管的一端均与气管接头相连接，第一气管与第二气管的另一端通过三通与总气管相连接，所述总气管上设有调节气阀。

作为本实用新型的一种优选结构，所述气管接头两端的直径均为10mm。

区别于现有技术，上述技术方案通过软管和溢水盘可以调整水针头的角度和压力来减少积纤维现象，但当车速提高水针头积纤维现象加重，通过水针套着水针头上方，在水针套内安装两个直径为10mm的气管接头对水针周围进行环形吹气，气管前装个可以调节接手阀，这样可以减少水针头积纤维的现象。水针头增加环形吹气，减少水针头的纤维积料现象，可以减少人工清洁水针头的积料，防止人工处理不当或者积料多产生掉边断纸现象。

附图说明

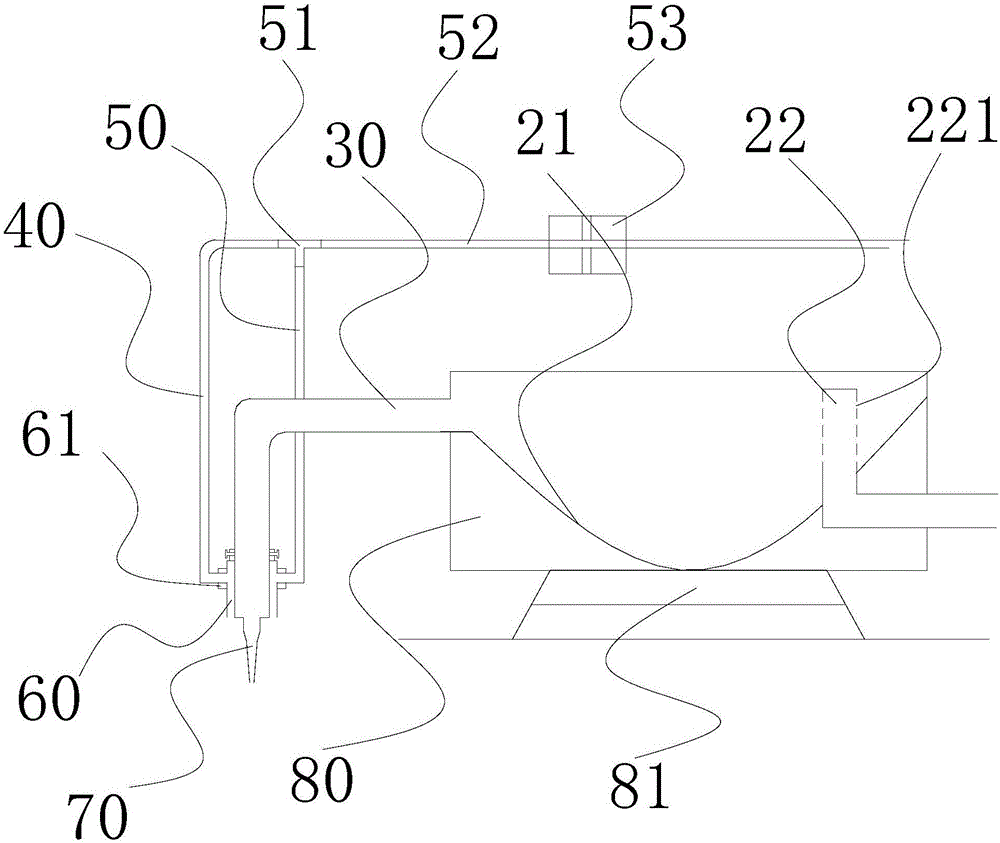

图1为本实施例造纸机网部水针机构的结构示意图；

图2为本实施例水针头的结构示意图。

附图标记说明：

10、软水槽；

11、管道；

20、溢水盘；

21、盘体；

22、溢水头；

221、通孔；

30、软管；

40、第一气管；

50、第二气管；

51、三通；

52、总气管；

53、调节气阀；

60、水针套；

61、气管接头；

70、水针头；

80、壳体；

81、支架。

具体实施方式

为详细说明本实用新型的技术内容、构造特征、所实现目的及效果，以下结合实施方式并配合附图详予说明。

请参阅图1以及图2，本实用新型一种造纸机网部水针机构，包括软水槽10、溢水盘20、软管30、第一气管40、第二气管50、水针套60以及水针头70，所述软水槽通过管道11与溢水盘相连接；软水槽对管道进行供水，所述溢水盘包括盘体21以及溢水头22，所述溢水头设置在盘体上，溢水头的顶端设有多个通孔221，所述溢水盘通过软管与水针头相连接，所述水针头朝向下方，水针头的底端低于溢水盘的底端；供水量大经过溢水盘往溢水头周围慢慢溢出可以防止水流速过快产生水泡。

本实施例还包括壳体80，壳体为封闭长方体，只有一个入口一个出口，防止水流溢出，所述壳体底端通过支架81固定在造纸机上，壳体通过支架稳定的固定在造纸机合适的位置。所述壳体设置在造纸机上，所述溢水盘设置在壳体内，所述壳体包覆整个溢水盘，所述软管的一端与水针头相连接，软管的另一端与壳体的顶部相连接。水针头可以通过软管调整角度，水针头用于对纸幅进行切割。

本实施例中，所述水针套设置在水针头上，水针套的两侧分别设有一个气管接头，所述气管接头两端的直径均为10mm。两气管接头分别和第一气管、第二气管相连接。所述第一气管与第二气管的一端均与气管接头相连接，第一气管与第二气管的另一端通过三通51与总气管52相连接，所述总气管上设有调节气阀53。水针套为中空结构，水针套套着水针头上方，在水针套内安装两个直径为10mm的气管接头对水针周围进行环形吹气，总气管前装个可以调节气阀，调整气流的大小，这样可以减少水针头积纤维的现象。

使用过程中，软水槽对管道进行供水，水流经过溢水盘往周围慢慢溢出可以防止水流速过快产生水泡，最后让水流从低处到水针头。外部气泵对总气管进行供气，调节气阀调整气流大小，第一气管与第二气管通过气管接头对水针头进行环形吹气。本实施例，对水针头增加环形吹气，减少水针头的纤维积料现象，可以减少人工清洁水针头的积料，防止人工处理不当或者积料多产生掉边断纸现象。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利保护范围，凡是利用本实用新型说明书及附图内容所作的等效结构变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
