一种纸浆净化系统的制作方法

本实用新型涉及消除纸浆中细菌的技术领域，特别是一种纸浆净化系统。

背景技术：

目前，竹子是我国特有的林业资源，它品种众多且蕴藏量十分丰富，竹子在生长过程中长期无虫、无腐烂，在大自然中有很好的自我保护性，因此极少受到农药和有害物质的影响，且具有无毒、无害、无污染具有天然抑菌等特性，竹子可用于制作原色纸、卫生巾等。在纸张或卫生巾的生产过程中制得的中间原料为纸浆，纸浆与空气接触后表面会产生细菌菌落，因此将纸浆送到下一道工序前需将这些细菌杀掉。现有的杀菌采用活性炭进行杀菌，其具体操作步骤为将活性炭混合搅拌于纸浆中，通过活性炭进行吸附细菌，然而搅拌和后级滤除活性炭都操作繁琐，增大了工人的劳动强度，而且杀菌效率也较低。

技术实现要素：

本实用新型的目的在于克服现有技术的缺点，提供一种结构紧凑、加快纸浆流动、提高纸浆杀菌效率、操作简单的纸浆净化系统。

本实用新型的目的通过以下技术方案来实现：一种纸浆净化系统，它包括工作台、净化柱、泵和电机，工作台的顶部设置有轴承，净化柱的底部设置有转轴，转轴旋转安装于轴承上，净化柱的顶部设置有进液口，净化柱的下端部设置有出液口，出液口处连接有泵，所述的净化柱的内腔中且位于进液口和出液口之间设置有上隔板和下隔板，上隔板和下隔板之间均匀分布有多个活性炭棒，活性炭棒内设置有上下两端连通净化柱内腔的流道，所述的电机的输出端与转轴之间设置有传动装置，所述的净化柱的侧壁上且位于净化柱底表面与下隔板之间设置有吸气口，吸气口处连接有真空泵。

所述的净化柱垂向设置。

所述的电机水平设置且固定安装于工作台上。

所述的传动装置由主动锥齿轮和从动锥齿轮组成，主动锥齿轮安装在电机的输出端，从动锥齿轮安装在转轴上，主动锥齿轮与从动锥齿轮啮合。

所述的轴承为推力轴承。

本实用新型具有以下优点：本实用新型结构紧凑、加快纸浆流动、提高纸浆杀菌效率、操作简单。

附图说明

图1 为本实用新型的结构示意图；

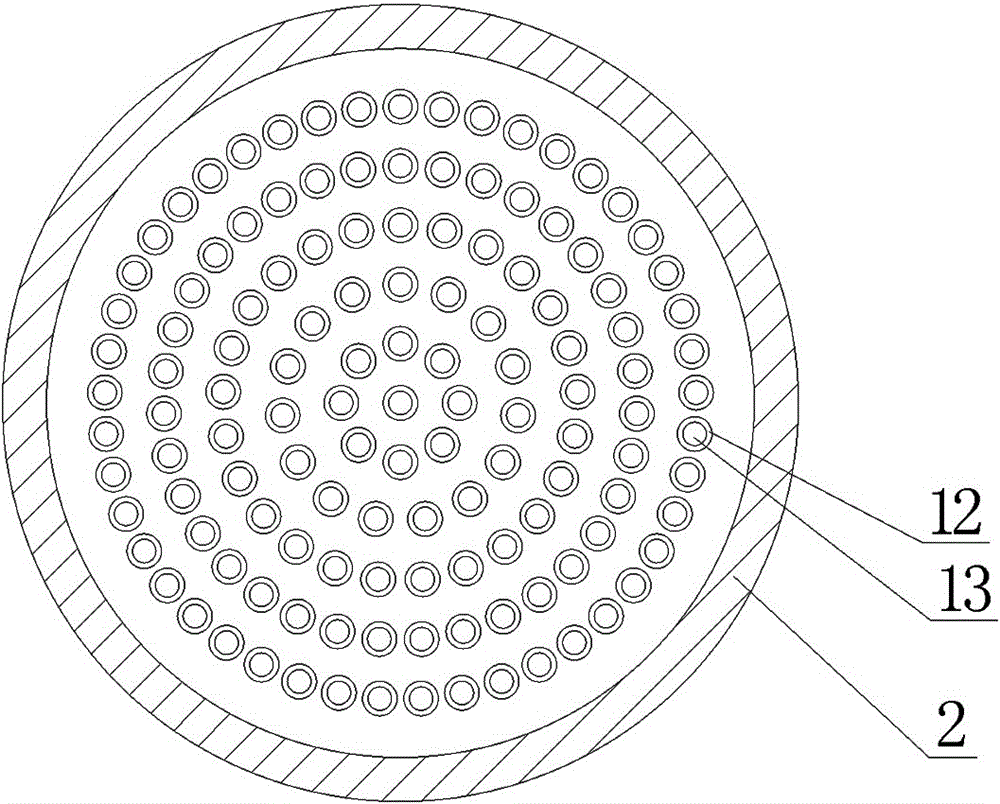

图2 为图1的A-A剖视图；

图中，1-工作台，2-净化柱，3-泵，4-电机，5-轴承，6-转轴，7-进液口，8-出液口， 10-上隔板，11-下隔板，12-活性炭棒，13-流道，14-真空泵，15-主动锥齿轮，16-从动锥齿轮。

具体实施方式

下面结合附图对本实用新型做进一步的描述，本实用新型的保护范围不局限于以下所述：

如图1和图2所示，一种纸浆净化系统，它包括工作台1、净化柱2、泵3和电机4，工作台1的顶部设置有轴承5，轴承5为推力轴承，净化柱2垂向设置，净化柱2的底部设置有转轴6，转轴6旋转安装于轴承5上，净化柱2的顶部设置有进液口7，净化柱2的下端部设置有出液口8，出液口8处连接有泵3，所述的净化柱2的内腔中且位于进液口7和出液口8之间设置有上隔板10和下隔板11，上隔板10和下隔板11之间均匀分布有多个活性炭棒12，活性炭棒12内设置有上下两端连通净化柱2内腔的流道13，所述的电机4的输出端与转轴6之间设置有传动装置，所述的净化柱2的侧壁上且位于净化柱2底表面与下隔板11之间设置有吸气口，吸气口处连接有真空泵14，真空泵14通过抽取位于下隔板11与净化柱2之间区域的空气，以降低该区域内的压力，保证流道13内的纸浆快速向下流动。

所述的电机4水平设置且固定安装于工作台1上。所述的传动装置由主动锥齿轮15和从动锥齿轮16组成，主动锥齿轮15安装在电机4的输出端，从动锥齿轮16安装在转轴6上，主动锥齿轮15与从动锥齿轮16啮合，当电机4启动后，电机带动主动锥齿轮15转动，主动锥齿轮15带动从动锥齿轮16转动，从动锥齿轮16带动转轴6转动，从而带动净化柱2做旋转运动，位于流道13内纸浆在离心力的作用下向下流动，进一保证了纸浆的快速流动，提高了杀菌效率。

本实用新型的工作过程如下：经进液口7向净化柱2内通入纸浆，纸浆落在上隔板10后等流量进入活性炭棒12中的流道13内，活性炭棒12吸附纸浆中的细菌，由于纸浆粘稠，为加快流动，启动电机4和真空泵14以加快纸浆流动，当处理后的纸浆落在净化柱2底部后启动泵3，泵3将成品纸浆抽到下一道处理工序中。整个净化过程中无需搅拌纸浆，同时无需使用活性炭粉进行吸附，极大减少了操作工位，提高了净化效率，减轻了工人的劳动强度。
