一种从皂化物中分离黑液的装置的制作方法

本实用新型涉及碱法制浆过程中，皂化物的回收技术领域，尤其是涉及从皂化物中分离黑液的装置。

背景技术：

在软木碱法制浆过程中，以各种皂化物钠盐形式释出的树脂酸、脂肪酸和不可皂化物，经黑液提取后进入蒸发系统，对其进行回收有重要的经济价值，对其充分回收，也有利于碱回收的蒸发操作。传统的皂化物提取方法，制浆稀黑液经蒸发浓缩到一定浓度后，经半浓黑液槽静置，皂化物在黑液槽经静置分离后提取。如CN101392148A公开了一种塔尔油回收方法，以松木为原料的碱法制浆造纸生产过程中，蒸煮后纸浆经过洗涤分离出制浆黑液，将黑液送蒸发工段经蒸发脱水浓缩至浓度为35～45％的半浓黑液，经静置后，半浓黑液中的皂化物浮在贮槽顶部，从半浓黑液贮槽的顶部收集皂化物。

由于传统的皂化物提取方法受生产过程中皂化物分离槽液位的影响比较大，停留分离时间难以达到理想的状态，皂化物从黑液中分离出来的浓度不高，初次提取的皂化物中含有较高浓度的黑液，皂化物中含有的黑液使得后续塔尔油生产过程，降低生产效率，增加能耗和硫酸用量。因此，对从皂化物中分离黑液的技术进行研究开发具有较好的经济社会效益。

技术实现要素：

针对现有技术的不足，本实用新型所要解决的技术问题是提供一种能有效降低皂化物中黑液含量，从皂化物中分离黑液的装置。

为了解决上述技术问题，一方面，本实用新型提供一种从皂化物中分离黑液的装置，包括机架；与所述机架的第一端铰接的第一支座；与所述机架的第二端连接或位于第二端外侧的升降支架；第一端与所述第一支座通过关节轴承旋转连接、第二端与所述升降支架旋转连接的转轴；与所述转轴连接的筛选滚筒；贴于所述筛选滚筒内环面上的过滤筛网；与所述筛选滚筒内环面和过滤筛网连接的导流挡板；位于所述筛选滚筒下方与所述机架连接的第一收集槽；位于所述筛选滚筒出料端的下方与所述机架连接的第二收集槽；所述升降支架包括升降机构，与所述升降机构的顶端连接的支撑平台，与所述支撑平台连接的传动马达和第二支座，所述传动马达通过带传动机构与所述筛选滚筒传动连接，所述第二支座的远离支撑平台端与所述转轴旋转连接。

作为进一步改进技术方案，本实用新型提供的从皂化物中分离黑液的装置，所述第一收集槽和第二收集槽的底部分别设有出液口。

作为进一步改进技术方案，本实用新型提供的从皂化物中分离黑液的装置，所述升降支架还具有底板；至少一根下端与所述底板连接的导向柱；设置在所述支撑平台上与所述导向柱滑动连接的导套。

作为进一步改进技术方案，本实用新型提供的从皂化物中分离黑液的装置，还具有与所述机架连接，用于阻挡筛选滚筒滤出液飞溅的护罩。

分离过程中，开启传动马达，使筛选滚筒旋转；往筛选滚筒的进料端连续加入皂化物，渗过过滤筛网的液体进入第一收集槽，浓缩后的皂化物进入第二收集槽，第一收集槽中的液体回用，第二收集槽中的皂化物送往后续皂化物加工工序利用。

在不冲突的情况下，前述改进技术方案可以单独或组合实施。

本实用新型提供的技术方案，因皂化物、黑液两者的比重和粘度不同，混合物在筛选滚筒内旋转时，产生离心力，黑液优先从过滤筛网滤出，使皂化物中的黑液得到分离。试验过程中，可从皂化物中分离出其总量13.5wt%的黑液，节约后续塔尔油生产硫酸用量20%。

附图说明

附图用来提供对本实用新型的进一步理解，构成本申请的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，但并不构成对本实用新型的不当限定。在附图中：

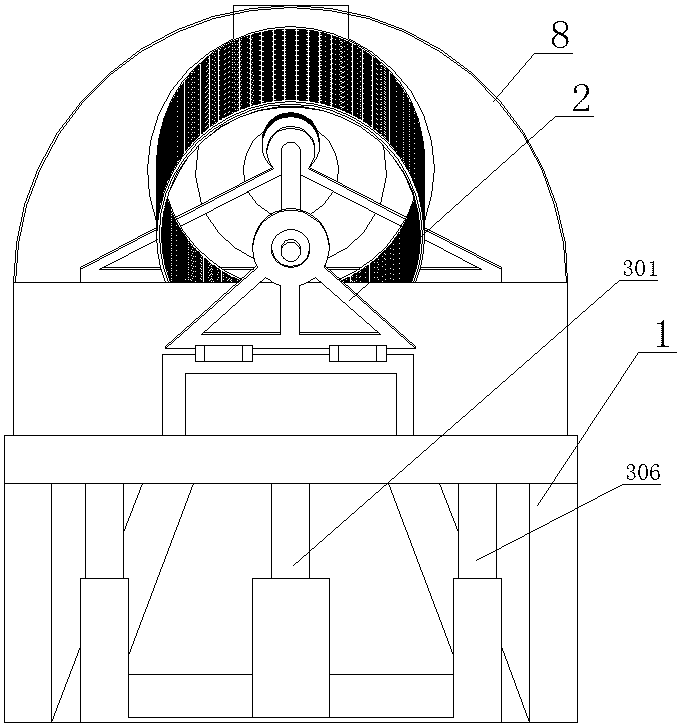

图1是实施例从皂化物中分离黑液的装置的主视结构示意图；

图2是实施例从皂化物中分离黑液的装置的右视结构示意图；

图3是实施例从皂化物中分离黑液的装置的内部结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步详细的说明。

如图1至图3所示的从皂化物中分离黑液的装置，包括机架1，第一支座2与机架1的第一端铰接，升降支架3位于机架1的第二端外侧，所述升降支架3包括升降机构301，与所述升降机构301顶端连接的支撑平台302，与所述支撑平台302连接的传动马达303和第二支座304，底板305，四根下端与所述底板305连接的导向柱306；设置在所述支撑平台302上与所述导向柱306滑动连接的导套；所述传动马达通过带传动机构与所述筛选滚筒4传动连接，筛选滚筒4的转轴的第一端与第一支座2通过关节轴承旋转连接、第二端与第二支座304的远离支撑平台302端旋转连接，过滤筛网贴于筛选滚筒4内环面上，导流挡板5与筛选滚筒4的内环面和过滤筛网连接，第一收集槽6位于筛选滚筒4下方与机架1连接，第二收集槽7位于筛选滚筒4出料端的下方与机架1连接，第一收集槽6和第二收集槽7的底部分别设有出液口，护罩8与机架1连接，用于阻挡筛选滚筒4滤出液飞溅。

作业过程中，开启传动马达303，使筛选滚筒4旋转，往筛选滚筒4的进料端连续加入皂化物，当皂化物在筛选滚筒4内旋转时，产生离心力，黑液优先从过滤筛网滤出，使皂化物中的黑液得到分离，导流挡板5起到导流和延时的作用，使皂化物在筛选滚筒4内的停留时间得到延长。皂化物渗过过滤筛网的液体进入第一收集槽6，浓缩后的皂化物进入第二收集槽7，第一收集槽6中的液体送往碱法制浆厂碱回收黑液槽，回用于生产过程，第二收集槽7中的皂化物送往后续皂化物加工工序利用。

本实用新型提供的技术方案，因皂化物、黑液两者的比重和粘度不同，混合物在筛选滚筒4内旋转时，产生离心力，黑液优先从过滤筛网滤出，使皂化物中的黑液得到分离。试验过程中，可从皂化物中分离出其总量13.5wt%的黑液，节约后续塔尔油生产硫酸用量20%。

以上所述仅为本实用新型的优选实施例而已，并不以任何方式限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的权利要求限定之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
