一种散热性好的LED显示屏的制作方法

本发明涉及设备技术领域，具体为一种散热性好的LED显示屏。

背景技术：

目前，LED以发光效率高、使用寿命长、安全可靠和环保节能的特点受到广泛的重视。LED显示屏作为信息传播的一种重要手段，已经成为城市信息现代化建设的标志，随着社会经济的不断进步以及LED显示技术的不断完善，人们对LED显示屏的认识将会越来越深入，其应用领域将会越来越广。

然而现有的LED显示屏在使用过程中存在着一些不足之处，其在长时间作业后难免会发热，这些热量如不很好地排出久而久之会严重影响装置内部控制板和LED显示模组的使用寿命，同时工作环境空气中所参杂的灰尘等杂质渗入装置内部也会严重影响装置的使用寿命。

技术实现要素：

本发明的目的在于提供一种散热性好的LED显示屏，以解决上述背景技术中提出的显示屏内部的热量无法很好地排出，同时工作环境空气中参杂的灰尘渗入装备内部均会影响装置的正常工作和使用寿命等问题。

为实现上述目的，本发明提供如下技术方案：一种散热性好的LED显示屏，包括显示屏本体和后壳，所述显示屏本体通过粘贴固定安装在前框的内部，且显示屏本体的上方安装有防磨层，所述显示屏本体的下方安装有钢化玻璃，所述钢化玻璃的下方安装有LED显示模组，所述后壳通过连接卡扣与前框固定连接，且后壳的两侧通过第一铰链均安装有通风窗，所述通风窗的内侧安装有杂质吸附层，且杂质吸附层的内侧通过螺栓固定安装有微型风机，所述微型风机的内侧安装有控制板，且控制板通过螺栓与后壳固定连接，所述控制板的下方安装有毛细散热板，所述后壳的后表面上设置有固定孔，所述连接卡扣通过第三铰链与后壳转动连接，且连接卡扣上设置有通孔，所述前框的两侧通过第二铰链均安装有可旋锁块。

优选的，所述LED显示模组与控制板电性连接。

优选的，所述可旋锁块与连接卡扣上的通孔大小形状均相同。

优选的，所述固定孔共设置有四个，且四个固定孔均匀设置在后壳的后表面四个拐角处。

与现有技术相比，本发明的有益效果是：该一种散热性好的LED显示屏，首先，在原有的基础上，在装置的内部安装有一块毛细散热板和两个微型风机，毛细散热板可吸收装置内部产生的热量再由热传导性较高的后壳将热量传导出去，两个微型风机的共同协作可以加快装置内部空气流通的速度，从而达到散热的目的，通过这种双散热模式可以很好地解决因散热不充分而影响装置的正常工作和使用寿命的问题；其次，在通风窗的内侧安装有一杂质吸附层，可以很好地吸收工作环境中的空气杂质，防止因杂质累计过多影响装置正常工作，同时该通风窗通过铰链安装在后可两侧，以方便工作人员定时对杂质吸附层进行更换或清洗处理。

附图说明

图1为本发明的结构示意图；

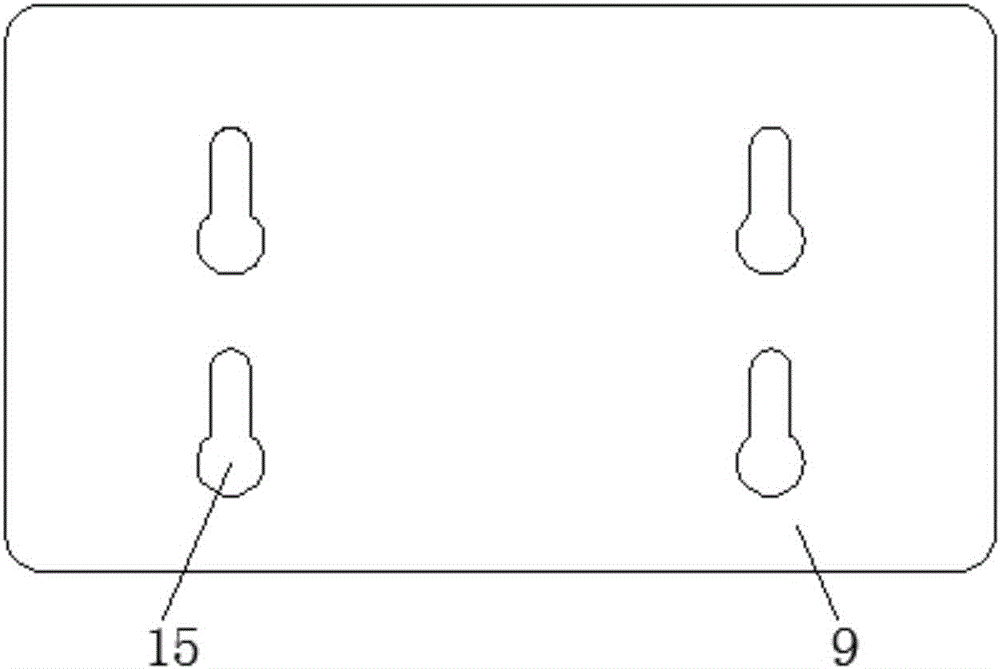

图2为本发明的后视图；

图3为本发明的连接卡扣结构示意图。

图中：1-显示屏本体；2-钢化玻璃；3-LED显示模组；4-防磨层；5-连接卡扣；6-通风窗；7-第一铰链；8-螺栓；9-后壳；10-毛细散热板；11-控制板；12-微型风机；13-杂质吸附层；14-前框；15-固定孔；16-通孔；17-第二铰链；18-第三铰链；19-可旋锁块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供的一种实施例：一种散热性好的LED显示屏，包括显示屏本体1和后壳9，显示屏本体1通过粘贴固定安装在前框14的内部，且显示屏本体1的上方安装有防磨层4，显示屏本体1的下方安装有钢化玻璃2，钢化玻璃2的下方安装有LED显示模组3，后壳9通过连接卡扣5与前框14固定连接，且后壳9的两侧通过第一铰链7均安装有通风窗6，通风窗6的内侧安装有杂质吸附层13，且杂质吸附层13的内侧通过螺栓固定安装有微型风机12，微型风机12的内侧安装有控制板11，且控制板11通过螺栓8与后壳9固定连接，控制板11的下方安装有毛细散热板10，后壳9的后表面上设置有固定孔15，连接卡扣5通过第三铰链18与后壳9转动连接，且连接卡扣5上设置有通孔16，前框14的两侧通过第二铰链17均安装有可旋锁块19，LED显示模组3与控制板11电性连接，可旋锁块19与连接卡扣5上的通孔16大小形状均相同，固定孔15共设置有四个，且四个固定孔15均匀设置在后壳9的后表面四个拐角处，钢化玻璃2用于保护LED显示模组3，防磨层4用于保护显示屏本体1不受刮擦，后壳9上的连接卡扣5和前框14上的可旋锁块19的配合工作用于固定连接前框14和后壳9，杂质吸附层13用于吸附外界空气中的灰尘杂质，固定孔15用于固定安装显示屏本体1。

工作原理：本发明工作时，将装置通过后壳9上的固定孔15固定在墙上或者其他指定位置处，启动装置后，微型风机12工作以加快装置内部空气流通，外部空气进入装置内部时先通过杂质吸附层13以达到净化处理的目的，毛细散热板10吸收装置内部热量后再由后壳9传导至外部，从而保证装置内部热量的有效排出，通过第一铰链7打开通风窗6可取出内部杂质吸附层13以便更换或清洗处理。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
