一种新型英语教育用平行线画线器的制作方法

本实用新型涉及一种新型英语教育用平行线画线器。

背景技术：

中国专利201020204244.9公开了一种英语教学用平行线画线器，它包括基板，基板的底部连接有滑板，滑板与基板连接的表面上设有滑道，对应的基板底面固定有滑块，滑块能够在滑道内滑动，所述的滑板由小滑板通过合页连接而成，橡胶笔套内设置隔板，隔板与橡胶笔套的底部之间连接有弹簧，弹簧处于被压缩状态，隔板与橡胶笔套开口之间的距离至少为橡胶套长度的1/2。该英语教学用平行线画线器，结构简单，使用方便，提高了教学效率。但是使用过程中存在以下问题：1.橡胶笔套结构不坚固，容易损坏；2.不能够吸尘，功能单一。

技术实现要素：

本实用新型要解决的问题是提供一种结构坚固、功能多样的新型英语教育用平行线画线器。

为了解决上述技术问题，本实用新型采用的技术方案是：一种新型英语教育用平行线画线器，包括基座、设置在所述基座顶部的手柄，所述基座的底部设置有四根竖管，所述竖管的内壁设置有弹性收缩套，所述竖管内设置有滑板，所述竖管的顶端设置有与所述滑板连接的弹簧，其特征在于：所述竖管包括内管体、设置在所述内管体表面的保护层、设置在所述保护层表面的橡胶层，所述保护层包括两块横截面呈半圆形的保护钢片，两块所述保护钢片之间设置有间隙，所述间隙内设置有弹性体，所述保护钢片和所述内管体之间填充有弹性层；所述基座上设置有吸尘管，所述基座内设置抽气泵、集尘容器以及电源，所述基座的外壁设置有开关，所述吸尘管与所述抽气泵连接，所述抽气泵与所述集尘容器通过进尘管连接，所述抽气泵、开关、电源电性连接。

优选地，上述的新型英语教育用平行线画线器，其中所述橡胶层内沿所述内管体的长度方向嵌入有至少一根加固筋。

优选地，上述的新型英语教育用平行线画线器，其中所述弹性体为海绵。

优选地，上述的新型英语教育用平行线画线器，其中所述弹性层为聚丙烯材料层。

优选地，上述的新型英语教育用平行线画线器，其中所述弹性收缩套为橡胶套。

本实用新型的技术效果主要体现在：两块保护钢片能对内管体起到保护的作用，两块保护钢片之间的弹性体能对保护钢片径向的挤压力起到缓冲的作用，保护钢片和内管体之间的弹性层也可以缓冲压力，这样设计使得竖管的结构变得坚固，延长了本实用新型的使用寿命；通过控制开关可控制抽气泵启动，粉笔灰通过吸尘管、进尘管进入到集尘容器中，使得本实用新型功能多样。

附图说明

图1为本实用新型的结构示意图；

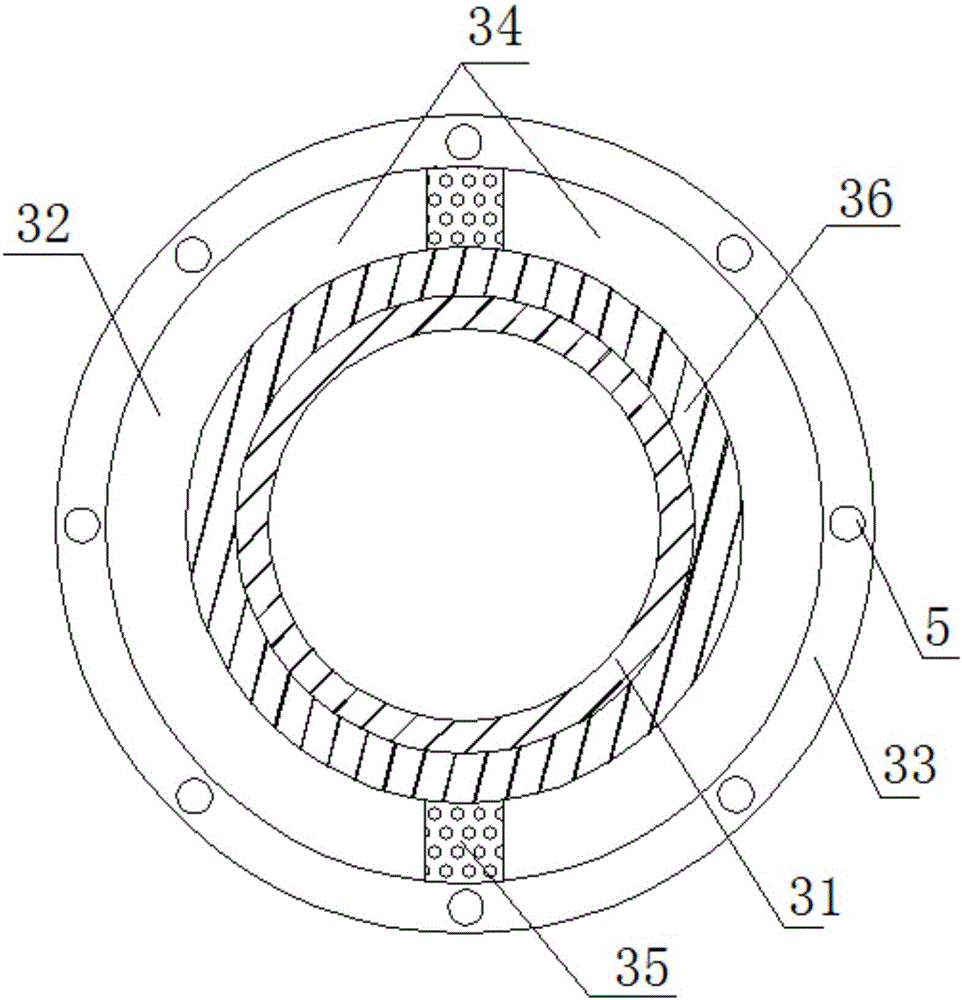

图2为图1中竖管的横向剖视图；

图3为图1中基座的纵向剖视图。

具体实施方式

以下结合附图，对本实用新型的具体实施方式作进一步地详述，以使本实用新型的技术方案更易于理解和掌握。

如图1、2、3所示，一种新型英语教育用平行线画线器，包括基座1、设置在基座1顶部的手柄11，基座1的底部设置有四根竖管2，竖管2的内壁设置有弹性收缩套21，竖管2内设置有滑板22，竖管2的顶端设置有与滑板22连接的弹簧23。

竖管2包括内管体31、设置在内管体31表面的保护层32、设置在保护层32表面的橡胶层33，保护层32包括两块横截面呈半圆形的保护钢片34，两块保护钢片34之间设置有间隙，间隙内设置有弹性体35，保护钢片34和内管体31之间填充有弹性层36。

基座1上设置有吸尘管41，基座1内设置抽气泵42、集尘容器43以及电源44，基座1的外壁设置有开关45，吸尘管41与抽气泵42连接，抽气泵42与集尘容器43通过进尘管46连接，抽气泵42、开关45、电源44电性连接。

其中橡胶层33内沿内管体31的长度方向嵌入有至少一根加固筋5，这样设计使得橡胶层33更加结实。

其中弹性体35为海绵，弹性层36为聚丙烯材料层。弹性收缩套21为橡胶套。

当然，以上仅为本实用新型的较佳实施例而已，非因此即局限本实用新型的专利范围，凡运用本实用新型说明书及图式内容所为之简易修饰及等效结构变化，均应同理包含于本实用新型的专利保护范围之内。
