一种显示屏固定架的制作方法

本实用新型涉及一种显示屏固定架，尤其涉及一种户外广告显示屏固定架。

背景技术：

户外广告显示屏，特别是户外LED显示屏，是21世纪广告业发展的趋势，是具有音视频功能的户内外广告展示设备。该类设备外观新颖独特，其面积可随意调整，不仅能播放音视频广告节目，而且四面还可装固定灯箱广告位，现各地政府都鼓励推行使用户外LED屏，陆续取消帆布广告、灯箱广告审批。户外LED屏是帆布广告、灯箱广告的理想替代产品。LED电子屏媒体分为图文显示媒体和视频显示媒体，均由LED矩阵块组成。图文显示媒体可与计算机同步显示汉字、英文文本和图形；视频显示媒体采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。LED电子屏媒体显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。

现有的户外广告显示屏通常是通过紧固件安装到显示屏固定架上，这样安装的一个缺点是安装不够牢固，连接部(例如螺丝孔)可能出现破裂导致户外广告显示屏脱落；另一个缺点是户外广告显示屏和显示屏固定架之间存在缝隙，密封性不好，雨水可能渗入到电器件的位置。

技术实现要素：

有鉴于现有技术的上述缺陷，本实用新型提供了一种新的显示屏固定架，要解决的技术问题是改善户外广告显示屏与显示屏固定架结合的牢固性和密封性。

为解决上述问题，本实用新型采取的技术方案是：一种显示屏固定架，所述显示屏固定架包括下边框、左边框、右边框，所述下边框包括下边框主体及用于固定显示屏底部的下固定部，所述左边框包括左边框主体及用于固定显示屏左侧部的左固定部，所述右边框包括右边框主体及用于固定显示屏右侧部的右固定部，所述下边框的下固定部具有多个下注胶孔，所述左边框的左固定部具有多个左注胶孔，所述右边框的右固定部具有多个右注胶孔。

优选地，所述下边框主体为片状，所述下边框主体上设置有多条下加强筋，所述下加强筋的延伸方向与所述下边框主体的轴向垂直；所述左边框主体为片状，所述左边框主体上设置有多条左加强筋，所述左加强筋的延伸方向与所述左边框主体的轴向垂直；所述右边框主体为片状，所述右边框主体上设置有多条右加强筋，所述右加强筋的延伸方向与所述右边框主体的轴向垂直。

优选地，所述下加强筋、左加强筋、右加强筋具有用于布线的凹陷部。

优选地，所述显示屏固定架还包括上边框，所述上边框包括上边框主体及用于固定显示屏顶部的上固定部，所述上边框的上固定部具有多个上注胶孔。

优选地，所述上边框主体为片状，所述上边框主体上设置有多条上加强筋，所述上加强筋的延伸方向与所述上边框主体的轴向垂直。

优选地，所述上加强筋具有用于布线的凹陷部。

本实用新型的有益效果为：本使用新型提供的显示屏固定架结构简单，加工方便，更牢固地安装户外广告显示屏，同时，户外广告显示屏和显示屏固定架之间的密封性更好。

以下将结合附图对本发明的构思、具体结构及产生的技术效果作进一步说明，以充分地了解本实用新型的目的、特征和效果。

附图说明

图1是本实用新型所提供的显示屏固定架的第一种优选的具体实施方式的示意图。

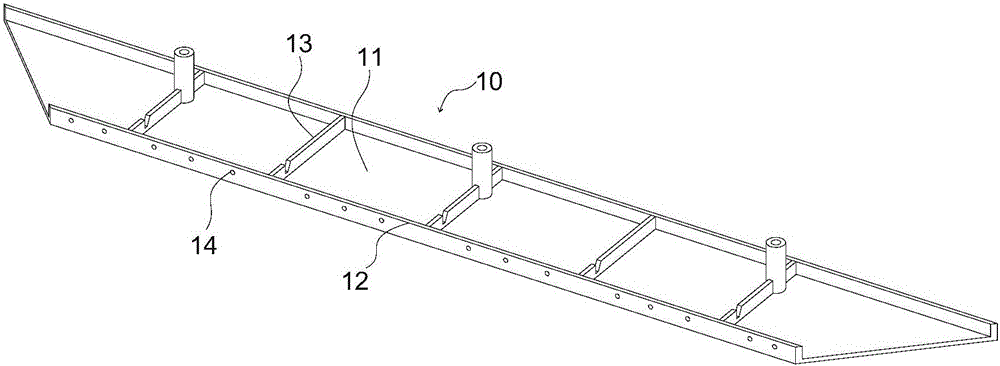

图2是图1所示的显示屏固定架的下边框的结构示意图。

图3是本实用新型所提供的显示屏固定架的第二种优选的具体实施方式的示意图。

具体实施方式

图1和图2示出了本实用新型提供的显示屏固定架的第一种优选的具体实施方式。

如图1和图2所示，该具体实施方式中的显示屏固定架包括下边框10、左边框20、右边框30，户外广告显示屏安装于下边框10、左边框20、右边框30组成的框体内。安装时，户外广告显示屏底部安装于下边框10，户外广告显示屏左侧部安装于左边框20，户外广告显示屏的右侧部安装于右边框30，由此，户外广告显示屏被固定在显示屏固定架上。显示屏固定架可以直接安装在地面上，也可以安装在另外的安装架上。根据不同的实际需求，显示屏固定架可以紧贴地面或其它平台的表面，显示屏固定架也可以通过支架系统固定在半空中。下边框10、左边框20、右边框30可以一体成型，组成显示屏固定架；下边框10、左边框20、右边框30也可以分别加工，加工完成后组装成显示屏固定架。

在该具体实施方式中，下边框10包括下边框主体11及下固定部12，左边框20包括左边框主体21及左固定部22，右边框30包括右边框主体31及右固定部32。

下边框主体11、左边框主体21、右边框主体31为整个显示屏固定架的刚性应力框架。下边框主体11、左边框主体21、右边框主体31可以由金属材料制成，如不锈钢、铝合金等。下边框主体11、左边框主体21、右边框主体31也可以由非金属材料制成，如塑料。下边框主体11、左边框主体21、右边框主体31整体为片状，为了增强下边框主体11、左边框主体21、右边框主体31的承受负荷的强度，可以在下边框主体11、左边框主体21、右边框主体31上设置加强筋。如图1和图2所示，下边框主体11上设置有多条下加强筋13，下加强筋13的延伸方向与下边框主体11的轴向垂直；左边框主体21上设置有多条左加强筋23，左加强筋23的延伸方向与左边框主体21的轴向垂直；右边框主体31上设置有多条右加强筋33，右加强筋33的延伸方向与右边框主体31的轴向垂直。很显然，本领域技术人员可以依据本实用新型提供的原理设置具体的加强筋的数量和尺寸，在此不再详述。为了方便户外广告显示屏安装到显示屏固定架的布线，下加强筋13、左加强筋23、右加强筋33可以设置凹陷部，电线可以从凹陷部穿过。很显然，本领域技术人员也可以根据本实用新型提供的原理设置其它类型的布线结构。例如，当下加强筋13、左加强筋23、右加强筋33的延伸并没有达到下固定部12、左固定部22、右固定部32时，也就是说，下加强筋13、左加强筋23、右加强筋33与下固定部12、左固定部22、右固定部32存在空隙时，便不需要设置凹陷部，电线直接从下加强筋13、左加强筋23、右加强筋33与下固定部12、左固定部22、右固定部32之间的空隙穿过即可。

下固定部12、左固定部22、右固定部32的作用主要是固定户外广告显示屏。其中，下固定部12用于固定户外广告显示屏的底部，左固定部22用于固定户外广告显示屏的左侧部，右固定部32用于固定户外广告显示屏的右侧部。在现有技术中，可以通过各种方式将户外广告显示屏固定于下固定部12、左固定部22、右固定部32。例如，可以在下固定部12、左固定部22、右固定部32设置相应的卡合结构(例如卡槽)，直接将户外广告显示屏卡在下固定部12、左固定部22、右固定部32上；也可以在下固定部12、左固定部22、右固定部32上设置通孔，通过紧固件将户外广告显示屏紧固在下固定部12、左固定部22、右固定部32上。在该具体实施方式中，可以采用现有技术中的各种固定方式。除此之外，在该具体实施方式中的显示屏固定架中，下边框10的下固定部12具有多个下注胶孔14，左边框20的左固定部22具有多个左注胶孔24，右边框30的右固定部32具有多个右注胶孔34。下注胶孔14、左注胶孔24、右注胶孔34的作用是向下固定部12、左固定部22、右固定部32与户外广告显示屏之间的空隙注入胶粘剂。当户外广告显示屏安装到显示屏固定架后，通过下注胶孔14、左注胶孔24、右注胶孔34注入胶粘剂，胶粘剂最终充满下固定部12、左固定部22、右固定部32与户外广告显示屏之间的空隙。胶粘剂固化后，既可以起到增强固定的作用，又可以增加密封性。

图3示出了本实用新型提供的显示屏固定架的第二种优选的具体实施方式。

与上述第一种具体实施方式相同的是，该具体实施方式中的显示屏固定架也包括下边框10、左边框20、右边框30，除了左边框20、右边框30的端部形状与第一种具体实施方式不同，下边框10、左边框20、右边框30的其它设置与第一种具体实施方式相同。除了下边框10、左边框20、右边框30，该具体实施方式中的显示屏固定架还包括上边框40，上边框40包括上边框主体41及用于固定显示屏顶部的上固定部42，上边框的上固定部42具有多个上注胶孔44。另外，上边框主体41为片状，上边框主体41上设置有多条上加强筋43，上加强筋43的延伸方向与上边框主体41的轴向垂直，上加强筋具有用于布线的凹陷部。

以上详细描述了本实用新型的较佳具体实施例。应当理解，本领域的普通技术人员无需创造性劳动就可以根据本实用新型的构思作出诸多修改和变化。因此，凡本技术领域中技术人员依本实用新型的构思在现有技术的基础上通过逻辑分析、推理或者有限的实验可以得到的技术方案，皆应在由权利要求书所确定的保护范围内。
