一种具有广播功能的广告机的制作方法

本实用新型涉及广告机技术领域，尤其涉及一种具有广播功能的广告机。

背景技术：

随着广告意识的不断提高，广告已经遍及日常生活的方方面面，各种公共场合(地铁站、火车站、汽车站、机场、路口等)都布置着大量的广告机，各个商场、企业、小区等有一定人流量的位置，广告机也随处可见。在不就的将来，可以预见广告机将成为小区和楼宇内必备设施，如何使广告机发挥更大的作用成为目前主要的研究方向。

故，针对目前现有技术中存在的上述缺陷，实有必要进行研究，以提供一种方案，解决现有技术中存在的缺陷。

技术实现要素：

为了克服现有技术存在的缺陷，确有必要提供一种具有广播功能的广告机。

为了解决现有技术存在的技术问题，本实用新型的技术方案为：

一种具有广播功能的广告机，包括外壳、设置在外壳上的液晶显示屏和扬声器以及设置在外壳内的控制板，所述控制板至少包括通讯模块、控制模块、切换开关、广告控制板、广播主机和功率放大器，其中，所述通讯模块与服务器相连接，用于接收广播信息；所述控制模块用于根据所述通讯模块接收的广播信息控制所述切换开关的状态，使任一时刻只有广播主机或者广告控制板处于工作状态；

当服务器发送广播信息时，所述切换开关与所述广播主机相连接，所述广播主机通过所述通讯模块接收广播信息并进行信号处理后并通过所述功率放大器进行信号放大后由扬声器进行音频输出；

所述广告控制板中存储广告文件并驱动所述液晶显示屏播放广告文件。

优选地，所述切换开关与所述广告控制板相连接时，服务器能够通过所述通讯模块更新所述广告控制板中的存储广告文件。

优选地，所述控制板还包括报警按钮，所述报警按钮与所述控制模块相连接，所述控制模块检测所述报警按钮的触发信号时，通过所述通讯模块向服务器发送报警信号。

优选地，所述通讯模块采用4G通讯模块，所述4G通讯模块通过移动网络与服务器相连接。

优选地，所述4G通讯模块通过移动网络与移动终端相连接。

优选地，所述控制模块采用嵌入式芯片。

优选地，所述广告控制板内设置Flash存储器。

优选地，所述扬声器采用压电扬声器。

与现有技术相比较，本实用新型将广告机中设置广播主机，并通过切换开关实现广播通道和广告通道的切换，从而可以通过广告机发布广播信息，大大丰富了广告机的运营方式。

附图说明

图1为本实用新型一种具有广播功能的广告机的结构框图。

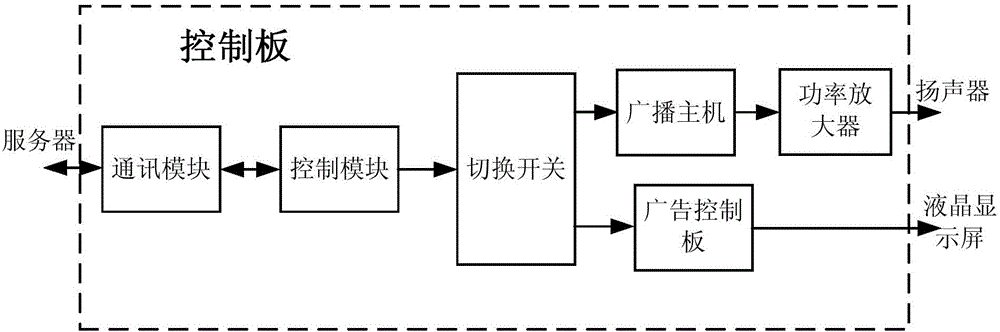

图2为本实用新型一种具有广播功能的广告机中控制板的原理框图。

图3为本实用新型一种具有广播功能的广告机中另一种实施方式控制板的原理框图。

图4为本实用新型一种具有广播功能的广告机中又一种实施方式控制板的原理框图。

如下具体实施例将结合上述附图进一步说明本实用新型。

具体实施方式

以下将结合附图对本实用新型提供的作进一步说明。

现有技术中，广告机仅仅具有音视频播放广告的功能，功能较为单一。随着广告机产业的不断发展，尤其在小区和楼宇中，广告机已经成为重要设施，有必要使其发挥更大的价值。

为了克服现有技术的缺陷，参见图1和图2，所示为本实用新型一种具有广播功能的广告机的结构框图和原理框图，包括外壳、设置在外壳上的液晶显示屏和扬声器以及设置在外壳内的控制板，控制板至少包括通讯模块、控制模块、切换开关、广告控制板、广播主机和功率放大器，其中，通讯模块与服务器相连接，用于接收广播信息；控制模块用于根据通讯模块接收的广播信息控制切换开关的状态，使任一时刻只有广播主机或者广告控制板处于工作状态；由于设置了切换开关使任一时刻只有广播通道或者广告通道接通，从而大大提高了广告机工作的稳定性，在一些紧急情况，比如台风、地震等自然灾害时，确保广告机能够发布报警广播。

当服务器发送广播信息时，切换开关与广播主机相连接，广播主机通过通讯模块接收广播信息并进行信号处理后并通过功率放大器进行信号放大后由扬声器进行音频输出；

广告控制板中存储广告文件并驱动液晶显示屏播放广告文件。

采用上述技术方案，广告机在一般情况下正常播放广告，当运营方(比如)想向小区住户广播通知时，服务器向广告机发送指令，广告机强制切换至广播通道，从而能够播放通知。

当然，当切换开关与广告控制板相连接时，服务器能够通过通讯模块更新广告控制板中的存储广告文件。从而省去了人工逐个广告机更换存储卡的繁琐步骤，大大降低了广告机的运营成本。

参见图3，在一种优先实施方式中，控制板还包括报警按钮，报警按钮与控制模块相连接，控制模块检测报警按钮的触发信号时，通过通讯模块向服务器发送报警信号。从而在一些危险时候，可以通过广告机发送报警信息求救。

参见图4，在一种优先实施方式中，通讯模块采用4G通讯模块，4G通讯模块通过移动网络与服务器相连接，从而省去了布线的繁琐。

同时，4G通讯模块通过移动网络与移动终端相连接。任何通过授权的移动终端可以接入广告机，并发布广播消息。

在一种优选实施方式中，控制模块采用嵌入式芯片，具体可以采用意法半导体公司的STM32FZET6，该嵌入式芯片采用了arm公司的Cortex-M3内核。STM32F103ZET6内部集成了FSMC，方便了外扩RAM，外界LCD，以及网络控制器都是挂接在FSMC上的。STM32F103ZET6内部还集成了串口、SPI、I2C等控制器。

在一种优选实施方式中，广告控制板内设置Flash存储器。

在一种优选实施方式中，扬声器采用压电扬声器，降低整机功耗，提高可靠性。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
