一种导购机的制作方法

本实用新型涉及导购技术领域，特别是涉及一种导购机。

背景技术：

随着经济地大力发展，商场中的顾客日益增多，尤其是例如节假日，商场中的顾客众多，时常处于拥挤状态。由于营业员的数量有限，不能为每位顾客进行相关服务。商家也不会因节假日有大量的顾客，而招聘大量的营业员。为了节约人力成本以及更好地服务顾客，某些商场内已安装有导购机，从而帮助顾客购买商品。

目前，导购机是通过显示屏对商场内的商品进行相关显示，顾客可从显示屏上得知某商品的相关信息，顾客还可以在导购机上直接购买商品。然而，这种导购机只能为某位顾客展示该顾客所需的商品，存在导购效率低、导购效果差等缺陷。

技术实现要素：

本实用新型提供的技术方案如下：

本实用新型提供的一种导购机，包括投影元器件、播音器、导购机本体和屏幕板，所述投影元器件、播音器均安装在所述导购机本体内，所述导购机本体上开设有播音孔，所述屏幕板安装在导购机本体的一侧。

进一步，所述导购机本体具有底座和主机壳体，所述主机壳体位于所述底座远离所述屏幕板的一侧，所述主机壳体用于容纳投影元器件和播音器。

进一步，所述主机壳体的周侧壁上开设有多个散热孔，所述播音孔安装在所述底座的顶部。

进一步，所述主机壳体的侧壁上和/或所述底座的侧壁上开设有用于安装防盗锁的防盗插孔。

进一步，所述主机壳体的侧壁上设置有凹槽，所述凹槽内壁靠近槽口的一侧设置有USB接口。

进一步，所述底座远离所述主机壳体的一侧设置插槽，所述屏幕板以插接方式安装在所述插槽内。

进一步，所述屏幕板为全息屏幕板。

与现有技术相比，本实用新型具有以下优点：

1、本实用新型提供的一种导购机，先将产品介绍编辑成视频，利用本导购机可将视频进行播放，从而实现向广大顾客介绍各种产品，提高了导购效率；并且，其视频内容可循环播放，强化宣传效果，提高了导购效果，可广泛应用于多种商业场景。此外，全息虚拟图像浮现，更具视觉冲击力，强化视觉营销效果；本导购机还具有设备小巧、集成度高，视频内容和全息屏幕易于定制化等优点。

2、本导购机的侧壁上开设有散热孔，方便排放投影元器件、播音器工作时所散发的热量。同时，本导购机上还设有安装防盗插孔，从而提高导购机的安全性。

3、本导购机的侧壁上设置有凹槽，该凹槽可形成把持部，便于工作人员搬移导购机。其USB接口设置在凹槽内，对USB接口起到一定的保护作用。并且，本导购机上的屏幕板可拆卸安装在底座上，使得安装方便。

附图说明

下面将以明确易懂的方式，结合附图说明优选实施方式，对一种导购机的上述特性、技术特征、优点及其实现方式予以进一步说明。

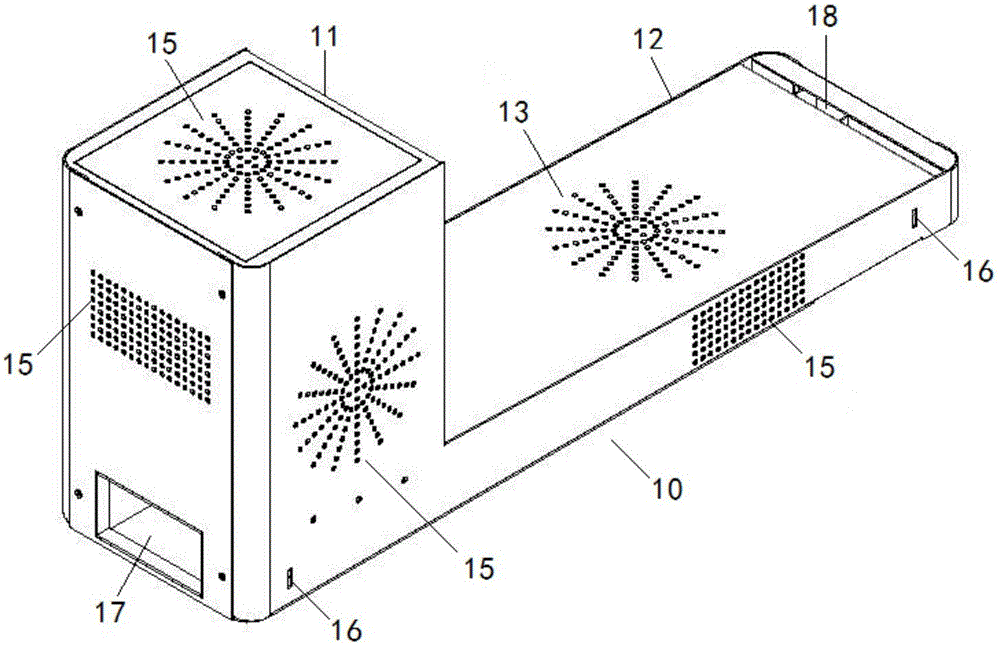

图1是本实用新型一种导购机的一立体结构示意图；

图2是本实用新型一种导购机的另一立体结构示意图；

图3是本实用新型一种导购机的俯视图；

图4是本实用新型一种导购机的侧视图；

图5是本实用新型一种导购机的后视图。

附图标号说明：

10—导购机本体 11—主机壳体 12—底座

13—播音孔 14—光孔 15—散热孔

16—防盗插孔 17—凹槽 18—插槽

具体实施方式

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对照附图说明本实用新型的具体实施方式。显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图，并获得其他的实施方式。

为使图面简洁，各图中只示意性地表示出了与本实用新型相关的部分，它们并不代表其作为产品的实际结构。另外，以使图面简洁便于理解，在有些图中具有相同结构或功能的部件，仅示意性地绘示了其中的一个，或仅标出了其中的一个。在本文中，“一个”不仅表示“仅此一个”，也可以表示“多于一个”的情形。

一种导购机，包括投影元器件、播音器、导购机本体10和屏幕板，所述投影元器件、播音器均安装在所述导购机本体10内，所述导购机本体10上开设有播音孔13，所述导购机本体10上开设有光孔14，所述屏幕板安装在导购机本体10的一侧。优选的，所述屏幕板为全息屏幕板，屏幕板未在图中示出。将已拍摄好的视频或图片通过投影元器件投影至屏幕板上，其声音可以通过播音器进行播放。其中，屏幕板与导购机本体10可以做成分体式，安装在导购机本体10上，也可以独立位于导购机本体10的一侧。上述投影元器件包括微投芯片，例如型号为德州仪器的高清DLP Pico微投芯片。

针对上述实施例的改进，本实施例中，所述导购机本体10呈L状，所述导购机本体10具有底座12和主机壳体11，所述主机壳体11位于所述底座12远离所述屏幕板的一侧，所述主机壳体11用于容纳投影元器件和播音器，所述播放器还可以安装在底座12内。所述导购机本体10中的底座12和主机壳体11可以是一体成型的，也可以分体式。

针对上述实施例的改进，本实施例中，所述主机壳体11的顶部、后 侧壁、前侧壁、左侧壁和右侧壁上分别开设有多个散热孔15，所述前侧壁、后侧壁上的散热孔15呈方形排列，所述顶部、左侧壁和右侧壁上的散热孔15呈圆形排列。主机壳体11周侧壁上的散热孔15还可以以其他形状进行排列，例如五角星形状等。所述播音孔13安装在所述底座12的顶部，所述散热孔15还分别开设在所述底座12的左侧壁和右侧壁上。所述光孔14开设在所述主机壳体11的前侧壁上。

针对上述实施例的改进，本实施例中，所述主机壳体11的左侧壁和/或右侧壁上靠近地面的一侧开设有用于安装防盗锁的防盗插孔16，所述防盗插孔16还开设在所述底座12的左侧壁和/或右侧壁上靠近地面的一侧。

针对上述实施例的改进，本实施例中，所述主机壳体11的后侧壁上靠近地面的一侧设置有凹槽17，所述凹槽17内壁靠近槽口的一侧设置有USB接口。优选的，所述底座12顶部远离所述主机壳体11的一侧设置插槽18，所述屏幕板以插接方式安装在所述插槽18内，从而实现屏幕板与底座12可拆卸连接。

应当说明的是，上述实施例均可根据需要自由组合。以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
