镭射防伪贴标的制作方法

本实用新型涉及一种镭射防伪贴标。

背景技术：

现有的镭射防伪贴标，厂商制作某个图案或数字的镭射防伪贴标时，每个图案或数字需要至少印刷一定的数量，例如某个图案或数字的镭射防伪贴标要求数量为几个或十几个时，印刷设备启动印刷一次，也至少会印刷200个，即印刷几个、十几个和印刷200个的成本是一样的，当需要印制的图案或文字(个性化图案)比较少时，更会造成印刷量的浪费，提高了印刷成本。

技术实现要素：

本实用新型的目的是提供一种镭射防伪贴标，以解决上述技术问题中的至少一个。

根据本实用新型的一个方面，提供了一种镭射防伪贴标，包括粘结层、基材层、油墨层、胶层、镭射膜层和保护层，基材层设在粘结层的上表面，油墨层设在基材层的上表面，胶层设在油墨层的上表面，镭射膜层设在胶层的上表面，保护层设在镭射膜层的上表面，油墨层上印制有图案和/或文字，胶层、镭射膜层的形状、位置与油墨层上印制的图案和/或文字一致。

本实用新型中，通过粘结层可以将镭射防伪贴标粘附在外界载体上，由于胶层、镭射膜层的形状、位置与油墨层上印制的图案和/或文字一致、一一对应，从而可以在油墨层上连续印制不同的图案和/或文字(如产品型号、生产商、电话等信息)，不论某个图案和/或数字的镭射防伪贴标要求数量为多少个，都可以对应数量地进行印制，避免了至少印制若干数量的限制，从而降低了印刷成本。

在一些实施方式中，还可以包括第一离型层，第一离型层设在粘结层的下表面。由此，第一离型层可以对粘结层进行保护，防止粘结层上粘贴灰尘等外界杂质，撕下第一离型层即可将镭射防伪贴标粘附在外界载体上。

在一些实施方式中，粘结层可以是均匀涂布在基材层下表面的不干胶。由此，镭射防伪贴标通过不干胶粘附在外界载体上。

在一些实施方式中，还可以包括第二离型层，第二离型层设在镭射膜层和保护层之间。由此，通过第二离型层可以非常方便地将保护层从镭射膜层上撕下，以便进行镭射防伪信息的确认。

在一些实施方式中，第一离型层上可以设有第一撕开部。由此，通过第一撕开部可以非常方便地将第一离型层撕下。

在一些实施方式中，基材层可以为铜版纸。由此，铜版纸可以作为油墨层、胶层、镭射膜层的附着载体，也可以增加镭射防伪贴标的整体厚度。

在一些实施方式中，第二离型层上可以设有第二撕开部。由此，通过第二撕开部可以非常方便地将保护层撕下。

在一些实施方式中，保护层可以是PET保护膜。由此，PET保护膜可以对镭射膜层起到保护的作用，防止运输过程中由于磕碰而导致镭射膜层被刮伤或损坏，从而影响防伪效果。

附图说明

图1为本实用新型一种实施方式的镭射防伪贴标的结构示意图；

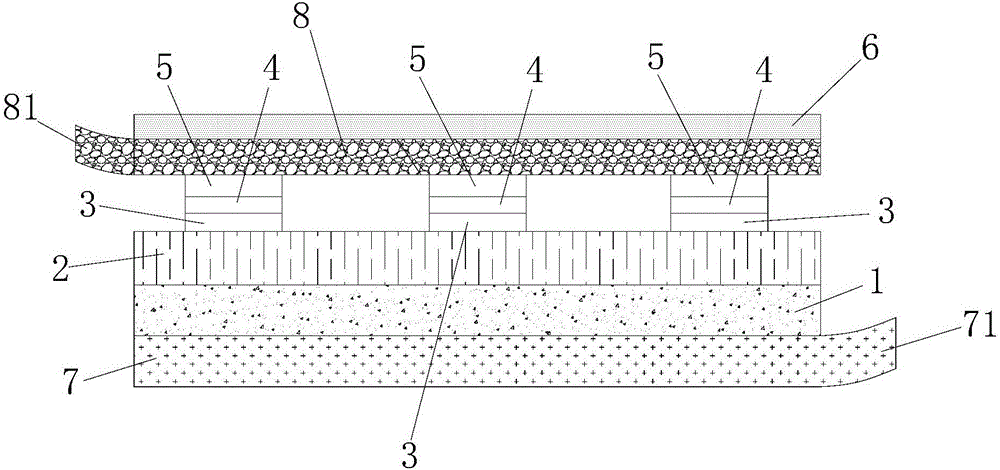

图2为图1所示的镭射防伪贴标沿A方向的结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。

图1和图2示意性地显示了本实用新型一种实施方式的镭射防伪贴标的结构。

如图1和图2所示，镭射防伪贴标，包括粘结层1、基材层2、油墨层3、胶层4、镭射膜层5和保护层6。此外，镭射防伪贴标还可以包括第一离型层7和第二离型层8。

如图2所示，粘结层1位于基材层2的下表面，镭射防伪贴标通过粘结层1粘附在外界载体上。

本实施例中，粘结层1是不干胶，不干胶均匀涂布在基材层2的下表面形成粘结层1。在其他实施例中，粘结层1也可以为涂布在基材层2下表面的压敏胶。在其他实施例中，粘结层1也可以是其他胶水类物质，将胶水类物质涂布在基材层2的下表面形成粘结层1。

本实施例中，基材层2是铜版纸，铜版纸可以作为油墨层3、胶层4、镭射膜层5的附着载体，也可以增加镭射防伪贴标的整体厚度。在其他实施例中，基材层2也可以是基材膜。

如图2所示，油墨层3位于基材层2的上表面，油墨层3涂布在基材层2的上表面，油墨层3上可以印制个性化图案和/或文字，例如可以在油墨层3上印制连续的字母A、B、C···(图1所示)。

如图2所示，胶层4涂布在油墨层3的上表面，胶层4的形状和位置同油墨层3上印制的图案和/或文字相同，例如，胶层4的形状也是连续的字母A、B、C···(图1所示)，即胶层4刚好覆盖在油墨层3上印制的图案和/或文字的上表面。

如图2所示，镭射膜层5依靠胶层4的粘附力粘贴在胶层4的上表面，镭射膜层5的形状、位置同胶层4的形状、位置相同，同油墨层3上印制的图案和/或文字的形状、位置也相同，例如，镭射膜层5的形状也是连续的字母A、B、C···(图1所示)，即镭射膜层5刚好覆盖在胶层4的上表面，也刚好位于油墨层3上印刷的图案和/或文字的上方。

胶层4、镭射膜层5的形状、位置与油墨层3上印制的图案和/或文字一致、一一对应，所以可以在油墨层3上连续印制不同的图案和/或文字(如产品型号、生产商、电话等信息)，不论某个图案和/或数字的镭射防伪贴标要求数量为多少个，都可以对应数量地进行印制。

如图2所示，保护层6利用自身附着力附着在第二离型层8的上表面，通过保护层6对镭射膜层5进行保护，保护层6可以对镭射膜层5起到保护的作用，防止运输过程中由于磕碰而导致镭射膜层5被刮伤或损坏，从而影响防伪效果。

本实施例中，保护层6是PET保护膜，通过PET保护膜可以对镭射膜层5进行更好地保护。在其它实施例中，保护层6也可以是PP保护膜或PVC保护膜等。

如图2所示，第二离型层8位于镭射膜层5和保护层6之间，第二离型层8可以是离型纸，也可以是离型膜。通过第二离型层8可以方便地将保护层6从镭射膜层5上撕下，以便进行防伪信息的确认。

如图2所示，第二离型层8的侧边上设置有一个第二撕开部81。本实施例中，第二撕开部81由第二离型层8的一个端面部分向外延伸形成。在其它实施例中，第二撕开部81也可以单独设置在第二离型层8和镭射膜层5之间，或由第二离型层8的一个端面整体向外延伸形成，例如，将第二撕开部81设置成细长的带状，通过第二撕开部81可以更加方便地将第二离型层8和保护层6从镭射膜层5上撕离。

本实施例中，第二撕开部81的数量为一个。在其它实施例中，第二撕开部81的数量及位置可以根据需要进行变更。

如图2所示，第一离型层7依靠自身附着力粘附在粘结层1的下表面，第一离型层7可以是离型纸，也可以是离型膜。第一离型层7可以对粘结层1进行保护，防止粘结层1上粘贴灰尘等外界杂质，撕下第一离型层7即可将镭射防伪贴标粘附在外界载体上。

如图2所示，第一离型层7的侧边上设置有一个第一撕开部71。本实施例中，第一撕开部71由第一离型层7的一个端面部分向外延伸形成。在其它实施例中，第一撕开部71也可以单独设置在第一离型层7和粘结层1之间，或由第一离型层7的一个端面整体向外延伸形成，例如，将第一撕开部71设置成细长的带状，通过第一撕开部71可以更加方便地将第一离型层7从粘结层1上撕离。

本实施例中，第一撕开部71的数量为一个。在其它实施例中，第一撕开部71的数量及位置可以根据需要进行变更。

本实用新型中，通过第一撕开部71将第一离型层7从粘结层1上撕离，通过粘结层1可以将镭射防伪贴标粘附在外界载体上，由于胶层4、镭射膜层5的形状(如连续的字母A、B、C···)、位置与油墨层3上印制的图案和/或文字(如连续的字母A、B、C···)一致、一一对应，所以可以在油墨层3上连续印制不同的图案和/或文字，不论某个图案和/或文字的镭射防伪贴标要求数量为多少个，都可以对应数量地进行印制，避免了至少印制若干数量的限制，从而降低了印刷成本。通过第二撕开部81可以将第二离型层8和保护层6从镭射膜层5上撕离，消费者可以进行镭射防伪信息的确认。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
