一种用于体视显微镜的LED荧光激发模组的制作方法

本实用新型涉及一种显微镜装置，具体是一种用于体视显微镜的LED荧光激发模组。

背景技术：

体视荧光显微镜是一种常见的显微镜，现有的体视荧光显微镜一般采用同轴光照明方式，即在显微镜成像光学系统中加载同轴荧光激发系统，常见于采用共用主物镜平行光路系统（CMO）的体视显微镜产品，对于伽利略式的传统体视显微镜加载荧光激发系统则十分困难，同时在使用荧光观察时，在变倍过程中出现高倍荧光亮度不够，低倍照明不均匀等荧光照明的缺陷。同时现有的荧光体视照明系统通常采用高压汞灯，汞灯照明具有辐射强，使用寿命短，不能实时开关，亮度不可调等缺陷，使用成本较高，为非绿色照明技术。因此现有的荧光体视成像技术不便于产品功能拓展与集成，而且生产成本高，很难大规模推广应用。

技术实现要素：

本实用新型的目的在于提供一种用于体视显微镜的LED荧光激发模组，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种用于体视显微镜的LED荧光激发模组，包括荧光激发模组、荧光挡光板和荧光电源控制器，所述荧光激发模组安装在荧光挡光板上并且荧光激发模组通过电源连接线与荧光电源控制器相连，荧光电源控制器上设置有第一开关、第二开关、第一调光旋钮和第二调光旋钮，荧光激发模组上设置有连接接口、第一路光源和第二路光源，荧光激发模组通过连接接口与体视显微镜相连，第一路光源包括第一LED光源、第一荧光激发片和第一荧光激发聚光系统，第二路光源包括第二LED光源、第二荧光激发片和第二荧光激发聚光系统，第一路光源上端设置有第一荧光发射镜，第二路光源上端设置有第二荧光发射镜。

作为本实用新型进一步的方案：连接接口通过螺钉固定在体视显微镜上。

作为本实用新型进一步的方案：第一荧光发射镜和第二荧光发射镜采用无缝安装的方式固定在荧光激发模组上。

与现有技术相比，本实用新型的有益效果是：该装置适用性强，操作安全便捷，制造与使用成本低；该装置采用大功率LED光源，频繁启动不需要预热和冷却，而且光源亮度连续可调，解决传统高压汞灯不可频繁启动，亮度不可调的使用缺陷，使用寿命长，操作安全能耗低，可有效延长荧光样品的观察寿命，可以根据不同显微荧光光谱特性要求，选择相应LED荧光激发模组，使用效果好。

附图说明

图1为用于体视显微镜的LED荧光激发模组的结构示意图。

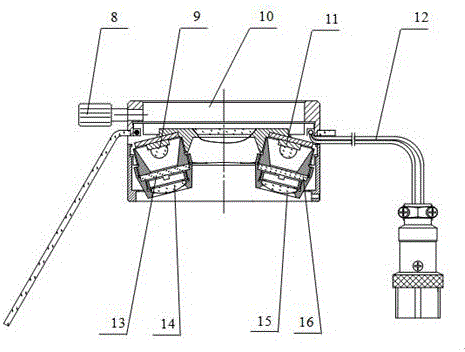

图2为用于体视显微镜的LED荧光激发模组中荧光激发模组的剖面图。

图3为用于体视显微镜的LED荧光激发模组中荧光激发模组的俯视图。

其中：1-荧光激发模组，2-荧光挡光板，3-荧光电源控制器，4-第一开关，5-第二开关，6-第一调光旋钮，7-第二调光旋钮，8-螺钉，9-第一LED光源，10-连接接口，11-第二LED光源，12-电源连接线，13-第一荧光激发片，14-第一荧光激发聚光系统，15-第二荧光激发聚光系统，16-第二荧光激发片，17-第一荧光发射镜，18-第二荧光发射镜。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种用于体视显微镜的LED荧光激发模组，包括荧光激发模组1、荧光挡光板2和荧光电源控制器3，所述荧光激发模组1安装在荧光挡光板2上并且荧光激发模组1通过电源连接线12与荧光电源控制器3相连，荧光电源控制器3上设置有第一开关4、第二开关5、第一调光旋钮6和第二调光旋钮7，荧光激发模组1上设置有连接接口10、第一路光源和第二路光源，荧光激发模组1通过连接接口10与体视显微镜相连，第一路光源包括第一LED光源9、第一荧光激发片13和第一荧光激发聚光系统14，第二路光源包括第二LED光源11、第二荧光激发片16和第二荧光激发聚光系统15，第一路光源上端设置有第一荧光发射镜17，第二路光源上端设置有第二荧光发射镜18。连接接口10通过螺钉8固定在体视显微镜上。第一荧光发射镜17和第二荧光发射镜18采用无缝安装的方式固定在荧光激发模组1上。

本实用新型的工作原理是：使用前先将荧光激发模组1安装在体视显微镜物镜的下方，旋转荧光激发模组1使第一荧光发射镜17和第二荧光发射镜18刚好对应显微镜左右两个成像光路，然后将荧光激发模组1用螺钉8紧固在体视显微镜遮光筒上，打开荧光电源控制器3的第一开关4和第二开关5，可点亮第一LED光源9和第二LED光源11，第一荧光激发片13和第二荧光激发片16与光源波段对应，激发光通过第一荧光激发聚光系统14与第二荧光激发聚光聚光系统15形成平行光束，亮度均匀的照射到被测物体上，平行光束可保证50～250mm工作距离的体视显微镜均可提供良好的照明。荧光挡光板2的作用是防止进行UV波段观察时光线照射到使用者，荧光挡光板2的角度可调。第一荧光发射镜17和第二荧光发射镜18与荧光激发光源成对角分布，第一荧光发射镜17和第二荧光发射镜18采用无缝安装方式，避免发射镜对另一路成像光路的影响。使用时可通过改变两组照明的光比得到最佳的合成效果，当两路荧光激发照明波段重合时也可单独彻底关闭另外一组，达到理想的激发效果。该装置采用发光二极管替代高压汞灯照明，外接独立驱动电源，即插即用，为有效保护观察者不受荧光辐射伤害，该装置中加载了大口径的荧光挡光板2，可在水平面内任意旋转角度，满足不同角度观察要求。该装置采用体视显微镜通用连接接口10，可适用国内外大部分体视显微镜产品。

该装置适用性强，操作安全便捷，制造与使用成本低；该装置采用大功率LED光源，频繁启动不需要预热和冷却，而且光源亮度连续可调，解决传统高压汞灯不可频繁启动，亮度不可调的使用缺陷，使用寿命长，操作安全能耗低，可有效延长荧光样品的观察寿命，可以根据不同显微荧光光谱特性要求，选择相应LED荧光激发模组，使用效果好。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
