一种头戴设备绑带及VR头盔的制作方法

本实用新型涉及一种头戴设备绑带，具体涉及用于VR头盔的绑带。本实用新型还涉及一种设置有绑带的VR头盔。

背景技术：

VR头盔，属于虚拟现实产品中的头戴设备，通常设置绑带佩戴在头上。所使用的绑带一般是由魔术贴(或者叫粘扣)和莱卡布两部分组成，莱卡布是基层布，魔术贴粘贴在莱卡布上通过自身折叠粘合构成连接铰链，实现与VR头盔壳体的连接。

莱卡布一般是通过开模具制成，然后对其两侧进行包边，包边采用手动或工装辅助完成，之后再用胶将魔术贴粘贴在莱卡布上，所使用的胶为普通液体胶水。这种方式制成的绑带在用户长时间使用的情况下，魔术贴容易出现局部或者整体翘起的现象，影响VR产品的整体质量和用户体验。

而且为制造莱卡布开模具所花的费用比较大，增加了生产成本。

技术实现要素：

针对现有技术中的上述问题，本实用新型的目的在于提供一种用于头戴设备的绑带，对莱卡布和魔术贴的连接结构做了改进，提高了二者的连接牢固度，降低了绑带的生产成本。本实用新型还涉及一种设置有该结构绑带的VR头盔。

为了实现上述目的，本实用新型采用以下技术方案：

一种头戴设备绑带，包括横向绑带，横向绑带中部连接有顶部绑带，所述横向绑带、顶部绑带均设置有粘贴在一起的基层布和魔术贴，所述基层布侧边设置有包边胶层，所述魔术贴上设置有车缝线，所述车缝线将魔术贴和基层布连接在一起。

进一步，所述车缝线沿着魔术贴的侧边设置，所述车缝线为一道或若干道。

进一步，所述魔术贴中部沿着宽度方向设置有所述车缝线，所述车缝线为一道或若干道。

进一步，所述基层布采用莱卡布，所述魔术贴的宽度小于所述基层布。

进一步，所述横向绑带、顶部绑带的两端设置为圆弧形。

进一步，所述横向绑带中部设置有头垫后壳，所述顶部绑带的一端与所述头垫后壳连接，所述头垫后壳接触使用者头部的一侧设置有衬垫。

进一步，所述魔术贴设置在所述基层布的整个外侧面，或者设置在两端的外侧面。

设置有上述头戴设备绑带的VR头盔，所述横向绑带的两端，所述顶部绑带的一端通过所述魔术贴自身的折叠粘合形成铰链，与所述VR头盔的壳体连接，通过调整所述魔术贴的折叠粘合长度调整绑带松紧度。

采用上述结构设置的用于头戴设备的绑带具有以下优点：

本产品中的莱卡布使用刀模冲切制成，不需要开模具，这种工艺比起用模具制作，成本较低。

本产品加入车缝工艺之后可以有效防止魔术贴出现局部或整体翘起的现象，提高了绑带的使用寿命，从而使得用户在使用过程中能有比较舒适的体验。

附图说明

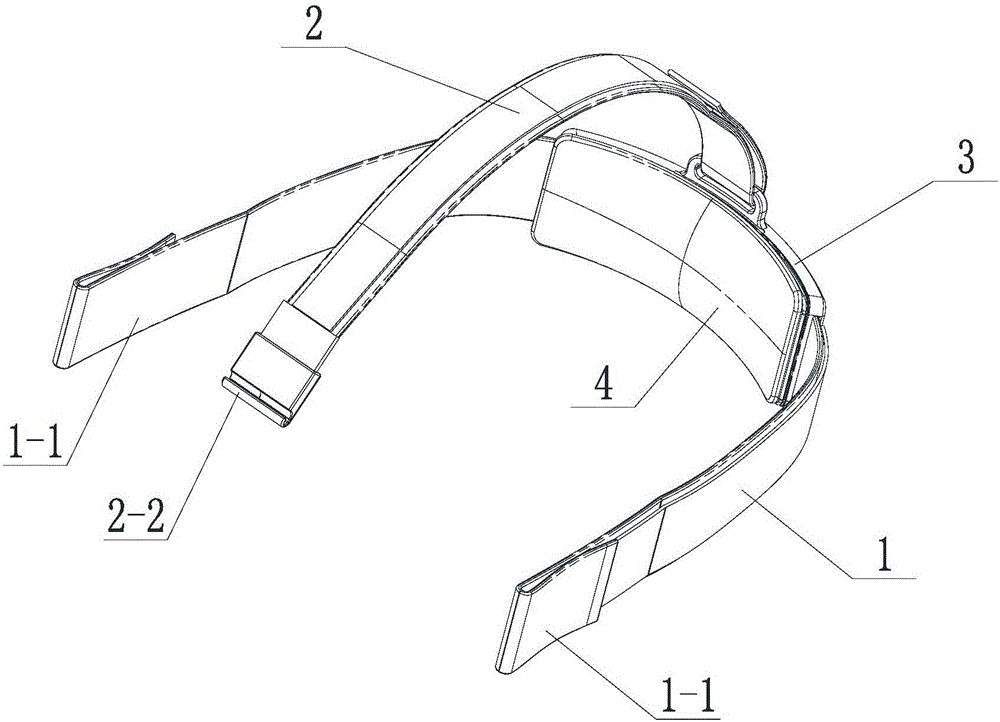

图1是本实用新型的立体图；

图2是本实用新型的立体图；

图3是本实用新型采用的顶部绑带立体图；

图4是本实用新型采用的横向绑带立体图；

图5是本实用新型的局部放大图。

图中：1.横向绑带；1-1.铰链；1-2.魔术贴；1-3.基层布；2.顶部绑带；2-1.铰链；2-2.铰链；2-3.魔术贴；2-4.基层布；3.头垫后壳；3-1.铰链；4.头垫皮套。

具体实施方式

为了使本实用新型的目的、技术方案和优点更加清楚，下面结合附图和具体实施例对本实用新型进行详细描述。

实施例1

如图1、图2所示为本实用新型实施例之一，在该实施例中，用于头戴设备的绑带，包括横向绑带1，横向绑带1中部连接有顶部绑带2，横向绑带1、顶部绑带2均设置有粘贴在一起的基层布和魔术贴(或者叫粘扣)，分别为基层布1-3和魔术贴1-2，基层布2-4和魔术贴2-3。

基层布是使用刀模冲切形成的矩形布条，魔术贴可以购买现有产品，也是矩形条状，适合采用具有带刺的一面，可以和自身粘合在一起。

基层布1-3、2-4的侧边设置有包边胶层，魔术贴1-2、2-3上设置有车缝线，车缝线将魔术贴和基层布连接在一起。

车缝线沿着魔术贴的侧边设置，车缝线为一道或若干道。

还可以这样设置车缝线，魔术贴中部沿着宽度方向设置有车缝线，车缝线为一道或若干道。

或者在魔术贴侧边和中部均设置有上述车缝线。

基层布采用莱卡布，魔术贴的宽度小于基层布，如图5所示。

横向绑带1中部设置有头垫后壳3，顶部绑带2的一端与头垫后壳3连接，头垫后壳3接触使用者头部的一侧设置有衬垫。顶部绑带2的另一端可以设置一个挂钩状的铰链2-2，也可以采用魔术贴形成铰链。

头垫后壳3可以采用塑料壳体，衬垫采用如图2中的头垫皮套4，衬垫可以提高使用者的穿戴舒适度。

魔术贴设置在基层布的整个外侧面，或者设置在两端的外侧面。

实施例2

在该实施例中，横向绑带、顶部绑带的两端设置为圆弧形。

具体地，基层布和魔术贴均要设置相应的圆弧端。设置为圆弧形更方便穿入VR头盔的壳体铰链中。

实施例3

在该实施例中，设置有上述头戴设备绑带的VR头盔，横向绑带的两端，顶部绑带的一端通过魔术贴自身的折叠粘合形成铰链，与VR头盔的壳体连接，通过调整魔术贴的折叠粘合长度调整绑带松紧度。

以上所述仅为本实用新型的实施方式，并非用于限定本实用新型的保护范围。凡在本实用新型的精神和原则之内所作的任何修改、等同替换、改进、扩展等，均包含在本实用新型的保护范围内。
