无外显螺丝的眼镜的制作方法

本实用新型涉及眼镜，具体涉及无外显螺丝的眼镜。

背景技术：

眼镜是人们日常生活中常用的饰品，具有矫正视力、遮挡紫外线和保护视力的作用。眼镜一般由镜架和镜腿组合而成，常用的眼镜的镜腿一般转动设置在镜架的两端，且镜腿或镜架上可以直接看见螺丝，影响美观，而且若佩戴者的头发较长，螺丝很容易卡住头发，拉扯过程中容易损伤头发、头皮，眼镜也会发生歪斜，使用十分不便；螺丝需要工人手动安装，人力成本较高；螺丝随着时间的延长会发生松动，会越戴越松，导致眼镜歪斜，导致使用者的镜片数据发生变化，损害视力。

由此可见，目前的眼镜存在螺丝暴露在外、容易松动的问题。

技术实现要素：

本实用新型所要解决的技术问题是目前的眼镜存在螺丝暴露在外、容易卡住头发的问题。

为了解决上述技术问题，本实用新型所采用的技术方案是提供了一种无外显螺丝的眼镜，包括塑料的镜架和转动设置在所述镜架两端的镜腿，所述镜架包括两相互连接的镜框，所述镜框内设有匹配的镜片，

所述镜框背离另一只所述镜框的外端设有连接件，所述镜腿通过芯轴转动设置在所述连接件的自由端，所述芯轴的上端设有盖片，所述盖片抵靠在所述镜腿的上表面，所述芯轴的下端通过固定件与所述镜腿的底面固定，

两所述镜框的内端采用鼻托架连接，所述鼻托架的两端设有挂孔，

所述连接件和所述鼻托架为金属材质，分别采用过盈热装方式插接在所述镜框内。

在上述方案中，所述固定件为螺母，所述镜腿的底面设有凹槽，所述螺母设置在所述凹槽内。

在上述方案中，所述镜腿朝向人脸的内侧面设有开口槽，所述连接件的自由端转动设置在所述开口槽内。

在上述方案中，所述连接件的自由端设有垂直的第一平面和第二平面，所述第一平面与打开状态下的所述镜腿平齐，所述第二平面与折叠状态下的所述镜腿平齐。

在上述方案中，所述镜腿背离人脸的外侧面设有矩形可视孔，随所述镜腿的转动，所述第一平面和所述第二平面轮流出现在所述矩形可视孔内。

在上述方案中，所述鼻托架的两端插接在所述镜框朝向人脸的内侧面上。

在上述方案中，所述挂孔向外延伸设有鼻托杆，所述鼻托杆上固定设有鼻托。

在上述方案中，所述盖片为几何形状，如圆形、三角形、心形或多边形。

在上述方案中，所述盖片的顶面与底面之间采用圆滑的弧面相接。

本实用新型，采用金属材质的连接件和鼻托架以及塑料材质的镜框，并且在鼻托架上设有方便安装的挂孔，将连接件与鼻托架采用过盈热装方式插接在镜框内，牢固性高，日常使用不会发生松动，外表光洁，镜架上除了底面外的可视面上没有外显螺丝，不会剐蹭皮肤或卡住头发，降低了人力成本，减少了眼镜由于螺丝松动出现歪斜甚至损害视力的问题，外观平整大方，使用方便。

附图说明

图1为本实用新型的结构示意图；

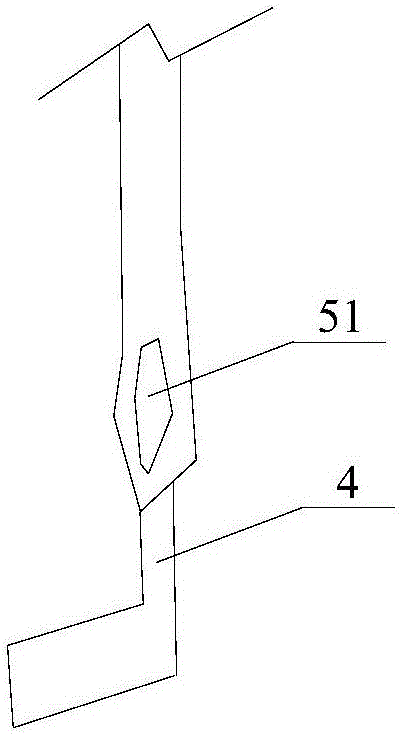

图2为本实用新型的镜腿与连接件的结构示意图；

图3为图2的右视图；

图4为本实用新型的连接件、镜腿和镜框的结构示意图；

图5为本实用新型的鼻托架与镜框的结构示意图。

具体实施方式

下面结合具体实施例和说明书附图对本实用新型予以详细说明。

如图1所示，本实用新型提供的无外显螺丝的眼镜包括塑料的镜架和转动设置在镜架两端的镜腿2，镜架包括两相互连接的镜框1，镜框1内设有匹配的镜片。

如图2～5所示，其中，镜框1背离另一只镜框1的外端设有连接件4，镜腿2通过芯轴转动设置在连接件4的自由端41，芯轴的上端设有盖片51，盖片51抵靠在镜腿2的上表面，芯轴的下端通过固定件52与镜腿2的底面固定，两镜框1的内端采用鼻托架3连接，鼻托架3的两端设有挂孔31，连接件4和鼻托架3为金属材质，分别采用过盈热装方式插接在镜框1内。

镜框1上没有螺丝，镜腿2的上表面和朝向或背离人脸的侧面没有螺丝，只在镜腿2的下表面设有固定件，外观整洁大方，佩戴过程中人眼看不到螺丝，而且固定件设置在下方，也不会将头发卡住。

由于鼻托架3的结构特点，不易夹紧或定位，挂孔31方便加工时将鼻托架3插入镜框1内，提高固定位置的准确度。挂孔31向外延伸设有鼻托杆，鼻托杆上固定设有鼻托。

优选地，固定件52为螺母，镜腿2的底面设有凹槽，螺母设置在凹槽内。固定件52采用此种固定方式，防止剐蹭皮肤。

镜腿2朝向人脸的内侧面设有开口槽，连接件4的自由端41转动设置在开口槽内。

优选地，如图4所示，连接件4的自由端41设有垂直的第一平面和第二平面，第一平面与打开状态下的镜腿2平齐，第二平面与折叠状态下的镜腿2平齐。镜腿2背离人脸的外侧面设有矩形可视孔21，随镜腿2的转动，第一平面和第二平面轮流出现在矩形可视孔21内。由此可知，当镜腿2打开时，第一平面出现在矩形可视孔21内，不仅起到装饰作用，还可以使镜腿2的外侧面变平整，防止灰尘进入；当镜腿2打开时，第二平面出现在矩形可视孔21内，同样起到防止灰尘进入的作用。

优选地，鼻托架3的两端插接在镜框1朝向人脸的内侧面上，使镜框1背离人脸的外侧面光滑平整，人眼看不到鼻托架3的固定痕迹，增加美观度。

优选地，盖片51为几何形状，如圆形、三角形、心形或多边形，还可以为多种几何形状的组合，可起到装饰作用，提高美感。

优选地，盖片51的顶面与底面之间采用圆滑的弧面相接，使盖片51的外侧面圆滑没有棱角，防止剐蹭手指或头发，提升触感。

本实用新型，采用金属材质的连接件和鼻托架以及塑料材质的镜框，并且在鼻托架上设有方便安装的挂孔，将连接件与鼻托架采用过盈热装方式插接在镜框内，牢固性高，日常使用不会发生松动，外表光洁，镜架上除了底面外的可视面上没有外显螺丝，不会剐蹭皮肤或卡住头发，降低了人力成本，减少了眼镜由于螺丝松动出现歪斜甚至损害视力的问题，外观平整大方，使用方便。

本实用新型不局限于上述最佳实施方式，任何人应该得知在本实用新型的启示下作出的结构变化，凡是与本实用新型具有相同或相近的技术方案，均落入本实用新型的保护范围之内。
