一种茶杯热能感应LED告示灯的制作方法

本实用新型涉及一种LED告示灯，尤其是一种能根据所述的杯体内液体的温度高低变化的规律进行灯色深浅的变化LED告示灯。

背景技术：

温度传感器主要是指能感受温度并转换成可用输出信号的传感器，能与某些物体连接，进行温度的检测并将检测到的温度数值通过模拟信号的方式输出到统计统计器材上，通过与LED灯的连接即可成为既能通过LED灯的发光进行温度的提示，而且能随着温度的转变而改变LED灯的灯色，这无疑更加美化茶杯的外观。所以现有一种能根据所述的杯体内液体的温度高低变化的规律进行灯色深浅的变化LED告示灯，美化茶杯外观，适用性强，实用性高。

技术实现要素：

本实用新型的目的在于针对现有技术的不足，提供一种能根据所述的杯体内液体的温度高低变化的规律进行灯色深浅的变化LED告示灯。

为达到上述目的，本实用新型通过以下技术方案实现：

一种茶杯热能感应LED告示灯，包括杯体、底座、充电插口、储电器、电路板、热能感应器、LED灯板、单片机和支架，其特征在于，所述的底座在所述杯体的下方，所述的充电插口在所述的底座上，所述的电路板在所述的底座内，所述的储电器、所述的支架、所述的单片机和所述的热能感应器在所述的电路板上，所述的LED灯板在所述的支架上方。

进一步，所述的底座由二氧化硅气凝胶制成。

进一步，所述的热能感应器是一种温度传感器。

进一步，所述的储电器是一种通过外接电源提供电能储存的储电池。

进一步，所述的LED灯板包括LED灯座和若干个LED，所述的若干个LED通过所述的LED灯座上的若干个插槽安装在所述的LED灯座上。

进一步，所述的若干个LED是一种多色光LED。

本实用新型的有益效果是：本实用新型的一种茶杯热能感应LED告示灯的所述的热能感应器能检测所述的杯体内液体的温度，然后控制所述的LED灯板上的若干个LED发光，所述的若干个LED能根据所述的杯体内液体的温度高低变化的规律进行灯色深浅的变化，适用性强，实用性高。

附图说明

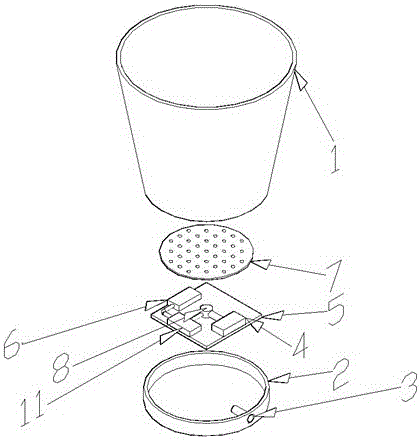

图1是本实用新型的一种茶杯热能感应LED告示灯的内部示意图。

图2是本实用新型的一种茶杯热能感应LED告示灯的LED灯板结构示意图。

具体实施方式

为了对本实用新型的结构、特征及其功效，能有更进一步地了解和认识，现举一较佳实施例，并结合附图详细说明如下：

如图1和图2结合所示，包括杯体1、底座2、充电插口3、储电器4、电路板5、热能感应器6、LED灯板7、单片机11和支架8，其特征在于，所述的底座2在所述杯体1的下方，所述的充电插口3在所述的底座2上，所述的电路板5在所述的底座2内，所述的储电器4、所述的支架8、所述的单片机11和所述的热能感应器6在所述的电路板5上，所述的LED灯板7在所述的支架8上方，所述的杯体1的底部是一层可进行热能传递的塑料层，可将所述的杯体能液体的温度传递到所述的底座的架空层内的空间中，所述的底座2由二氧化硅气凝胶制成，能隔绝所述的底座的架空层内的热能，所述的充电插口为与外接电源的连接提供了一条通道，所述的储电器是一种通过外接电源提供电能储存的储电池，所述的储电器能通过所述的充电插口获得从外接电源的电能补给并将电能储存起 来，所述的支架8与所述的储电器连接进行电能的传输，所述的电路板5与所述的支架8连接并将电能传输到安装在所述电路板5上的各个工作单元上，所述的储电器为所述的热能感应器6、所述的LED灯板7和所述的单片机提供工作时消耗的电能，所述的热能感应器是一种温度传感器，所述的热能感应器6与所述的单片机11连接进行数据的传输，所述的热能感应器6能检测到所述的底座2的架空层内的温度，并转化为模拟信号传输到所述的单片机内，所述的单片机11收集和整理所传输的模拟信号并对模拟信号进行修改，修改为能调整电流大少和改变电流脉冲宽度的模拟信号，并传输到所述的支架8上传输到下一工作机构，所述的LED灯板7包括LED灯座9和若干个LED10，所述的若干个LED10通过所述的LED灯座9上的若干个插槽安装在所述的LED灯座9上，所述的LED灯座9与所述的支架8连接并进行电能和模拟信号的传输，所述的LED灯座9上的若干个插槽12为所述的若干个LED10提供电能，所述的若干个LED10是一种多色光LED，所述的若干个LED10通过所述的LED灯座9接收到的电能和模拟信号进行发光和灯色的转换，通常为：当所述的杯体1内的液体温度在100摄氏度到70摄氏度时，所述的若干个LED10的灯色为红色，当所述的杯体1内的液体温度在70摄氏度到40摄氏度时，所述的若干个LED10的灯色为绿色，当所述的杯体1内的液体温度在40摄氏度到10摄氏度时，所述的若干个LED10的灯色为蓝色，当所述的杯体1内的液体温度在10摄氏度以下时，所述的若干个LED10的灯色为白色。
