一种射灯导轨安装座的制作方法

本实用新型涉及灯具配件技术领域，具体涉及一种用来支撑固定射灯导轨的安装座。

背景技术：

导轨射灯在商铺等需要重点投射照明的场所应用十分广泛，其一般安装固定在天花板或墙壁上，通常一条导轨可安装数个射灯，同时射灯可在导轨上移动进行位置调整，安装时导轨是需要安装固定在天花板或墙壁上的，而为了便于将导轨安装在天花板或墙壁上，就需要设计一种射灯导轨安装座。

技术实现要素：

针对现有技术的不足，本实用新型旨在提供一种可安装固定在天花板或墙壁上的用来安装固定射灯导轨的射灯导轨安装座。

为实现上述目的，本实用新型采用如下技术方案：

一种射灯导轨安装座，包括固定座架、活动夹片和连接螺钉，所述固定座架包括安装板、第一侧壁和第二侧壁，第一侧壁和第二侧壁分别垂直于安装板且一体成型在安装板的两侧端上，第一侧壁的内壁上沿其长度方向分别成型有第一凸条和第二凸条，第一凸条和第二凸条平行且第一凸条、第二凸条和第一侧壁围合形成第一安装槽，第二侧壁的高度与第一凸条成型在第一侧壁内壁上的高度平齐，第二侧壁上成型设置有第一连接螺孔，安装板上开设有安装孔；活动夹片包括夹片主体和第三凸条，第三凸条一体成型在夹片主体的内壁上并与成型在第一侧壁内壁上的第二凸条高度平齐，夹片主体上对应第二侧壁上的第一连接螺孔成型设置有第二连接螺孔；

活动夹片设置在固定座架的第二侧壁外侧，连接螺钉依次穿过夹片主体上的第二连接螺孔和第二侧壁上的第一连接螺孔将活动夹片固定在固定座架上，夹片主体、第三凸条和第二侧壁围合形成第二安装槽。

进一步的，所述安装孔是长圆孔。

进一步的，所述第二侧壁的厚度大于安装板和第一侧壁的厚度，安装板和第一侧壁的厚度相同。

进一步的，所述夹片主体的内壁是斜面壁，夹片主体的厚度朝成型有第三凸条的一端递减，夹片主体的外壁是平面壁。

进一步的，所述第二连接螺孔是沉孔，连接螺钉是沉头螺钉。

本实用新型具有如下有益效果：

本实用新型一种射灯导轨安装座，其固定座架的安装板与天花板或墙壁固定连接，射灯导轨安装固定在第一安装槽和第二安装槽上，活动夹片通过连接螺钉和固定座架的第二侧壁活动连接，可安装固定在天花板或墙壁上用来安装固定射灯导轨，结构简单、安装方便稳固。

附图说明

图1为本实用新型一种射灯导轨安装座的整体结构示意图；

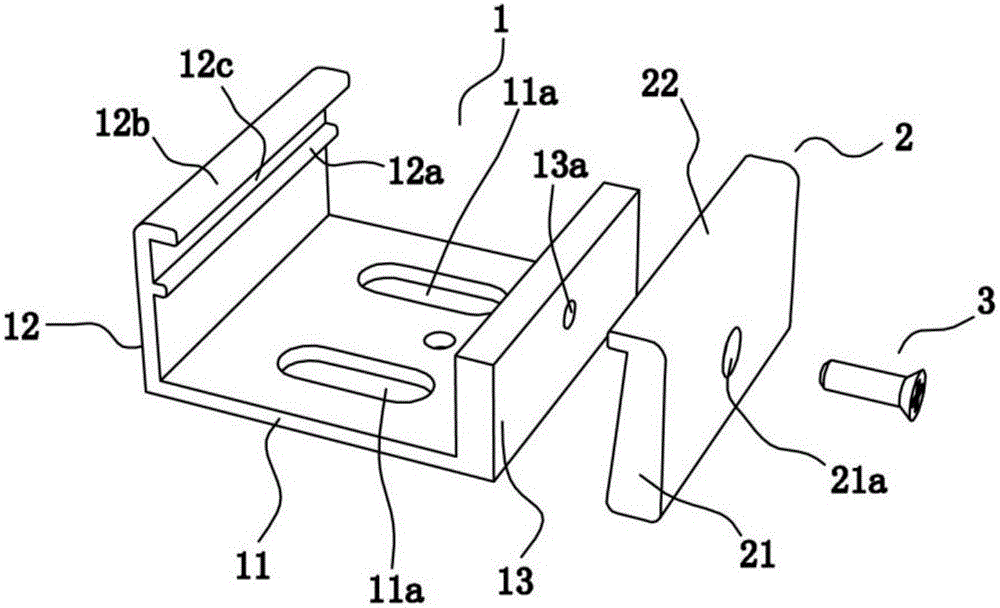

图2为本实用新型一种射灯导轨安装座的分体结构示意图。

图中：1、固定座架；2、活动夹片；3、连接螺钉；11、安装板；12、第一侧壁；13、第二侧壁；11a、安装孔；12a、第一凸条；12b、第二凸条；12c、第一安装槽；13a、第一连接螺孔；21、夹片主体；22、第三凸条；21a、第二连接螺孔；22a、第二安装槽。

具体实施方式

下面结合附图及具体实施例，对本实用新型作进一步的描述，以便于更清楚的理解本实用新型要求保护的技术思想。

如图1、2所示本实用新型一种射灯导轨安装座，包括固定座架1、活动夹片2和连接螺钉3，固定座架1包括安装板11、第一侧壁12和第二侧壁13，第一侧壁12和第二侧壁13分别垂直于安装板11且一体成型在安装板11的两侧端上，第一侧壁12的内壁上沿其长度方向分别成型有第一凸条12a和第二凸条12b，第一凸条12a和第二凸条12b平行且第一凸条12a、第二凸条12b和第一侧壁12围合形成第一安装槽12c，第二侧壁13的高度与第一凸条12a成型在第一侧壁12内壁上的高度平齐，第二侧壁13上成型设置有第一连接螺孔13a，安装板11上开设有安装孔11a；活动夹片2包括夹片主体21和第三凸条22，第三凸条22一体成型在夹片主体21的内壁上并与成型在第一侧壁12内壁上的第二凸条12b高度平齐，夹片主体21上对应第二侧壁13上的第一连接螺孔13a成型设置有第二连接螺孔21a；活动夹片2设置在固定座架1的第二侧壁13外侧，连接螺钉3依次穿过夹片主体21上的第二连接螺孔21a和第二侧壁13上的第一连接螺孔13a将活动夹片2固定在固定座架1上，夹片主体21、第三凸条22和第二侧壁13围合形成第二安装槽22a。

具体的，安装孔11a是长圆孔；第二侧壁13的厚度大于安装板11和第一侧壁12的厚度，安装板11和第一侧壁12的厚度相同；第二连接螺孔21a是沉孔，连接螺钉3是沉头螺钉。

为进一步便于射灯导轨的安装，夹片主体21的内壁是斜面壁，夹片主体21的厚度朝成型有第三凸条22的一端递减，夹片主体21的外壁是平面壁。

本实用新型的工作原理为：其固定座架1的安装板11与天花板或墙壁固定连接，活动夹片2通过连接螺钉3和固定座架1的第二侧壁13活动连接，第一凸条12a、第二凸条12b和第一侧壁12围合形成第一安装槽12c，夹片主体21、第三凸条22和第二侧壁13围合形成第二安装槽22a，射灯导轨安装固定在第一安装槽12c和第二安装槽22a上，活动夹片2可通过连接螺钉3推进将射灯导轨牢固地安装在第一安装槽12c和第二安装槽22a上，结构简单、安装方便稳固。

对于本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及变形，而所有的这些改变以及变形都应该属于本实用新型权利要求的保护范围之内。
