一种植物台灯的供水装置的制作方法

本实用新型涉及照明设备，尤其是一种植物台灯的供水装置。

背景技术：

随着人口的逐渐增多，工业的发展，空气质量也就越来越差，为了改善室内的环境，大家都喜欢在室内或者办公的区域放置绿色植物或者盆栽，众所周知，为了能使植物更好的生长，室内的绿色植物需要定期的进行浇水，长时间没照看的话容易枯萎，尤其是一旦外出旅游或者遇到节假日放假多天的话就没有人给植物进行浇水，植物就容易因为缺水而导致干枯，甚至死亡，影响人们办公的心情。

技术实现要素：

本实用新型所要解决的技术问题在于提供一种结构牢固、使用方便、清新空气的植物台灯的供水装置。

为解决上述现有的技术问题，本实用新型采用如下方案：一种植物台灯的供水装置，包括底座、灯体、灯杆、放置架、开关，所述灯体与灯杆一体式连接，灯体上设有开关，灯杆底部与底座连接，底座上设有放置架，放置架包含放置板、固定架以及滤水槽，放置板上设有若干放置孔，放置孔周边设有若干换气孔，放置板底部设有固定架，固定架中间设有卡槽，放置板放置在卡槽上，固定架底部设有滤水槽，滤水槽内穿插设有若干引水孔，每个引水孔上均设有密封盖，引水孔底部设有支撑块，支撑块放置在底座内，底座一侧设有型腔，型腔内设有电路板，电路板一侧通过连接块与电源接口连接。

作为优选，所述灯体包含上固定架、照明灯体、反光板以及下固定架，这样子可以使结构更加牢固。

作为优选，所述卡槽两端设有半圆形凹槽，放置板放置在固定架上的卡槽上时，通过凹槽可以对放置板进行安放。

有益效果：

本实用新型采用了上述技术方案提供一种植物台灯的供水装置，弥补了现有技术的不足，设计合理，操作方便。

附图说明

图1为本实用新型的结构示意图，

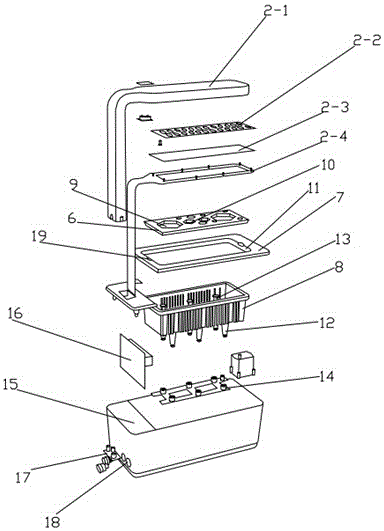

图2为本实用新型的拆分示意图，

图3为本实用新型的局部结构示意图。

图中，底座1、灯体2、上固定架2-1、照明灯体2-2、反光板2-3、下固定架2-4、灯杆3、放置架4、开关5、放置板6、固定架7、滤水槽8、放置孔9、换气孔10、卡槽11、引水孔12、密封盖13、支撑块14、型腔15、电路板16、连接块17、电源接口18。

具体实施方式

如图1、图2、图3所示，一种植物台灯的供水装置，包括底座1、灯体2、灯杆3、放置架4、开关5，所述灯体2与灯杆3一体式连接，灯体2上设有开关5，灯杆3底部与底座1连接，底座1上设有放置架4，放置架4包含放置板6、固定架7以及滤水槽8，放置板6上设有若干放置孔9，放置孔9周边设有若干换气孔10，放置板6底部设有固定架7，固定架7中间设有卡槽11，放置板6放置在卡槽11上，固定架7底部设有滤水槽8，滤水槽8内穿插设有若干引水孔12，每个引水孔12上均设有密封盖13，引水孔12底部设有支撑块14，支撑块14放置在底座1内，底座1一侧设有型腔15，型腔15内设有电路板16，电路板16一侧通过连接块17与电源接口18连接，所述灯体2包含上固定架2-1、照明灯体2-2、反光板2-3以及下固定架2-4，所述卡槽11两端设有半圆形凹槽19。

实际工作时，底座1与灯体2采用灯杆3互相连接，在底座1上设有固定架7，固定架7上设有放置板6，将绿色植物放置在放置板6上的放置孔9内，在灯体2上设有开关5，按下开关5可以对绿色植物起到一个照明的作用，在底座1内设有滤水槽8，通过滤水槽8可以对水分进行过滤，在底座1一侧设有一个型腔15，型腔15内设有电路板16，电路板16一侧与电源接口18连接，接通电源，使底座1内过滤好之后的水分沿着底座1的边缘进行流通，等流到型腔15底部的时候会自动进行分流，这样水流可以有效的避开电路板16，避免对电路板16进行损坏，等水流沿着灯杆3流到灯体2上时，通过灯体2上的照明灯体2-2产生热量，可以使水分进行雾化，更加有效的对绿色植物起到一个光合的作用，并且在放置孔9周边设有若干换气孔10，可以有效的进行换气，增加空气的流通性，使办公环境更加清新，有效的缓解心情，使用方便。

本文中所描述的具体实施方式仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
