一种安装方便的气氛照明设备的制作方法

技术领域：

本发明涉及照明设备技术领域，更具体的说涉及一种安装方便的气氛照明设备。

背景技术：
：

现有的照明设备一般是固定在设备上或者墙体上进行照明，而在一些活动中心或者是家里准备聚会等活动时，为了增加气氛，需要一些特定的气氛灯来进行烘托，而现在的家用气氛灯一般是只是采用不同颜色的灯体进行照明，效果有限。

技术实现要素：
：

本发明的目的就是针对现有技术之不足，而提供一种安装方便的气氛照明设备，它可以摆放在各种地方，也可以吸附在铁质部上，其可以根据需要进行灯具的摆动照射，并根据需要安装不同颜色的镜片来改变灯具照射的灯光颜色，满足活动需要，其结构简单，效果好。

本发明的技术解决措施如下：

一种安装方便的气氛照明设备，包括灯具，所述灯具固定在水平板的顶面上，水平板的底面两侧具有铰接板，铰接轴固定在两个铰接板上，铰接轴的中部铰接有升降块，升降块螺接在凸起安装部的顶面具有的螺接孔中，凸起安装部的一侧铰接有调节轴，调节轴上固定有驱动齿轮，铰接轴的一端伸出一侧的铰接板并固定有从动齿轮，驱动齿轮与从动齿轮相啮合；

凸起安装部的底端固定在安装块的中部顶面上，安装块的一侧顶面固定有竖直板，竖直板的外侧壁上固定有摆动伺服电机，摆动伺服电机的输出轴穿过竖直板并通过联轴器与调节轴的端部相连接；

所述安装块的底面螺接有多个固定支腿。

所述固定支腿的底端固定有摆放块，摆放块的底面固定有永磁铁块。

所述水平板的前后两端的底部固定有缓冲弹簧，缓冲弹簧的底端固定在安装块的前后两端的顶面上。

所述灯具的灯光照射方向的安装块的顶面上固定有镜片安装块，镜片安装在镜片安装块上。

所述镜片安装块处于灯具的左端处，镜片安装块的顶面具有主插槽，镜片插套并卡置在主插槽中并处于灯具的灯光照射的前方。

本发明的有益效果在于：

它可以摆放在各种地方，也可以吸附在铁质部上，其可以根据需要进行灯具的摆动照射，并根据需要安装不同颜色的镜片来改变灯具照射的灯光颜色，满足活动需要，其结构简单，效果好。

附图说明：

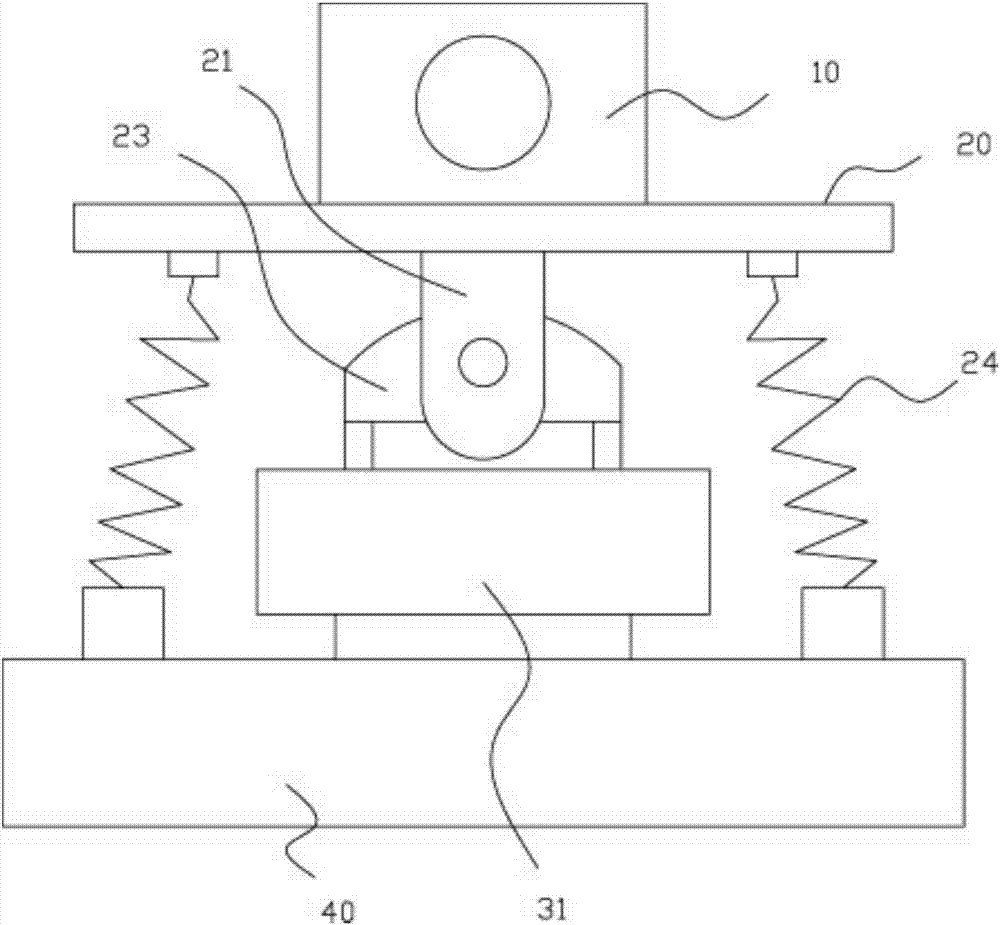

图1为本发明的局部结构示意图；

图2为本发明的局部侧视图。

具体实施方式：

实施例：见图1至图2所示，一种安装方便的气氛照明设备，包括灯具10，所述灯具10固定在水平板20的顶面上，水平板20的底面两侧具有铰接板21，铰接轴22固定在两个铰接板21上，铰接轴22的中部铰接有升降块23，升降块23螺接在凸起安装部31的顶面具有的螺接孔中，凸起安装部31的一侧铰接有调节轴32，调节轴32上固定有驱动齿轮34，铰接轴22的一端伸出一侧的铰接板21并固定有从动齿轮24，驱动齿轮34与从动齿轮24相啮合；

凸起安装部31的底端固定在安装块40的中部顶面上，安装块40的一侧顶面固定有竖直板41，竖直板41的外侧壁上固定有摆动伺服电机42，摆动伺服电机42的输出轴穿过竖直板41并通过联轴器与调节轴32的端部相连接；

所述安装块40的底面螺接有多个固定支腿43。

进一步的说，所述固定支腿43的底端固定有摆放块44，摆放块44的底面固定有永磁铁块45。

进一步的说，所述水平板20的前后两端的底部固定有缓冲弹簧24，缓冲弹簧24的底端固定在安装块40的前后两端的顶面上。

进一步的说，所述灯具10的灯光照射方向的安装块40的顶面上固定有镜片安装块49，镜片46安装在镜片安装块49上。

进一步的说，所述镜片安装块49处于灯具10的左端处，镜片安装块49的顶面具有主插槽，镜片46插套并卡置在主插槽中并处于灯具10的灯光照射的前方。

本实施例的灯具10与现有市面上可以买到的灯具结构相同，不再详述。

本实施例在使用时，可以将永磁铁块45吸附在铁质块上实现自动固定，然后，通过摆动伺服电机42运行，实现灯具10的摆动照射，提高照射效果，而根据需要可以将镜片46更换成不同颜色的款式，从而改变不同的光照颜色，其效果好，效率高。

技术特征：

技术总结
本发明公开了一种安装方便的气氛照明设备，包括灯具，所述灯具固定在水平板的顶面上，水平板的底面两侧具有铰接板，铰接轴固定在两个铰接板上，铰接轴的中部铰接有升降块，升降块螺接在凸起安装部的顶面具有的螺接孔中，凸起安装部的一侧铰接有调节轴，调节轴上固定有驱动齿轮，铰接轴的一端伸出一侧的铰接板并固定有从动齿轮，驱动齿轮与从动齿轮相啮合；凸起安装部的底端固定在安装块的中部顶面上，安装块的一侧顶面固定有竖直板，竖直板的外侧壁上固定有摆动伺服电机；它可以摆放在各种地方，也可以吸附在铁质部上，其可以根据需要进行灯具的摆动照射，并根据需要安装不同颜色的镜片来改变灯具照射的灯光颜色，满足活动需要，效果好。

技术研发人员：王锦江
受保护的技术使用者：佛山海悦智达科技有限公司
技术研发日：2017.07.06
技术公布日：2017.09.15
