一种方便拆卸的电焊钳的制作方法

本实用新型涉及一种方便拆卸的电焊钳。

背景技术：

电焊钳主要包括由上钳、下钳以及上钳前端和下钳前端构成的钳嘴，上钳和下钳间连接有弹性件（如弹簧），用于对上钳和下钳提供复位弹力，且，上钳和下钳之间设有铰接座，以使上钳下钳能够相对交叉转动，以使焊嘴夹紧焊条。

然而，由于电焊钳经久使用后需维修，则需拆卸弹性件更换，然而，由于上钳和下钳被铰接在一起，导致弹性件的更换比较困难，进而延长了维修时间。

技术实现要素：

为了克服现有技术的不足，本实用新型的目的在于提一种方便拆卸的电焊钳，能方便拆卸上钳，利于弹簧维修更换。

本实用新型的目的通过以下技术方案实现：

一种方便拆卸的电焊钳，包括上钳和下钳，上钳的前段与下钳的前段组成钳嘴，上钳的中部和下钳的中部通过一铰接座铰接，上钳的后段和下钳的后段通过弹簧连接，上钳的后段包括固定板和橡胶分拆板，固定板与上钳的前段一体连接，橡胶分拆板包括板体及由板体的外表面凸出的多个填充有液体的弹性鼓包，板体内开有第一通道，第一通道分别连通各弹性鼓包，橡胶分拆板的前端开有劈槽，且该橡胶分拆板内设有第二通道，第二通道与第一通道连通,固定板的后端开有与橡胶分拆板的前端插装配合的插槽。

优选地，橡胶分拆板的前端设有与插槽以可拆卸的方式插装配合的插舌，第二通道内置于插舌。

优选地，插舌的侧部凸出有若干卡条。

优选地，劈槽呈等腰梯形。

与现有技术相比，本实用新型具有如下有益效果：

本实用新型通过在使用时对上钳和下钳抓握施力，则对应对弹性鼓包施力，以使液体流向橡胶分拆板，来对橡胶分拆板加压膨胀，从而使橡胶分拆板涨紧在固定板的插槽中，与固定板更为稳定地连接，而当施力恢复弹性鼓包后，液体被吸回弹性鼓包，使得橡胶分拆板能够方便地从固定板中拆下，以利于连接在上钳后段和下钳后段的弹簧更容易维修更换。

附图说明

图1为本实用新型方便拆卸的电焊钳的主视图；

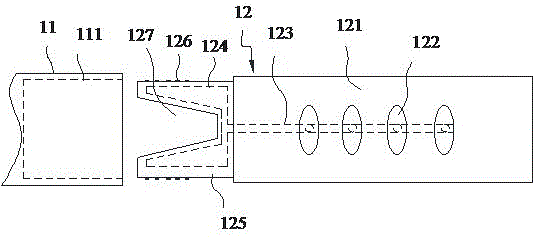

图2为本实用新型方便拆卸的电焊钳的俯视分解图。

图中：1、上钳；11、固定板；111、插槽；12、橡胶分拆板；121、板体；122、弹性鼓包；123、第一通道；124、第二通道；125、插舌；126、卡条；127、劈槽；2、下钳；3、钳嘴；4、铰接座；5、弹簧。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步的详细说明。

如图1-2所示的一种方便拆卸的电焊钳，包括上钳1和下钳2，上钳1的前段与下钳2的前段组成钳嘴3，上钳1的中部和下钳2的中部通过一铰接座4铰接，上钳1的后段和下钳2的后段通过弹簧5连接，上钳1的后段包括固定板11和橡胶分拆板12，固定板11与上钳1的前段一体连接，橡胶分拆板12包括板体121及由板体121的外表面凸出的多个填充有液体的弹性鼓包122，板体121内开有第一通道123，第一通道123分别连通各弹性鼓包122，橡胶分拆板12的前端开有劈槽127，且该橡胶分拆板12内设有第二通道124，第二通道124与第一通道123连通,固定板11的后端开有与橡胶分拆板12的前端插装配合的插槽111。

通过在使用时对上钳1和下钳2抓握施力，则对应对弹性鼓包122施力，以使液体流向橡胶分拆板12，来对橡胶分拆板12加压膨胀，从而使橡胶分拆板12涨紧在固定板11的插槽111中，与固定板11更为稳定地连接，而当施力恢复弹性鼓包122后，液体被吸回弹性鼓包122，使得橡胶分拆板12能够方便地从固定板11中拆下，以利于连接在上钳1后段和下钳2后段的弹簧5更容易维修更换。

为进一步提升连接的稳定性，橡胶分拆板12的前端设有与插槽111以可拆卸的方式插装配合的插舌125，第二通道124内置于插舌125，劈槽127开设于插舌125。

为更进一步提升插舌125与插槽111的连接稳定性，插舌125的侧部凸出有若干卡条126，卡条126可增大摩擦。为使橡胶分拆板12的前端具备弹性性能，以更容易与插槽111插装配合，本实施例的劈槽127呈等腰梯形。

本实用新型的实施方式不限于此，按照本实用新型的上述内容，利用本领域的普通技术知识和惯用手段，在不脱离本实用新型上述基本技术思想前提下，本实用新型还可以做出其它多种形式的修改、替换或变更，均落在本实用新型权利保护范围之内。
