钢包二次渣线砖的制作方法

本实用新型属冶金行业钢包火部件领域，尤其涉及一种钢包二次渣线砖。

背景技术：

钢包系冶金工业的重要器件，起着储存，转运钢水的作用，同时还要进行炉外精炼的双重任务，钢包使用寿命的长短，不仅关系到耐火材料的消耗，而且直接影响炼钢的正常生产。

随着精炼的日益普及,钢包的使用条件越来越苛刻,熔渣量增多,对钢包渣线材料的侵蚀日益严重。精炼钢包的熔渣,一般由SiO2、CaO、MgO、Al2O3、FeO、MnO等组成。冶炼不同的钢种,由于使用的还原剂、造渣剂等不同,使得钢包渣的成分变化很大,钢渣成分不同,对耐火材料的侵蚀特性也不同。目前,大多数钢厂钢包没有按冶炼钢种的不同而加以分类使用,这种情况下,熔渣对渣线耐火材料的侵蚀是十分明显的，目前大多数钢厂在实际生产中采用更换渣线的方式，而渣线以下的包壁部分仍继续服役使用，也就是中修更换渣线，我们称之二次渣线。

目前使用的二次渣线砖的砖型为楔形，各钢厂更换的渣线砖型与原一次渣线砖型是一样的，这样在中修砌筑时，由于渣线下部的衬砖已经有过钢水侵蚀的痕迹，会造成砌筑新砖时不够稳定，所以经常出现砖在砌筑过程及使用中的不稳、掉砖及砖与砖出现的缝隙的现象。

技术实现要素：

本实用新型旨在克服现有技术的不足之处而提供一种结构简单，压紧力强，渣线砖不易脱落的钢包二次渣线砖。

为解决上述技术问题，本实用新型是这样实现的。

本实用新型的一种钢包二次渣线砖，包括钢包二次渣线砖的本体，其特征在于所述的钢包二次渣线砖本体为楔形结构体，在所述楔形结构体的左侧纵向设有凸起，右侧纵向设有与左侧纵向凸起平行的凹槽。

进一步地，本实用新型所述的凸起和凹槽至少为二个。

本实用新型的优点是结构简单，通过采用上述结构体二次渣线砖，

增加了砌筑之后砖与砖之间的相互作用力，使得二次渣线砖在使用更加稳定，有效的解决了二次渣线砖的脱落以及砖与砖出现的缝隙问题。有效的提高渣线砖的使用寿命。

附图说明

图1为本实用新型的结构示意图。

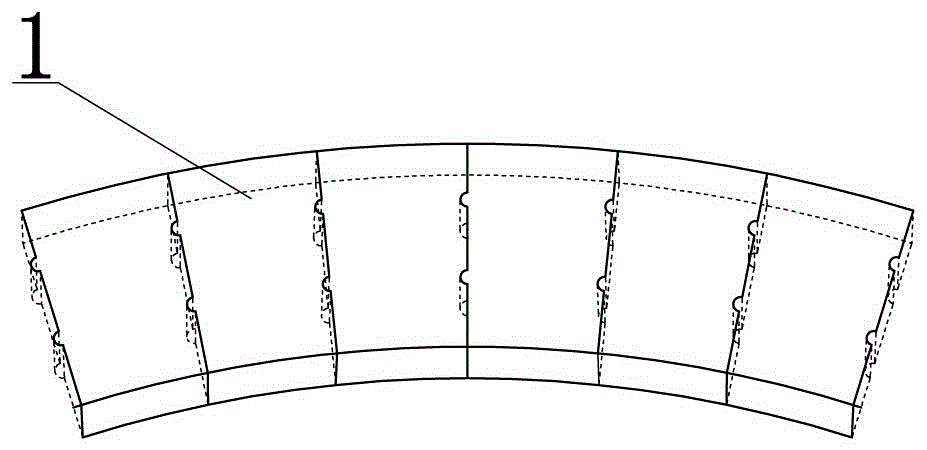

图2为本实用新型实际装配图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步说明。

如图1和图2所示，本实用新型的一种钢包二次渣线砖，包括钢包二次渣线砖的本体，其特征在于所述的钢包二次渣线砖本体为楔形结构体1，在所述楔形结构体1的左侧纵向设有凸起2，右侧纵向设有与左侧纵向凸起2平行的凹槽3。

在具体砌筑时，本实用新型的钢包二次渣线砖每块楔形结构体1的外周尺寸都相同，凹槽3与凸起2形成互相咬合结构，所述的凸起2和凹槽3至少为二个。凸起2和凹槽3增加了二次渣线砖砌筑时的稳定性。另外，凹槽3与凸起2的设计还可方便调运与砌筑，工作效率明显提高。有效的解决了二次渣线砖的脱落以及砖与砖出现的缝隙问题。提高渣线砖的使用寿命。
