一种便于开启的转运包的制作方法

本实用新型属于金属铸造技术领域，涉及一种便于开启的转运包。

背景技术：

目前，在铸件生产中，所用的金属液大都是金属液转运包从熔化炉或保温炉中取出再送至铸造工序。从熔化炉转出铝液转运包前，需要将包盖打开。现在，金属液转运包包盖打开过程，常采用人工提起包盖提手的方式，这种方式工人直接接触包盖包盖高温时容易出现烫伤，而且包盖自身重量很重，人工提起过程费时，费力，操作环境恶劣；铝液转运完毕后，需要人工将包盖盖紧，由于包盖较重，包盖下落过程会产生很大的冲击力，造成对转运包的损坏。

技术实现要素：

本实用新型提出了一种便于开启的转运包，解决了现有技术中转运包的上述问题。

本实用新型的技术方案是这样实现的：

一种便于开启的转运包，包括：

包体和包盖，所述包体与所述包盖一端通过铰轴铰接，另一端设置有包盖锁紧装置，所述铰轴上套有扭簧，所述扭簧两端均与所述包体连接，中间设置有扭边，所述扭边被所述包盖的扭簧压紧板压住，所述扭簧压紧板设置在所述包盖靠近所述铰轴一端，

所述包盖靠近所述铰轴一端设置有杠杆臂。

进一步，还包括套在所述杠杆臂上的施力杠杆。

进一步，所述包盖锁紧装置一端与所述包体铰接，包括设置有蝴蝶螺母的螺栓，所述包盖靠近所述螺栓一端设置有放入所述螺栓的凹槽。

进一步，所述杠杆臂的截面为椭圆形，所述施力杠杆为与所述杠杆臂相应的管状。

进一步，所述扭簧为耐高温扭力扭簧。

进一步，所述杠杆臂与所述包盖呈30°夹角。

进一步，所述施力杠杆为向远离所述包盖方向弯曲的弧形。

本实用新型的使用原理为：

将包盖打开时，先旋转蝴蝶螺母，使包盖与包盖锁紧装置分离，再将施力杠杆一端套在杠杆臂上，再将施力杠杆另一端压下，使包盖随着铰轴旋转，从而使包盖打开；当包盖关闭时，扭簧压紧板将扭簧的扭边压紧，扭簧产生扭力，避免包盖下落力量过大对设备产生冲击，当开启包盖时，由于扭簧扭力的存在，可以为包盖开启提供适宜的力量，从而降低操作人员在施力杠杆上所施加的力量，降低人的劳动强度。

本实用新型有益效果为：

1、本实用使转运包在开启包盖的过程中，人不再与包盖接触，而是通过杠杆臂来开启包盖，增加了金属液转运包操作的安全性；另外，使用了耐高温的扭力扭簧，能够在800度以下的高温时为包盖提供扭力，不仅人工省力，而且在包盖下放的过程中，促使包盖轻轻的闭合，起到了保护包盖的作用，延长了设备的使用寿命。

2、通过套在杠杆臂上的施力杠杆来打开包盖，采用了省力结构设计，人工操作省力，效率高。

3、包盖锁紧装置可以将包盖锁紧在包体上，增加转运包的密封性和实用性；耐高温的扭簧可以增加本实用的寿命；杠杆臂与包盖呈30°夹角，可以方便通过杠杆臂打开包盖。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

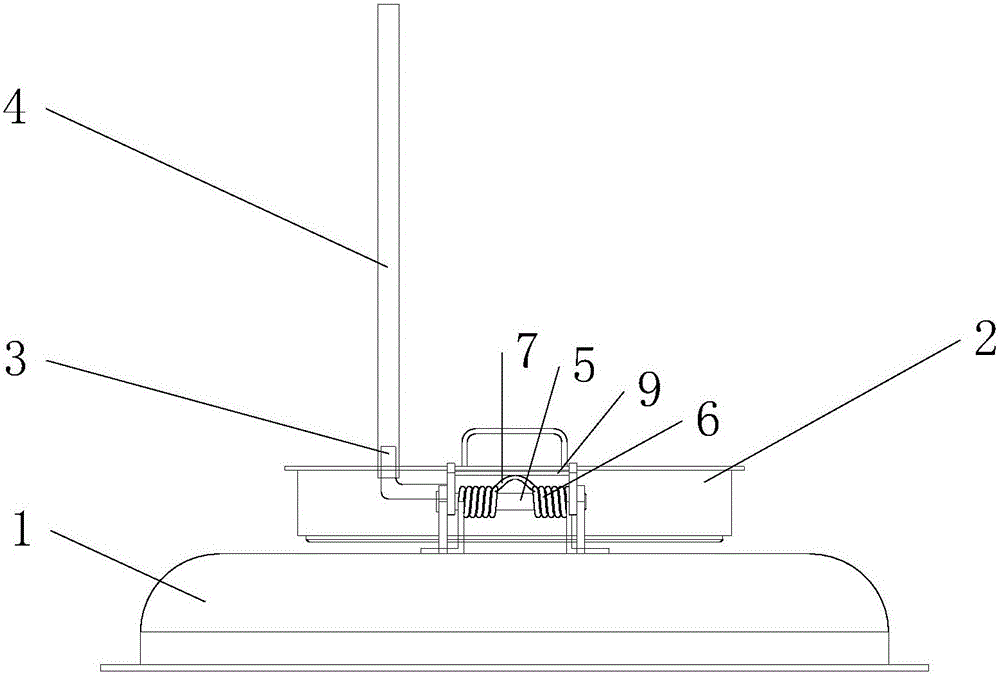

图1为本实用新型结构示意图；

图2为本实用新型侧视结构示意图；

图3为本实用新型打开状态结构示意图；

图中：1-包体，2-包盖，3-杠杆臂，4-施力杠杆，5-铰轴，6-扭簧，7-扭边，81-蝴蝶螺母，82-螺栓，9-扭簧压紧板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-图3所示，本实用新型提出的一种便于开启的转运包，包括：

包体1和包盖2，包体1与包盖2一端通过铰轴5铰接，另一端设置有包盖锁紧装置，铰轴5上套有扭簧6，扭簧6两端均与包体1连接，中间设置有扭边7，扭边7被包盖2的扭簧压紧板9压住，扭簧压紧板9设置在包盖2靠近铰轴5一端，

包盖2靠近铰轴5一端设置有杠杆臂3。

本实用使转运包在开启包盖2的过程中，人不再与包盖2接触，而是通过杠杆臂3来开启包盖2，增加了金属液转运包操作的安全性；另外，使用了耐高温的扭簧6，能够在800度以下的高温时为包盖2提供扭力，不仅人工省力，而且在包盖2下放的过程中，促使包盖2轻轻的闭合，起到了保护包盖2的作用，延长了设备的使用寿命。

进一步，还包括套在杠杆臂3上的施力杠杆4。

通过套在杠杆臂3上的施力杠杆4来打开包盖2，采用了省力结构设计，人工操作省力，效率高。

进一步，包盖锁紧装置一端与包体1铰接，包括设置有蝴蝶螺母81的螺栓82，包盖2靠近螺栓82一端设置有放入螺栓82的凹槽。

进一步，杠杆臂3的截面为椭圆形，施力杠杆4为与杠杆臂3相应的管状。

进一步，扭簧6为耐高温扭力扭簧。

进一步，杠杆臂3与包盖2呈30°夹角。

进一步，施力杠杆4为向远离包盖2方向弯曲的弧形。

包盖锁紧装置可以将包盖2锁紧在包体1上，增加转运包的密封性和实用性；耐高温的扭簧6可以增加本实用的寿命；杠杆臂3与包盖2呈30°夹角，施力杠杆4为弧形，可以方便通过杠杆臂3和施力杠杆4打开包盖2。

使用时，将施力杠杆4一端套在杠杆臂3上。将包盖2打开时，先旋转蝴蝶螺母81，使包盖2与包盖锁紧装置分离，再将施力杠杆4另一端压下，使包盖2随着铰轴5旋转，从而使包盖2打开；当包盖2关闭时，扭簧压紧板9将扭簧6的扭边7压紧，扭簧6产生扭力，避免包盖2下落力量过大对设备产生冲击，当开启包盖2时，由于扭簧6扭力的存在，可以为包盖2开启提供适宜的力量，从而降低操作人员在施力杠杆4上所施加的力量，降低工作人员的劳动强度。
