一种洗车机清洗车体侧面裙边的毛刷运动装置的制作方法

本实用新型涉及清洁设备技术领域，尤其是指一种洗车机清洗车体侧面裙边的毛刷运动装置。

背景技术：

汽车时代的来临，使得人们之间的距离不再遥远，我们可以通过汽车代步，风雨无阻地准时在我们需要到达的目的地。

当我们使用一段时间车辆后，由于尘土、泥泞、油圬等原因，使得车辆表面蒙上一层污垢，需要我们定时对车辆表面进行清洗，以保持车辆表面的洁净及降低车辆行驶过程中的风阻。为此，自洁型洗车机由于具有高效、洁净、节省人工成本等优势，逐渐在各个城市中取代人工洗车。洗车机在进行清洗过程中，是通过横向及纵向的毛刷筒高速转动，带动筒体上的清洁带在车辆表面进行擦拭动作而进行去除污垢的工作。由于纵向毛刷的上端固定连接在活动架的上方，其另一端为自由端，在进行擦拭动作的过程中，被淸洗的车辆侧面裙边是一个向内里的弧形面，因为活动架仅依靠滚轮在洗车机架上行走，纵向的毛刷旋转运动则经常会擦拭不到弧形面的车体，影响车辆表面的洁净度。

技术实现要素：

本实用新型的目的在于克服上述现有技术中的不足之处，而提供一种洗车机清洗车体侧面裙边的毛刷运动装置。

本实用新型是通过如下技术方案实现的：洗车机清洗车体侧面裙边的毛刷运动装置，本实用新型由揺臂、传动电机、偏转电机、清洗柱及固定座组成，固定座一端固定在清洗机架上，揺臂通过偏转轴与固定座转动连接，偏转电机固定于固定座上，其输出端通过减速机构与偏转轴相连，传动电机固定在揺臂上，并通过传动带与固定座另一端的清洗柱转动连接，清洗柱上固设有若干排清洗带。

所述的清洗柱的轴心线与偏转轴轴心线之间有小于5°的夹角。

所述的揺臂绕偏转轴摆动的最大夹角为60°。

本实用新型具有的优点是：1.封闭式自转结构，防水、防尘、防腐；2.摇臂式电机控制，速度快，有过载保护，安全；3.电流传感器控制接触深度，灵活且可靠。

附图说明：

附图1为本实用新型主视图；

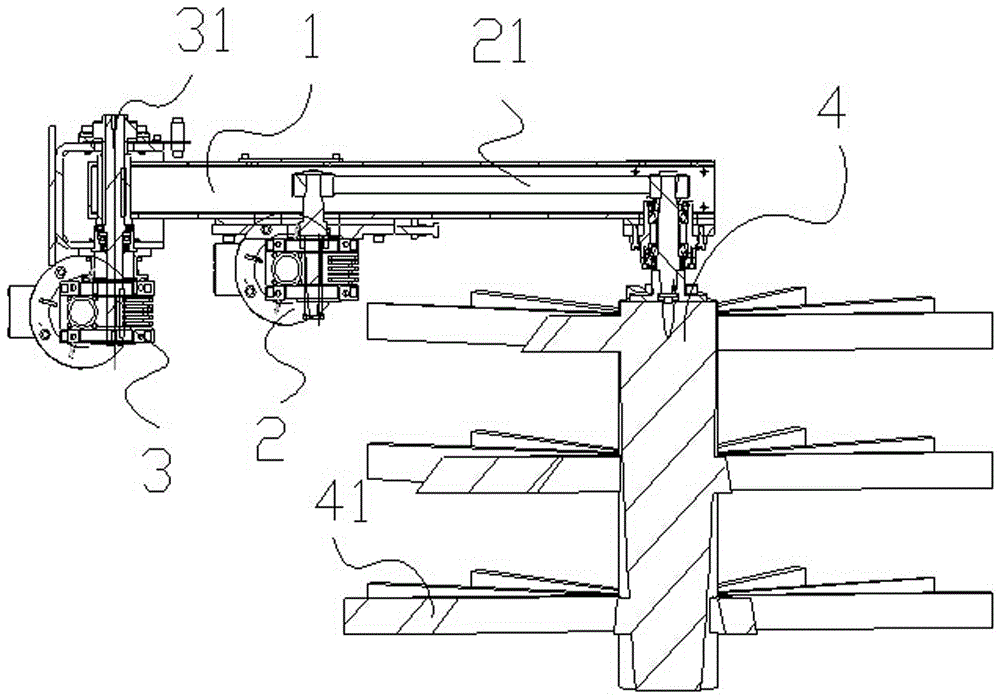

附图2为本实用新型主剖视图；

附图3为本实用新型侧视图；

附图4为本实用新型仰视图。

具体实施方式：

见附图1～4，洗车机清洗车体侧面裙边的毛刷运动装置，本实用新型由揺臂1、传动电机2、偏转电机3、清洗柱4及固定座5组成，固定座5一端固定在清洗机架上，揺臂1通过偏转轴31与固定座5转动连接，偏转电机3固定于固定座5上，其输出端通过减速机构与偏转轴31相连，传动电机2固定在揺臂1上，并通过传动带21与固定座5另一端的清洗柱4转动连接，清洗柱4上固设有若干排清洗带41。

所述的清洗柱4的轴心线与偏转轴31轴心线之间有小于5°的夹角。

所述的揺臂1绕偏转轴31摆动的最大夹角为60°。

当使用本实用新型时，若待清洗的车辆进入洗车机后，驱动偏转电机3，揺臂1绕偏转轴31发生偏转，使得固定座5另一端的清洗柱4靠近待清冼的车体侧面裙边，通过传感器控制距离，再启动揺臂1上的传动电机2，通过传动带21转动清洗柱4，使清洗带41对车体侧面裙边进行清洗。

由于清洗柱4的轴心线与偏转轴31轴心线之间有小于5°的夹角，越靠近清洗柱4的末端则越靠近待待清洗车体的底部，亦是弧面变化最大的地方，即能保证清洗带41能对其表面进行擦拭动作。
