洗车机纵刷八轮导向、链驱动机构的制作方法

本实用新型涉及清洁设备技术领域，尤其是指一种洗车机纵刷八轮导向、链驱动机构。

背景技术：

汽车时代的来临，使得人们之间的距离不再遥远，我们可以通过汽车代步，风雨无阻地准时在我们需要到达的目的地。

当我们使用一段时间车辆后，由于尘土、泥泞、油圬等原因，使得车辆表面蒙上一层污垢，需要我们定时对车辆表面进行清洗，以保持车辆表面的洁净及降低车辆行驶过程中的风阻。为此，自洁型洗车机由于具有高效、洁净、节省人工成本等优势，逐渐在各个城市中取代人工洗车。洗车机在进行清洗过程中，一般是通过是通过纵向的毛刷筒高速转动，带动筒体上的清洁带在车辆侧面进行擦拭动作而进行去除污垢的工作。由于纵向的毛刷均是固定连接在活动架上，且活动架为框架式结构，通过电机驱动轮子在活动架的横梁上移动，由于在各零件的加工过程中的加工误差以及各部件之间装配的累积误差，不同程度都反映到轮子与活动架的横梁的匹配性，轻则洗车机在工作时噪音大，重则控制不灵活，洗车洁净度不高。

技术实现要素：

本实用新型的目的在于克服上述现有技术的不足之处，而提供一种洗车机纵刷八轮导向、链驱动机构。

本实用新型是通过如下技术方案实现的：洗车机纵刷八轮导向、链驱动机构，包括活动架横梁1、固定座2及驱动电机3，在框架式的固定座2内，上、下设置有导向轮21、22，活动架横梁1卡合于上、下设置有导向轮21、22之间，侧导向轮23通过框架式的固定座2内的左、右两侧的弹性座24顶压在活动架横梁1的两侧，在活动架横梁1的一侧固设有一链条11，固设于固定座2一侧的驱动电机3通过减速机构将动力传递给链轮31，链轮31与活动架横梁1一侧的链条11相啮合。

所述的导向轮21、22各为两个。

所述的顶压在活动架横梁1两侧的侧导向轮23各为两个。

所述的固定座2内的左、右两侧的弹性座24为压簧。

本实用新型由于在活动架横梁四面各有两轮导向防偏位，两竖刷共用一条链条，简单、效率高，控制灵活、洗车干净度高。

附图说明：

附图1为本实用新型立体图；

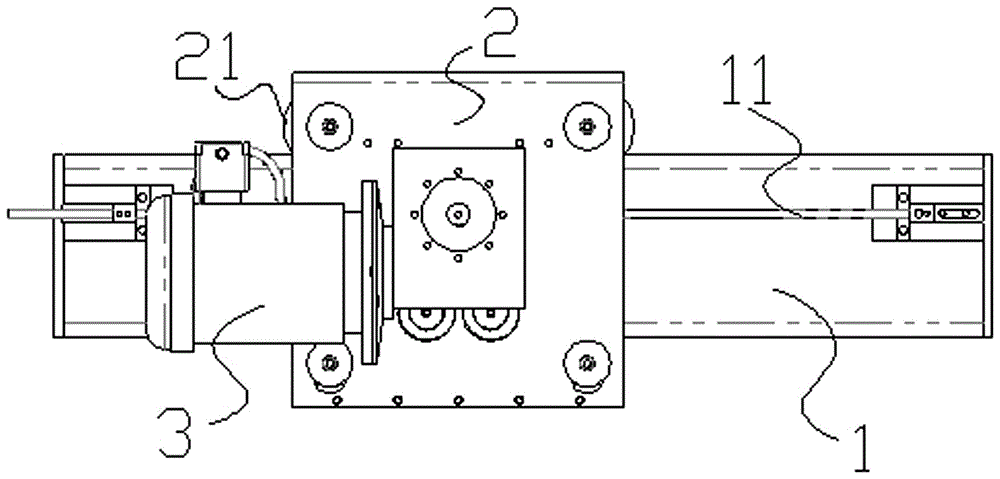

附图2为本实用新型主视图；

附图3为本实用新型侧视图。

具体实施方式：

见附图1～3，洗车机纵刷八轮导向、链驱动机构，包括活动架横梁1、固定座2及驱动电机3，在框架式的固定座2内，上、下设置有导向轮21、22，活动架横梁1卡合于上、下设置有导向轮21、22之间，侧导向轮23通过框架式的固定座2内的左、右两侧的弹性座24顶压在活动架横梁1的两侧，在活动架横梁1的一侧固设有一链条11，固设于固定座2一侧的驱动电机3通过减速机构将动力传递给链轮31，链轮31与活动架横梁1一侧的链条11相啮合。

所述的导向轮21、22各为两个。

所述的顶压在活动架横梁1两侧的侧导向轮23各为两个。

所述的固定座2内的左、右两侧的弹性座24为压簧。

使用本实用新型时，由于动力传递是通链轮31与链条11啮合传动，具有平稳性好，驱动灵活，再则由于活动架横梁1四面各有两轮导向防偏位，使得竖刷在工作及运动过程中顺畅，保证了洗车的质量。
