通讯电缆施工转运车的制作方法

本实用新型属于通讯电缆施工领域，涉及通讯电缆的转运，尤其是一种通讯电缆施工转运车。

背景技术：

通讯电缆在铺设施工时，通常都是成卷运到施工场地。使用时放线、收线都需要人手工操作，非常麻烦，而且电缆的转运也非常费力。

技术实现要素：

本实用新型的目的在于克服现有技术的不足之处，提供一种结构简单、设计科学合理的可升降通讯电缆施工转运车。

本实用新型解决技术问题所采用的技术方案是：

一种通讯电缆施工转运车，包括车箱、液压升降台、支架、电机、卷轴及电缆架，在车箱的底面对称安装滚轮或履带，在车箱内安装液压升降台，在液压升降台上固装支架，在支架下方的液压升降台上安装电机、控制器，在支架的顶面通过轴承安装卷轴，在卷轴的一端与电机轴之间通过皮带轮安装减速带，在卷轴的另一端连接辊形电缆架，在电缆架上缠绕通讯电缆。

而且，在车箱的一侧壁固装带扶手的推杆。

本实用新型的优点和积极效果是：

1、本转运车通过液压升降台调节电缆架的高度，适应不同工况要求。

2、本转运车通过电机带动电缆架旋转，从而实现自动收线、放线，节省了人力，提高了施工效率。

3、本转运车使电缆架能够灵活移动，全地形适用。

附图说明

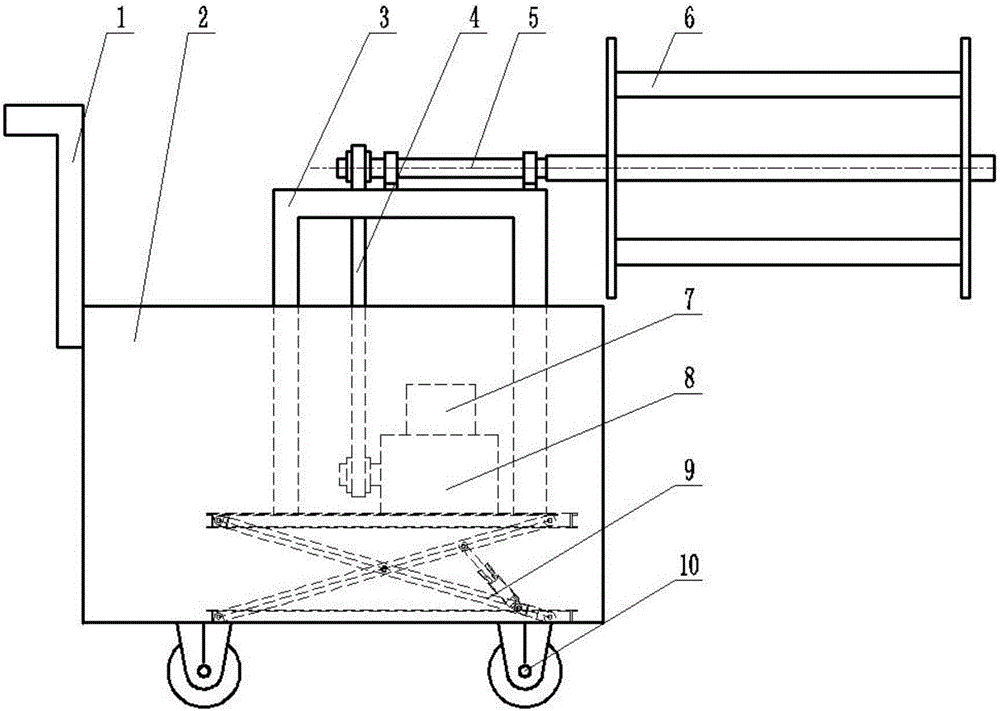

图1为本实用新型的结构示意图。

具体实施方式

下面结合附图并通过具体实施例对本实用新型作进一步详述，以下实施例只是描述性的，不是限定性的，不能以此限定本实用新型的保护范围。

一种通讯电缆施工转运车，包括车箱2、液压升降台9、支架3、电机8、减速带4、卷轴5及电缆架6，在车箱的底面对称安装滚轮10或履带，在车箱内安装液压升降台，在液压升降台上固装支架，在支架下方的液压升降台上安装电机、控制器7，在支架的顶面通过轴承安装卷轴5，在卷轴的一端与电机轴之间通过皮带轮安装减速带，在卷轴的另一端连接辊形电缆架，在电缆架上缠绕通讯电缆。

在车箱的一侧壁固装带扶手的推杆1。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
