一种具有隔板防物品倾倒的实验室推车的制作方法

本实用新型涉及一种教学用具，具体是一种具有隔板防物品倾倒的实验室推车。

背景技术：

在上实验课时，通常需要用到各种仪器，模型或是一些瓶装药剂等，由于这些实验用具很多，实验师在上课时一般会将这些上课所用到的实验用具装到一个推车中，推到教室里；现有的实验室推车一般为一个带转向轮的柜子，然而各个教室都是有门槛的，在进出教室经过门槛时推车会发生倾斜和震动从而导致推车内的实验用具倾倒甚至引起实验用具受损。

技术实现要素：

本实用新型的目的在于提供一种具有隔板防物品倾倒的实验室推车，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种具有隔板防物品倾倒的实验室推车，包括外壳、扶手、转向轮、封闭门和抽屉；所述外壳呈长方体状，其左端开口，设置在转向轮的上端；所述扶手共两个，均匀设置在外壳的右侧表面的上端；所述转向轮共四个，均匀设置在外壳的下端表面的四个端点上；所述封闭门呈长方形，共两个，通过铰链与外壳相连接，对称设置在外壳的左端，将外壳左侧的开口封闭，并设有把手；所述把手呈长方形凸块状，设置在封闭门的左端表面上；所述抽屉呈长方体状，共有三个，设置在外壳的内部，并设有抽屉边框、第一滑槽、第二滑槽、隔板和抽屉底板；所述抽屉边框呈四边形框状，设置在抽屉底板的上端；所述隔板呈长方形板状，设置在抽屉边框的内部和抽屉底板的上方，并设有滑块、螺栓杆、螺帽和拧片；所述滑块呈长方形，设置在隔板的左端表面中心点上和第二滑槽内；所述螺栓杆呈圆柱形杆状，其侧表面上有螺纹，并设置在隔板的右端表面中心点上和第一滑槽内；所述螺帽呈圆管形，其内部的中心孔表面有螺纹，与螺栓杆相契合，并设置在螺栓杆的右端；所述拧片呈三角形片状，设置在螺帽的右端表面的中心点处，并垂直于螺帽的右端表面；所述抽屉底板呈长方形板状，设置在抽屉边框的下端。

作为本实用新型进一步的方案：所述第一滑槽呈长方形，设置在抽屉边框的前端表面的中心线上。

作为本实用新型再进一步的方案：所述第二滑槽呈长方形，设置在抽屉边框的后端表面的中心线上。

与现有技术相比，本实用新型的有益效果是：

本实用新型中的外壳用于保护推车内放置的实验用具；扶手用于方便实验师推动外壳； 转向轮用于带动外壳移动；封闭门用于封闭外壳的开口，把手用于方便实验师开启封闭门；抽屉用于放置实验用具，抽屉边框用于保护抽屉内放置的实验用具，第一滑槽用于为螺栓杆提供导向，第二滑槽用于为滑块提供导向，隔板和抽屉边框配合使用能形成一个半封闭的空间用于放置实验用具，滑块和螺栓杆配合使用用于控制半封闭空间的大小，螺帽与螺栓杆配合使用用于限制隔板的相对位置，拧片用于方便实验师转动螺帽；抽屉底板用于支撑放置的实验用具；本实用新型结构简单，设计合理，解决了实验室推车在经过门槛时由于车身倾斜造成实验用具的倾倒和破损等麻烦。

附图说明

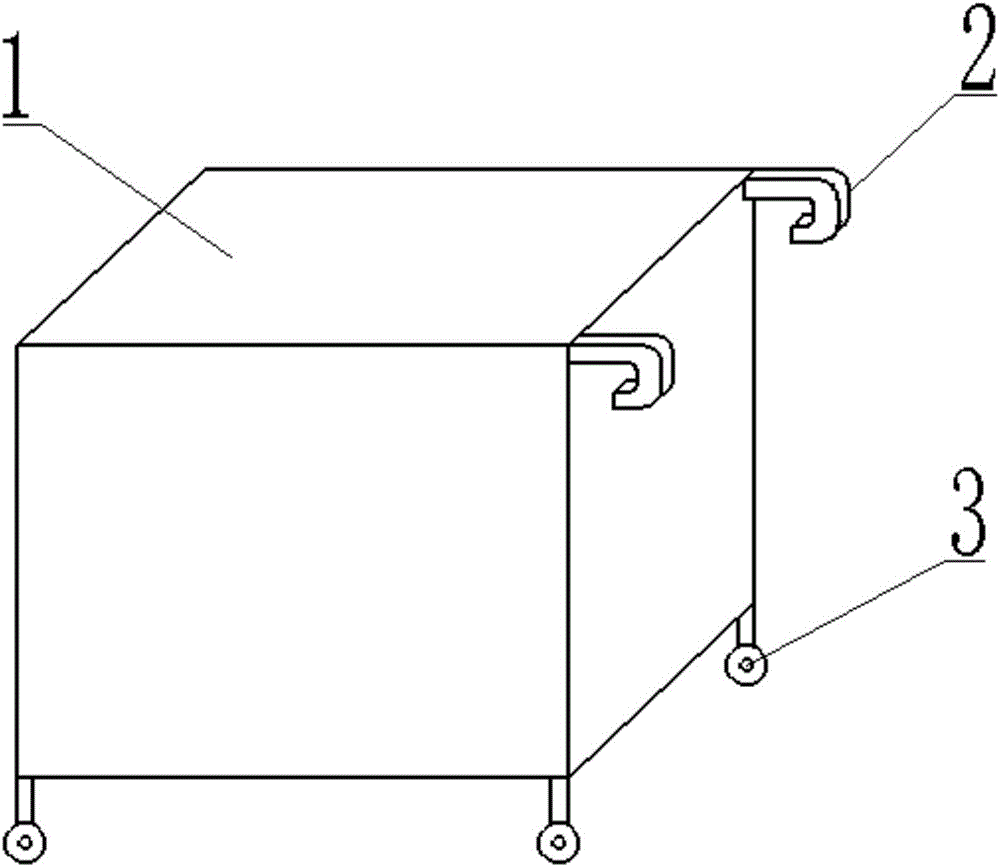

图1为一种具有隔板防物品倾倒的实验室推车的结构示意图。

图2为一种具有隔板防物品倾倒的实验室推车中封闭门的结构示意图。

图3为一种具有隔板防物品倾倒的实验室推车中内部的结构示意图。

图4为一种具有隔板防物品倾倒的实验室推车中抽屉的结构示意图。

图5为一种具有隔板防物品倾倒的实验室推车中隔板的结构示意图。

图中：1-外壳，2-扶手，3-转向轮，4-封闭门，5-把手，6-抽屉，7-抽屉边框，8-第一滑槽，9-第二滑槽，10-隔板，11-抽屉底板，12-滑块，13-螺栓杆，14-螺帽，15-拧片。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-5，一种具有隔板防物品倾倒的实验室推车，包括外壳1、扶手2、转向轮3、封闭门4和抽屉6；所述外壳1呈长方体状，其左端开口，设置在转向轮3的上端；所述扶手2共两个，均匀设置在外壳1的右侧表面的上端；所述转向轮3共四个，均匀设置在外壳1的下端表面的四个端点上；所述封闭门4呈长方形，共两个，通过铰链与外壳相连接，对称设置在外壳1的左端，将外壳1左侧的开口封闭，并设有把手5；所述把手5呈长方形凸块状，设置在封闭门4的左端表面上；所述抽屉6呈长方体状，共有三个，设置在外壳1的内部，并设有抽屉边框7、第一滑槽8、第二滑槽9、隔板10和抽屉底板11；所述抽屉边框7呈四边形框状，设置在抽屉底板11的上端；所述第一滑槽8呈长方形，设置在抽屉边框7的前端表面的中心线上；所述第二滑槽9呈长方形，设置在抽屉边框7的后端表面的中心线上；所述隔板呈长方形板状，设置在抽屉边框7的内部和抽屉底板11的上方，并设有滑块12、螺栓杆13、螺帽14和拧片15；所述滑块12呈长方形，设置在隔板10的左端表面中心点上和第二滑槽9内；所述螺栓杆13呈圆柱形杆状，其侧表面上有螺纹，并设置在隔板10的右端表面中心点上和第一滑槽8内；所述螺帽14呈圆管形，其内部的中心孔表面有螺纹，与螺栓杆13相契合，并设置在螺栓杆13的右端；所述拧片15呈三角形片状，设置在螺帽 14的右端表面的中心点处，并垂直于螺帽14的右端表面；所述抽屉底板11呈长方形板状，设置在抽屉边框7的下端；外壳1用于保护推车内放置的实验用具；扶手2用于方便实验师推动外壳1；转向轮3用于带动外壳1移动；封闭门4用于封闭外壳1的开口，把手5用于方便实验师开启封闭门4；抽屉6用于放置实验用具，抽屉边框7用于保护抽屉6内放置的实验用具，第一滑槽8用于为螺栓杆13提供导向，第二滑槽9用于为滑块12提供导向，隔板10和抽屉边框7配合使用能形成一个半封闭的空间用于放置实验用具，滑块12和螺栓杆13配合使用用于控制半封闭空间的大小，螺帽14与螺栓杆13配合使用用于限制隔板10的相对位置，拧片15用于方便实验师转动螺帽14；抽屉底板11用于支撑放置的实验用具。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
