一种具有防护功能的物流仓库用手推车的制作方法

本实用新型涉及物流仓库技术领域，具体为一种手推车。

背景技术：

目前市面上的手推车在装载货物后，易因货物放置不当导致手推车和货物整体倾倒，使得现有的手推车存在以下缺陷：

1、因装载货物存在一定重量，使得使用者在拉取时需要使用一定拉力，并易因拉力过大导致手推车倾倒，从而使得现有的手推车无法防止手推车倾倒。

2、在货物进行码放时，易因货物码放不当导致货物整体倾倒，并带动手推车倾倒，使得现有的手推车防护功能较差，且现有的手推车在进行搬运货物时，放置货物面积固定，使得现有的手推车无法根据货物调节放置货物面积，为此，本实用新型提供一种具有防护功能的物流仓库用手推车以此解决上述提出的问题。

技术实现要素：

本实用新型的旨在于解决现有的手推车，不具有防护功能，放置面积较为固定的技术问题，提供一种具有防护功能的物流仓库用手推车，通过设置防护板部件，使得该种手推车具有防护功能，具有广泛的实用性。

为实现上述目的，本实用新型提供如下技术方案：一种具有防护功能的物流仓库用手推车，包括承载板和手推架，手推架旋转连接于承载板的一侧，手推架的一侧焊接有固定架；承载板的两侧旋转连接有滚动轮，滚动轮的内侧贯穿有连接轴承，连接轴承的内侧焊接有连接槽，连接槽内部的中部铰接有小型旋转轴承，小型旋转轴承的一侧旋转连接有支撑柱，承载板上端的两侧铰接有旋转轴承，旋转轴承的一侧旋转连接有防护板，防护板的一侧嵌入有对接孔。

优选的，所述防护板与旋转轴承呈45°旋转连接，所述防护板通过对接孔与支撑柱呈“直角三角”状活动嵌套连接，且防护板与连接槽活动连接。

优选的，所述支撑柱与小型旋转轴承呈90°旋转连接，所述支撑柱通过小型旋转轴承与连接槽活动嵌套连接，且支撑柱通过小型旋转轴承与对接孔活动嵌套连接。

优选的，所述连接槽内部设置呈“凹”状，且连接槽和连接轴承整体设置呈“工”状。

优选的，所述滚动轮设置有8个，且每4个滚动轮呈一组分布与承载板的两侧。

优选的，所述滚动轮每2个呈水平方向对应设置，且每2个滚动轮的内侧均贯穿有连接轴承。

优选的，所述固定架设置呈“π”状与手推架固定焊接，且固定架呈45°倾斜设置。

本实用新型获得的有益效果：

本实用新型的提供了一种具有防护功能的物流仓库用手推车，该装置中通过设置有固定架，使得当使用者拉力过大导致手推车倾倒时，可通过固定架与地面形成支撑，从而使得可防护该种手推车因拉力过大导致倾倒。

本实用新型通过设置有防护板，并在货物于承载板上方时，可通过防护板起到防护货物倾倒的情况，从而使得该种手推车具有防护功能，且能够通过将防护板进行旋转，使得防护板与承载板呈同一水平面，并能够增加放置货物的面积，从而使得该种手推车使用更加方便。

本实用新型通过设置有支撑柱，使得可通过支撑柱将防护板进行支撑，避免防护板由于旋转轴承惯性进行旋转，从而达到了能够将防护板进行固定的效果。

附图说明

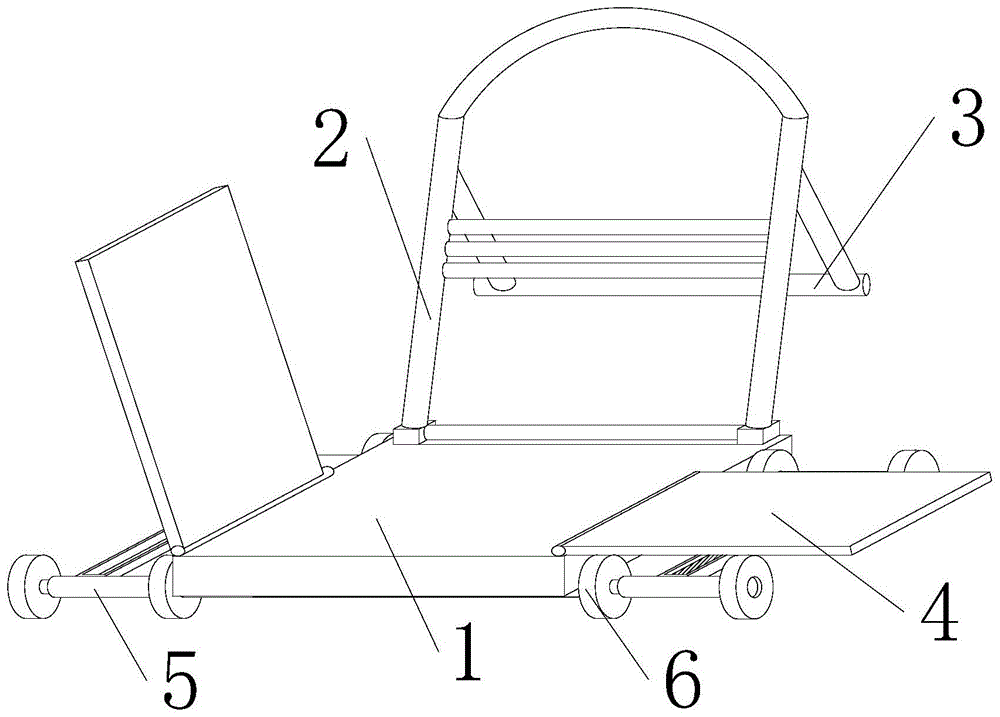

图1为本实用新型的整体结构示意图。

图2为本实用新型的承载板侧面局部结构示意图。

图3为本实用新型的防护板背面结构示意图。

图1-3中：1-承载板，2-手推架，3-固定架，4-防护板，5-连接轴承，6-滚动轮，7-连接槽，8-支撑柱，9-小型旋转轴承，10-对接孔，11-旋转轴承。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中使用的承载板1和手推架2均可以通过市场购买或私人订制所得。

请参阅图1至3，本实用新型提供一种技术方案：一种具有防护功能的物流仓库用手推车，包括承载板1和手推架2，手推架2旋转连接于承载板1的一侧，手推架2的一侧焊接有固定架3，设置有固定架3，使得当使用者拉力过大导致手推车倾倒时，可通过固定架3与地面形成支撑，从而使得可防护该种手推车因拉力过大导致倾倒；承载板1的两侧旋转连接有滚动轮6，滚动轮6的内侧贯穿有连接轴承5，通过设置有连接轴承5，使得可通过连接轴承5将滚动轮6进行连接，并能够增加手推车与地面接触面积，连接轴承5的内侧焊接有连接槽7，连接槽7内部的中部铰接有小型旋转轴承9，小型旋转轴承9的一侧旋转连接有支撑柱8，设置有支撑柱8，使得可通过支撑柱8将防护板4进行支撑，避免防护板4进行旋转，从而达到了能够将防护板4进行固定的效果，承载板1上端的两侧铰接有旋转轴承11，旋转轴承11的一侧旋转连接有防护板4，设置有防护板4，并在货物于承载板1上方时，可通过防护板4起到防护货物倾倒的情况，且能够通过将防护板4进行旋转，使得防护板4与承载板1呈同一水平面，并能够增加放置货物的面积，从而使得该种手推车使用更加方便，防护板4的一侧嵌入有对接孔10。

在本实施例中：防护板4与旋转轴承11呈45°旋转连接，防护板4通过对接孔10与支撑柱8呈“直角三角”状活动嵌套连接，且防护板4与连接槽7活动连接。

在本实施例中：支撑柱8与小型旋转轴承9呈90°旋转连接，支撑柱8通过小型旋转轴承9与连接槽7活动嵌套连接，且支撑柱8通过小型旋转轴承9与对接孔10活动嵌套连接。

在本实施例中：连接槽7内部设置呈“凹”状，且连接槽7和连接轴承5整体设置呈“工”状。

在本实施例中：滚动轮6设置有8个，且每4个滚动轮6呈一组分布与承载板1的两侧。

在本实施例中：滚动轮6每2个呈水平方向对应设置，且每2个滚动轮6的内侧均贯穿有连接轴承5。

在本实施例中：固定架3设置呈“π”状与手推架2固定焊接，且固定架3呈45°倾斜设置。

在本实施例中：小型旋转轴承9设置有4根，每2根小型旋转轴承9呈一组铰接于连接槽7的内部，且支撑柱8于小型旋转轴承9配套使用。

在使用本实用新型一种具有防护功能的物流仓库用手推车时，首先将货物放置于承载板1的上端，放置完毕后，分别将支撑柱8从连接槽7内部通过小型旋转轴承9进行旋转，并将支撑柱8与防护板4一侧的对接孔10进行对接，且防护板4呈45°倾斜固定放置，随后使用者拉动手推架2，滚动轮6因拉力进行滚动，当拉力较大时，手推架2倾倒，固定架3与地面呈45°支撑，并使用者将手推架2扶正，当货物较多时，将支撑柱8与对接孔10断开连接，并将支撑柱8嵌入于连接槽7的内部，随后将防护板4通过旋转轴承11进行旋转，将防护板4旋转卡接至连接槽7的上端，并可将货物放置于承载板1和防护板4的上端进行运输。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
