一种双螺母D型连接卸扣的制作方法

本实用新型涉及连接装置，尤其涉及一种双螺母D型连接卸扣。

背景技术：

开发海洋资源、发展海洋航运与海防建设的作业活动，用到的系泊链附件要求具有高强度，高韧性等特点，这对海洋作业的安全有着至关重要的影响，传统的连接卸扣不是结构太复杂，加工制造不方便，就是安全性无法保证。

现有技术中国专利号201320559185. 0一种链条快速连接装置，采用了缺口环形结构，设置有挡板，实现了快速连接，但是安全系数不高。

技术实现要素：

本实用新型目的是提供一种双螺母D型连接卸扣，解决了以上技术问题。

为了实现上述技术目的，达到上述的技术要求，本实用新型所采用的技术方案是：一种双螺母D型连接卸扣，其特征在于：包括卸扣体；所述的卸扣体上设置有横销；所述的横销上设置有连接螺母；所述的连接螺母与横销之间设置有安全销。

作为优选的技术方案：所述的连接螺母为两个，设置有第一孔。

作为优选的技术方案：所述的横销由六角头，中间段和螺纹段组成；所述的中间段纵向断面为腰形；所述的螺纹段上设置有腰形孔。

作为优选的技术方案：所述的卸扣体由半圆块，第一瓶形块和第二瓶形块组成；所述的第一瓶形块和第二瓶形块平行设置在半圆块两端；所述的第一瓶形块和第二瓶形块上设置有腰形通孔。

作为优选的技术方案：所述的第一瓶形块和第二瓶形块结构相同；所述的第一瓶形块由方形块和圆弧形块组成。

本实用新型的有益效果是：一种双螺母D型连接卸扣，与传统的连接方式相比：采用了两个连接螺母串联，又加设了安全销，双重保护，安全性能更高，结构方面只需经热弯、钻孔，就能实现，加工制造方便。

附图说明

图1为本实用新型总装图；

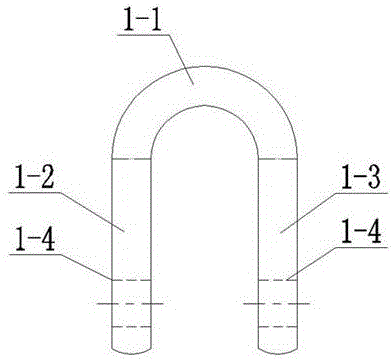

图2为本实用新型卸扣体主视图；

图3为本实用新型第一瓶形块左视图；

图4为本实用新型图1左视图；

图5为本实用新型横销主视图；

图6为本实用新型连接螺母主视图；

在图中：1.卸扣体、2.横销、3.连接螺母、4.安全销、1-1.半圆块、1-2.第一瓶形块、1-3.第二瓶形块、1-4.腰形通孔、1-5.圆弧形块、1-6.方形块、2-1.腰形孔、2-2.六角头、2-3.中间段、2-4.螺纹段、3-1.第一孔。

具体实施方式

下面结合附图对本实用新型进一步描述；

在附图中：一种双螺母D型连接卸扣，包括卸扣体1；所述的卸扣体1上设置有横销2；所述的横销2通过连接螺母3连接在卸扣体1上；所述的横销2由六角头2-2，中间段2-3和螺纹段2-4组成；所述的中间段2-3纵向断面为腰形；所述的螺纹段2-4上设置有腰形孔2-1；所述的连接螺母3为两个，设置有第一孔3-1；所述的连接螺母3与横销2之间设置有安全销4；所述的卸扣体1由半圆块1-1，第一瓶形块1-2和第二瓶形块1-3组成；所述的第一瓶形块1-2和第二瓶形块1-3平行设置在半圆块1-1两端；所述的第一瓶形块1-2和第二瓶形块1-3上设置有腰形通孔1-4；所述的腰形通孔1-4与中间段2-3配合，使用时不会出现跟转现象；所述的第一瓶形块1-2和第二瓶形块1-3结构相同；所述的第一瓶形块1-2由方形块1-6和圆弧形块1-5组成。

本实用新型的具体实施：在实际使用时，将卸扣体1穿在一侧链条上，再将横销2通过中间段2-3穿在腰形通孔1-4和另一侧链条上，锁紧两个连接螺母3，再由第一孔3-1穿入安全销4，所述的安全销4同时也穿过腰形孔2-1，双重保护，安全可靠性更高。

上述实施例仅仅是为清楚地说明本实用新型所作的描述，而并非对实施方式的限定，对于所属领域的技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动，这里无需也无法对所有的实施方式予以穷举，而由此所引申出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
