一种医疗设备用转移支座的制作方法

本实用新型是一种医疗设备用转移支座，属于医疗设备领域。

背景技术：

手动液压升降车产品外观大方美观、结构牢固、稳定安全可靠，内在性能和使用寿命已达到同等设备先进水平。目前市场主流为液压驱动升降，由于体积小巧，移动方便广泛应用于物流运输、仓库管理，图书馆、超市、及普通小型设备制造业。

现有技术公开了申请号为：201520199805.3的一种医疗设备用转移支座，包括转移车架，所述转移车架下端设有车轮，所述转移车架内部设有支撑板，所述支撑板两侧通过滑块位于转移车架的凹槽内，所述支撑板下端与转移车架底部之间设有若干个弹性气囊，所述每一个滑块与凹槽上端之间设有减震弹簧。本实用新型设置支撑板、弹性气囊与减震弹簧，这样使用时，将医疗设备放置在转移车架内，在转移过程中支撑板在弹性气囊与减震弹簧的作用下沿着凹槽内部进行上下小位移移动，这样有效的吸收了震动，避免了对医生设备的刚性冲击，有效的保护了医疗设备。但是现医疗设备用转移支座，工作台面无法升降，操作者需起升、弯腰、或伸手够，不方便轻巧的拿取货物。

技术实现要素：

针对上述问题，本实用新型提供了一种医疗设备用转移支座，包括工作台面、手握推杆、把手、脚踏、万向车轮、底座、液压缸、双剪刀叉；所述工作台面与双剪刀叉固定连接，所述手握推杆与底座固定连接，所述把手与手握推杆活动连接，所述脚踏与底座活动连接，所述液压缸与底座铰链连接，所述双剪刀叉与底座铰链连接，所述刮水刷片总成包括：底板、减震弹簧、支架、活动连接器、轮子，所述底板与支架活动连接，所述支架通过减震弹簧与活动连接器活动连接，所述活动连接器与轮子，所述减震弹簧由螺旋弹簧、心轴、锁紧螺丝组成，所述螺旋弹簧与心轴连接，所述锁紧螺丝与心轴，所述轮子由聚氨酯PU轮、轮圈组成，所述聚氨酯PU轮与轮圈连接。

进一步的，所述一种医疗设备用转移支座，其特征在于：所所述心轴设有螺纹。

进一步的，所述一种医疗设备用转移支座，其特征在于：所述螺纹设于心轴。

进一步的，所述一种医疗设备用转移支座，其特征在于：所述聚氨酯PU轮设于轮圈外圈。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

本实用新型医疗设备用转移支座，使操作者轻松快捷地装载或卸载，无需操作者起升、弯腰、或伸手够，只需通过一个脚踏的液压缸起升作业台面，方便轻巧的拿取货物。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种医疗设备用转移支座的整体示意图；

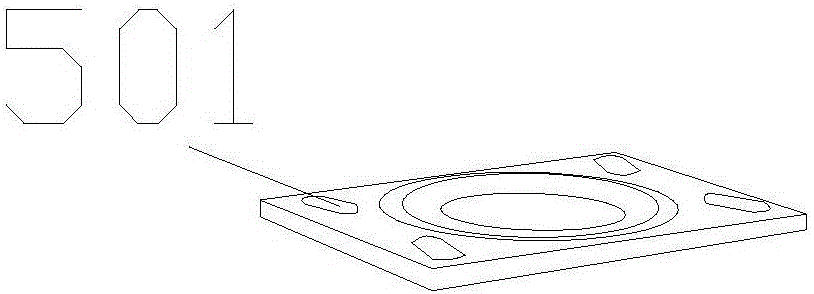

图2为本实用新型万向车轮底板的示意图；

图3为本实用新型万向车轮支架的示意图；

图4为本实用新型活动连接器的示意图；

图5为本实用新型万向车轮减震弹簧的示意图；

图6为本实用新型万向车轮轮子的示意图；

图中：工作台面-1、手握推杆-2、把手-3、脚踏-4、万向车轮-5、底座-6、液压缸-7、双剪刀叉-8、底板-501、减震弹簧-502、支架-503、活动连接器-504、轮子-505、螺旋弹簧-50203、心轴-50204、锁紧螺丝-50202、聚氨酯PU轮-50501、轮圈-50502。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

参考图1-图6，一种医疗设备用转移支座，包括工作台面1、手握推杆2、把手3、脚踏4、万向车轮5、底座6、液压缸7、双剪刀叉8；所述工作台面1与双剪刀叉8固定连接，所述手握推杆2与底座6固定连接，所述把手3与手握推杆2活动连接，所述脚踏4与底座6活动连接，所述液压缸7与底座6铰链连接，所述双剪刀叉8与底座6铰链连接，所述万向车轮5包括：底板501、减震弹簧502、支架503、活动连接器504、轮子505，所述底板501与支架503活动连接，所述支架503通过减震弹簧502与活动连接器504活动连接，所述活动连接器504与轮子505，所述减震弹簧502由螺旋弹簧50203、心轴50204、锁紧螺丝50202组成，所述螺旋弹簧50203与心轴50204连接，所述锁紧螺丝50202与心轴50204，所述轮子505由聚氨酯PU轮50501、轮圈50502组成，所述聚氨酯PU轮50501与轮圈50502连接，所述心轴50204设有螺纹50201，所述螺纹50203设于心轴50204，所述聚氨酯PU轮50501设于轮圈50502外圈。

在进行使用时，操作者踏动脚踏4操纵油泵，使液压缸7顶起双剪刀叉8，带动工作台面1平稳上升，操纵向上提升把手3，使工作台面1平稳下降，车架底部配有万向车轮5，可向任意方向旋转，操作灵活简便。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
