一种红外感应式行包自动托运装置的制作方法

本实用新型涉及行包托运装置领域，具体涉及一种红外感应式行包自动托运装置。

背景技术：

行李托运是物流的一种形式，指托运人委托具有托运资质的公司将货物运输到指定地点，交给指定收货人的服务。根据托运方式不同，可分为海运托运、陆路托运、空运托运。目前空运托运装置自动化程度低，需要人工托运，使用不便，而且使用一般的输送机构不能自动感应货物，从而自动改变输送的速度，托运效率低。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种红外感应式行包自动托运装置。

本实用新型通过以下技术方案来实现上述目的：

一种红外感应式行包自动托运装置，包括机架、控制器、红外感应器、液压升降杆，所述机架上方设置有箱体，所述箱体侧边内置有所述控制器，所述机架上方设置有变频电机，所述变频电机驱动小带轮，所述小带轮通过V带与大带轮连接，所述大带轮带动驱动滚筒，所述驱动滚筒上方设置有输送带，所述输送带下方设置有涨紧轮，所述输送带由托辊支撑，所述输送带的一端设置有改向滚筒，所述箱体上方设置有放货斗，所述放货斗内部镶嵌有所述红外感应器，所述机架侧边下方设置有液压缸，所述液压缸上方设置有所述液压升降杆。

上述结构中，根据高度的需要，所述液压缸可以驱动所述液压升降杆支撑所述机架上升到一定的高度，放行李包时，从所述放货斗进入，所述红外感应器利用红外线感应行包，并将信息传输给所述控制器，所述控制器控制所述变频电机驱动所述驱动滚筒转动，行李包放在所述箱体内部，避免行李的丢失，使用方便。

为了进一步提高其使用效果，所述变频电机通过平键带动所述小带轮，所述V带安装在所述小带轮和所述大带轮的凹槽内。

为了进一步提高其使用效果，所述驱动滚筒驱动所述输送带，所述托辊支撑着所述输送带。

为了进一步提高其使用效果，所述液压缸与所述液压升降杆连接，所述液压升降杆支撑着所述机架。

为了进一步提高其使用效果，所述控制器与所述红外感应器、所述变频电机、所述液压缸电连接。

有益效果在于：该行包托运装置可以利用所述红外感应器自动感应顾客的行李包裹，通过所述控制器控制所述输送带的变频输送，使用方便。

附图说明

图1是本实用新型所述一种红外感应式行包自动托运装置的结构视图；

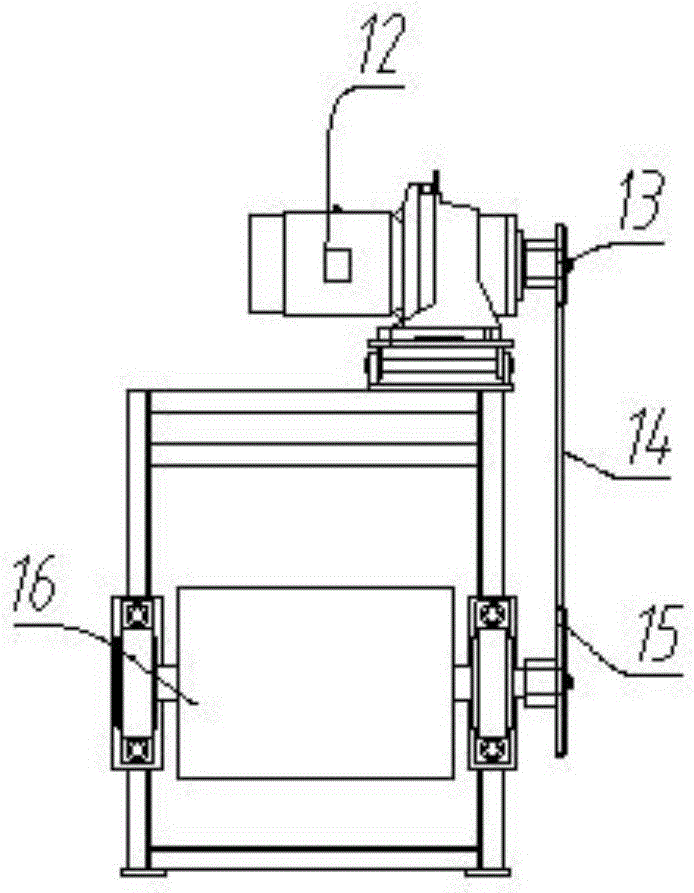

图2是本实用新型所述一种红外感应式行包自动托运装置的左视图。

附图标记说明如下：

1、机架；2、涨紧轮；3、控制器；4、放货斗；5、红外感应器；6、输送带；7、托辊；8、箱体；9、改向滚筒；10、液压升降杆；11、液压缸；12、变频电机；13、小带轮；14、V带；15、大带轮；16、驱动滚筒。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种红外感应式行包自动托运装置，包括机架1、控制器3、红外感应器5、液压升降杆10，机架1上方设置有箱体8，箱体8侧边内置有控制器3，控制器3可以根据红外感应器5反馈的行李包信息控制变频电机12运行，机架1上方设置有变频电机12，变频电机12驱动小带轮13，小带轮13通过V带14与大带轮15连接，大带轮15带动驱动滚筒16，驱动滚筒16用于驱动输送带6，驱动滚筒16上方设置有输送带6，输送带6表面摩擦力大，便于输送货物，输送带6下方设置有涨紧轮2，输送带6由托辊7支撑，输送带6的一端设置有改向滚筒9，改向滚筒9用于改变输送带6的方向，箱体8上方设置有放货斗4，放货斗4内部镶嵌有红外感应器5，红外感应器5可以感应行李包的信息，机架1侧边下方设置有液压缸11，液压缸11上方设置有液压升降杆10，液压升降杆10可以根据需要将机架1支撑到一定的高度。

上述结构中，根据高度的需要，液压缸11可以驱动液压升降杆10支撑机架1上升到一定的高度，放行李包时，从放货斗4进入，红外感应器5利用红外线感应行包，并将信息传输给控制器3，控制器3控制变频电机12驱动驱动滚筒16转动，行李包放在箱体8内部，避免行李的丢失，使用方便。

为了进一步提高其使用效果，变频电机12通过平键带动小带轮13，V带14安装在小带轮13和大带轮15的凹槽内，驱动滚筒16驱动输送带6，托辊7支撑着输送带6，液压缸11与液压升降杆10连接，液压升降杆10支撑着机架1，控制器3与红外感应器5、变频电机12、液压缸11电连接。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
